Поворот трубопроводы (стрела)<225US> — HITACHI ZX225USRK-3

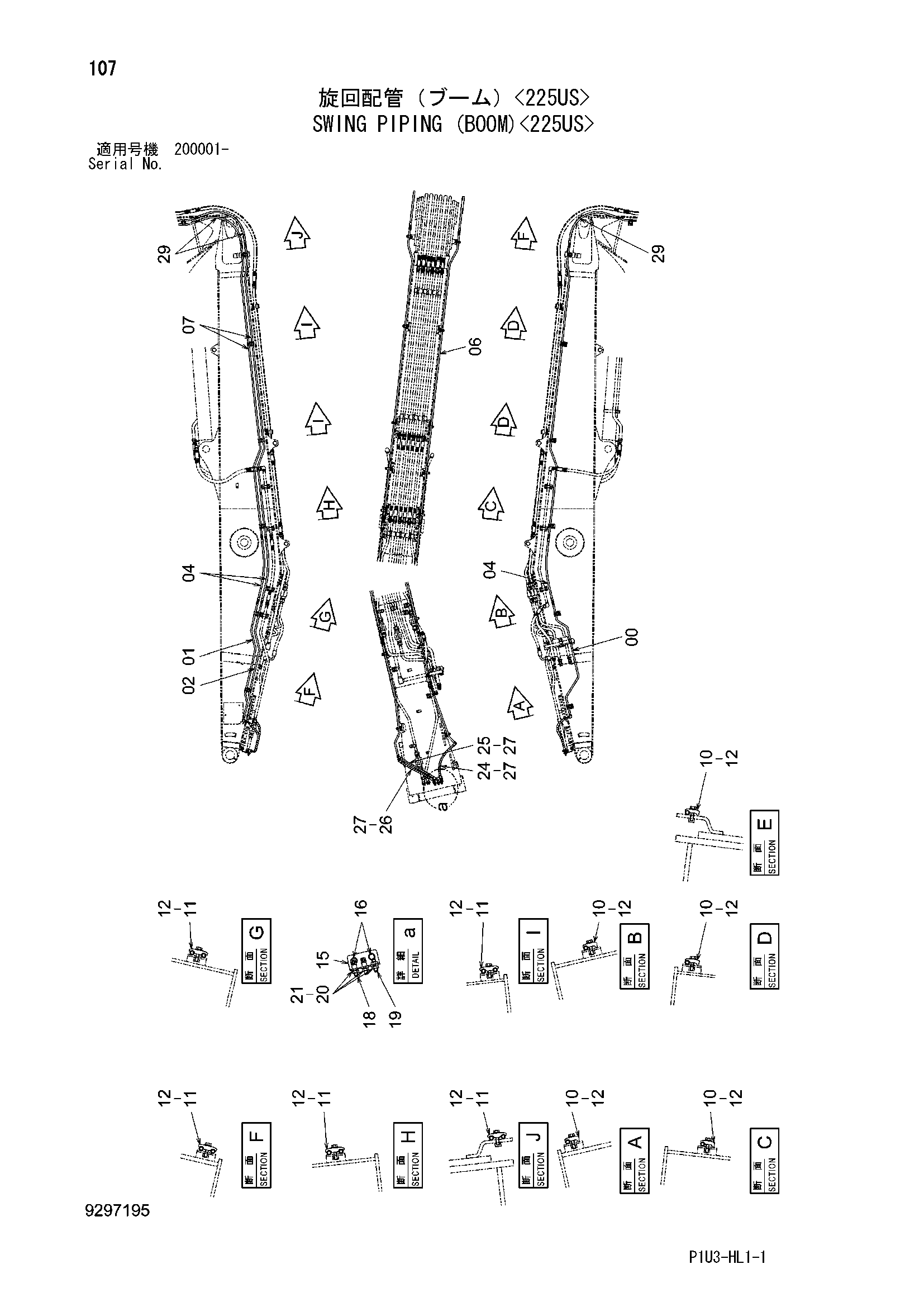

Заводская схема «Поворот трубопроводы (стрела)<225US>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115980 | Трубка | 1 |
| 01 | 8115517 | Трубка | 1 |
| 02 | 8115518 | Трубка | 1 |
| 04 | 4647931 | Шланг | 3 |
| 06 | 8115519 | Трубка | 1 |
| 07 | 8115520 | Трубка | 2 |
| 10 | 4190124 | Хомут трубки | 6 |
| 11 | 4189858 | Хомут трубки | 6 |
| 12 | J271250 | Болт с шайбой | 12 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 3110459 | Кронштейн | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4285863 | Угловой штуцер | 2 |
| 19 | 4202532 | Адаптер | 1 |
| 20 | 4202531 | Гайка | 3 |
| 21 | A590914 | Пружинная шайба | 3 |
| 24 | 4631408 | Шланг | 1 |
| 25 | 4658780 | Шланг | 1 |
| 26 | 4659018 | Шланг | 1 |
| 27 | 4327315 | Защитный кожух | 3 |
| 29 | 4361511 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
