Стрела трубопроводы <210> — HITACHI ZX225USRK-3

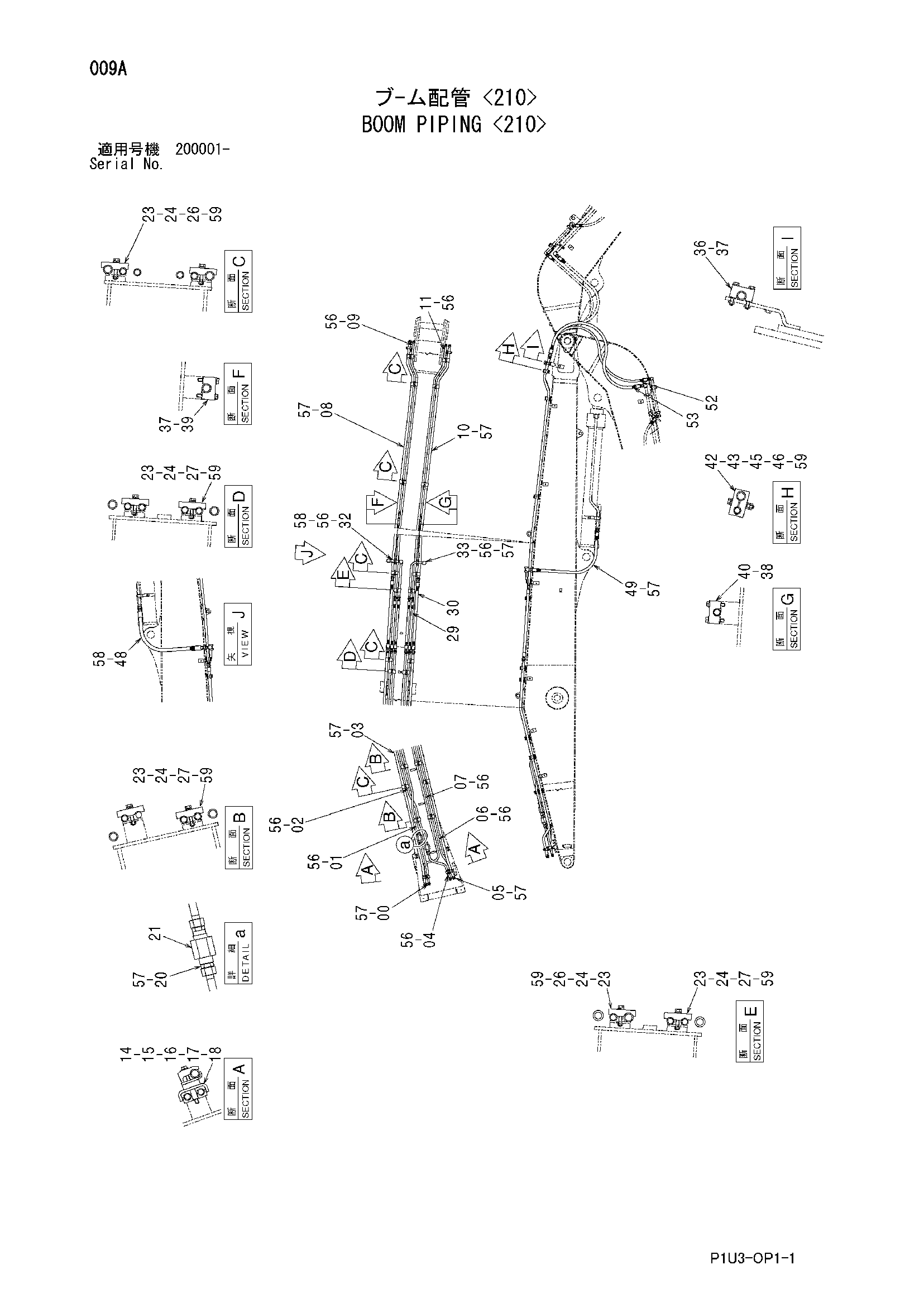

Заводская схема «Стрела трубопроводы <210>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9766886	Трубка	1
01	8106931	Трубка	1
02	8106932	Трубка	1
03	8106933	Трубка	1
04	9766887	Трубка	1
05	8106934	Трубка	1
06	8106935	Трубка	1
07	8106936	Трубка	1
08	8106937	Трубка	1
09	8106938	Трубка	1
10	8106939	Трубка	1
11	8106940	Трубка	1
14	J901208	Болт	2
15	4190127	Хомут трубки	2
16	9764772	Кронштейн	2
17	4285722	Резиновая прокладка	2
18	4285723	Хомут трубки	2
20	4189535	Адаптер	4
20A	4506429	Уплотнительное кольцо	1
21	9075046	Клапан замедленного возврата	2
23	J901270	Болт	36
24	A590912	Пружинная шайба	36
26	4612394	Хомут трубки	11
27	4661002	Хомут трубки	7
29	4661003	Шланг	4
30	4661005	Шланг	2
32	8097446	Трубка	1
33	9766890	Трубка	1
36	J271280	Болт с шайбой	4
36A	J901280	Болт	1
36B	J222012	Шайба	1
37	4612535	Хомут трубки	3
38	4612536	Хомут трубки	1
39	J271270	Болт с шайбой	2
39A	J901270	Болт	1
39B	J222012	Шайба	1
40	J271260	Болт с шайбой	2
40A	J901260	Болт	1
40B	J222012	Шайба	1
42	J901290	Болт	4
43	A590912	Пружинная шайба	8
45	4661001	Хомут трубки	4
46	J950012	Гайка	8
48	4661004	Шланг	1
49	4661006	Шланг	1
52	4661007	Шланг	2
53	4661008	Шланг	2
56	4187308	Уплотнительное кольцо	13
57	4187328	Уплотнительное кольцо	15
58	4187329	Уплотнительное кольцо	2
59	A590112	Плоская шайба	40

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
