Кондиционер (2) — HITACHI ZX225USRK-3

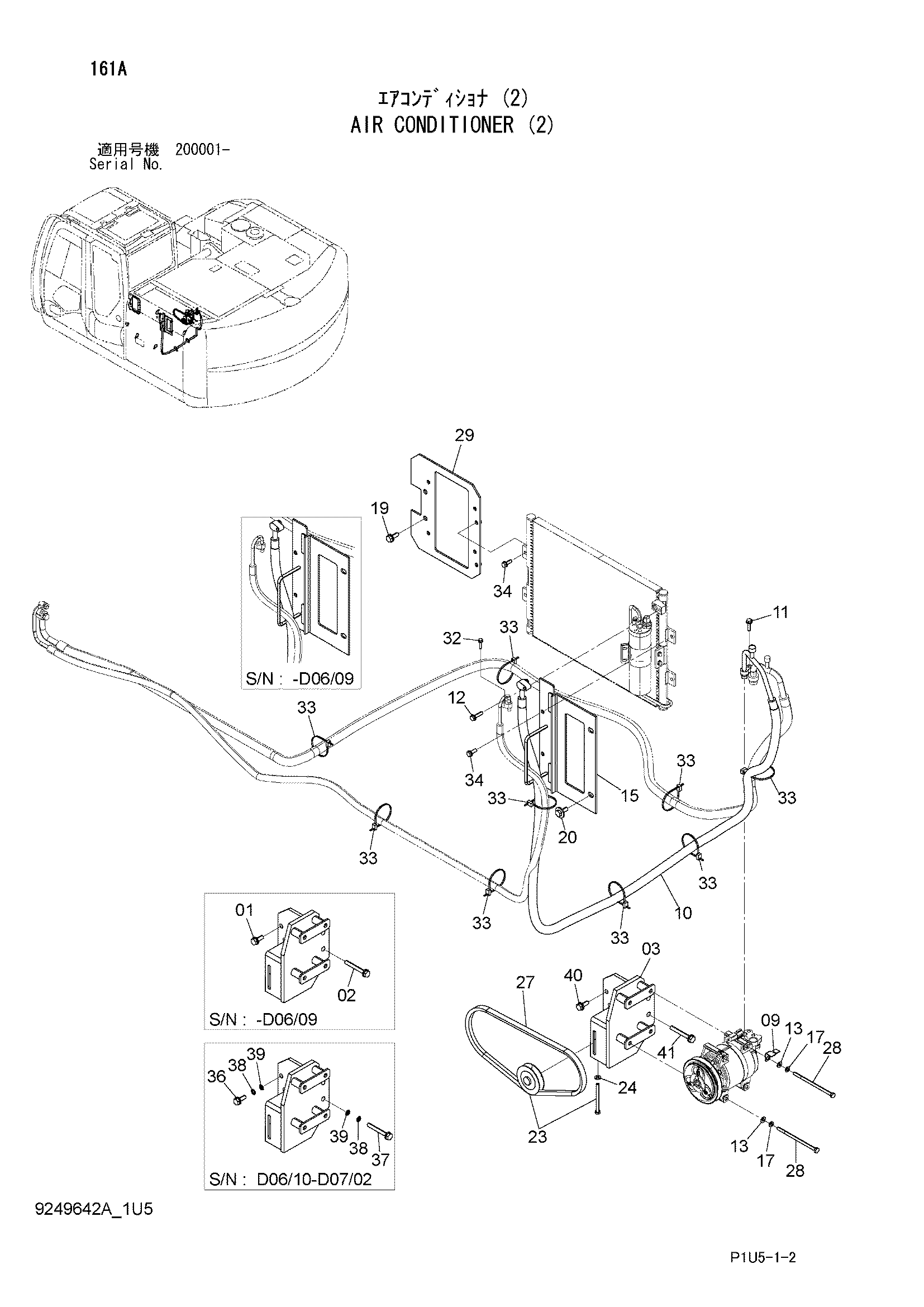

Заводская схема «Кондиционер (2)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271080 | Болт с шайбой | 2 |
| 02A | J901080 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 7050153 замена: 7052558 | Кронштейн | 1 |
| 03 | 7052558 | Кронштейн | 1 |
| 09 | 4355515 | Кронштейн | 1 |
| 10 | 4630475 | Шланг | 1 |
| 11 | J260830 | Болт с шайбой | 2 |
| 11A | J900830 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | J260835 | Болт с шайбой | 1 |
| 12A | J900835 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | A590108 | Плоская шайба | 4 |
| 15 | 8098172 | Кронштейн | 1 |
| 17 | A590908 | Пружинная шайба | 4 |
| 19 | J271030 | Болт с шайбой | 2 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J281030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 23 | 4346770 | Шкив | 1 |
| 24 | A590108 | Плоская шайба | 1 |
| 27 | 4630087 | Ремень V | 1 |
| 28 | 4652417 замена: 4661582 | Болт | 4 |
| 28 | 4661582 | Болт | 4 |
| 29 | 8101543 | Кронштейн | 1 |
| 32 | J260625 | Болт с шайбой | 1 |
| 32A | J900625 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
| 33 | 4055312 | Ленточный зажим | 8 |
| 33 | 4055312 | Ленточный зажим | 9 |
| 34 | J260825 | Болт с шайбой | 4 |
| 34A | J900825 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | J901035 | Болт | 2 |
| 37 | J901085 | Болт | 2 |
| 38 | A590910 | Пружинная шайба | 4 |
| 39 | J222010 | Шайба | 4 |
| 40 | 4678444 | Болт с шайбой | 2 |
| 40A | J901035 | Болт | 1 |
| 40B | A590910 | Пружинная шайба | 1 |
| 40C | J222010 | Шайба | 1 |
| 41 | 4678452 | Болт с шайбой | 2 |
| 41A | J901085 | Болт | 1 |
| 41B | A590910 | Пружинная шайба | 1 |
| 41C | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
