Вспомогательный трубопроводы (с нижний гидроцилиндр, 2P-BOOM)<225> — HITACHI ZX225USRK-3

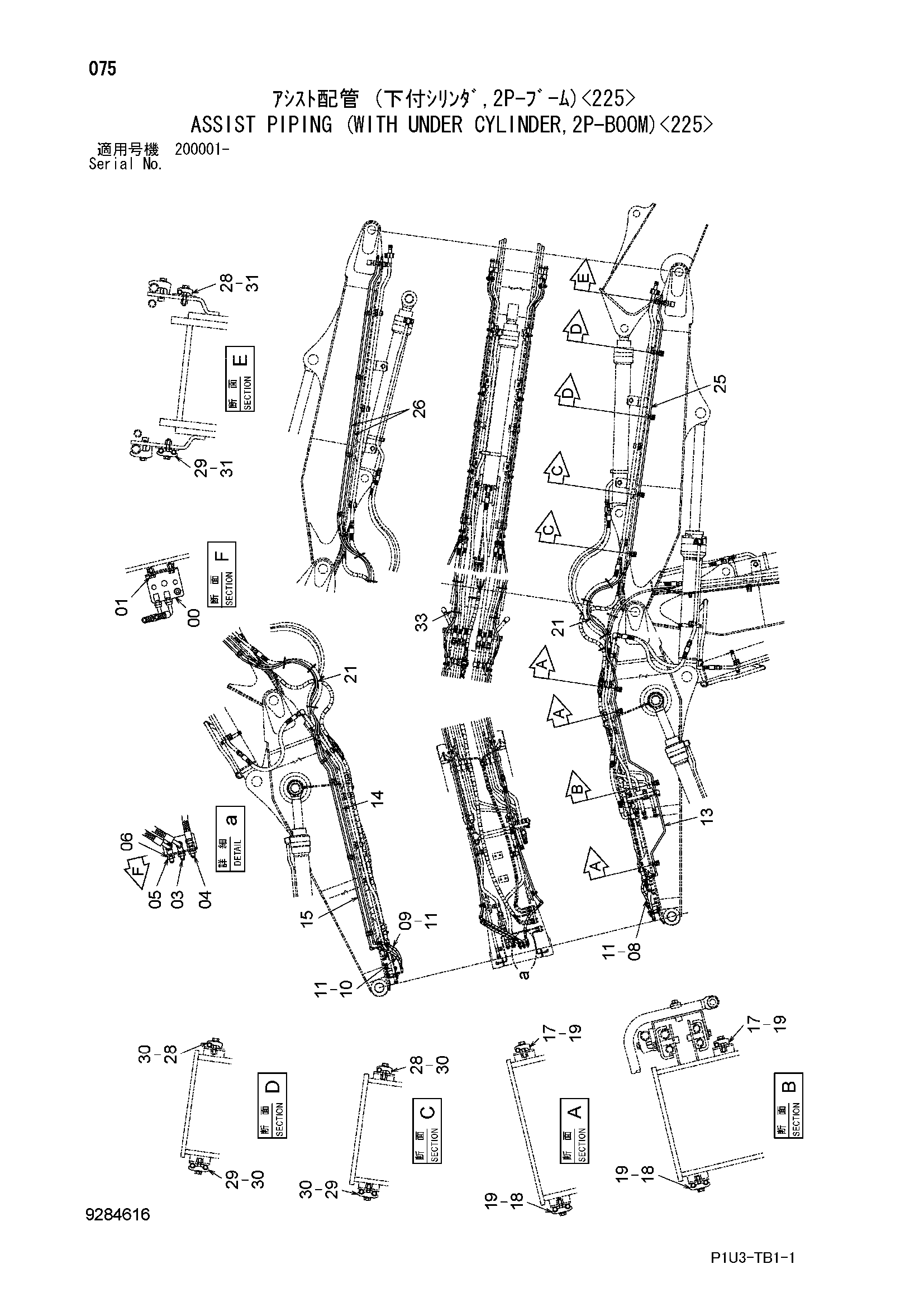

Заводская схема «Вспомогательный трубопроводы (с нижний гидроцилиндр, 2P-BOOM)<225>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3110459 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4285863 | Угловой штуцер | 2 |
| 04 | 4202532 | Адаптер | 1 |
| 05 | 4202531 | Гайка | 3 |
| 06 | A590914 | Пружинная шайба | 3 |
| 08 | 4631408 | Шланг | 1 |
| 09 | 4658780 | Шланг | 1 |
| 10 | 4659018 | Шланг | 1 |
| 11 | 4327315 | Защитный кожух | 3 |
| 13 | 8106295 | Трубка | 1 |
| 14 | 8111469 | Трубка | 1 |
| 15 | 8111470 | Трубка | 1 |
| 17 | 4190124 | Хомут трубки | 4 |
| 18 | 4189858 | Хомут трубки | 4 |
| 19 | J271250 | Болт с шайбой | 8 |
| 19A | J901250 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4305234 | Шланг | 3 |
| 25 | 8111471 | Трубка | 1 |
| 26 | 8111472 | Трубка | 2 |
| 28 | 4190124 | Хомут трубки | 5 |
| 29 | 4189858 | Хомут трубки | 5 |
| 30 | J271250 | Болт с шайбой | 8 |
| 30A | J901250 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271265 | Болт с шайбой | 2 |
| 31A | J901265 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
