Дополнительный. шестерня насос трубопроводы (2) — HITACHI ZX225USRK-3

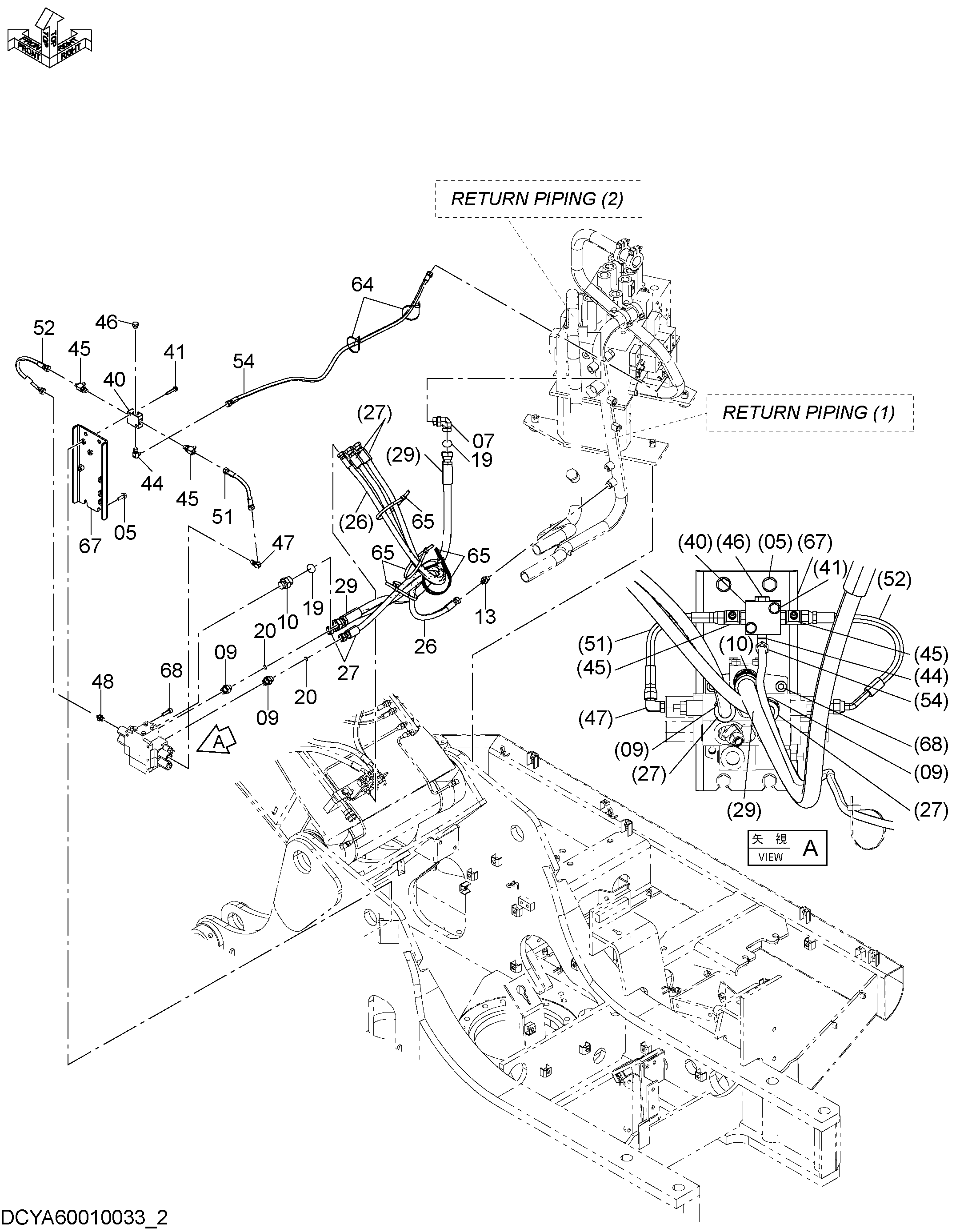

Заводская схема «Дополнительный. шестерня насос трубопроводы (2)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | A853366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853144 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853166 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 26 | 9275819 | В сборе шланг | 1 |
| 26A | 4668585 | Шланг | 1 |
| 26B | 4327315 | Защитный кожух | 2 |
| 27 | 9233052 | В сборе шланг | 2 |
| 27A | 4327294 | Трубка спирал | 2 |
| 27B | 4223529 | Шланг | 1 |
| 29 | 9275822 | В сборе шланг | 1 |
| 29A | 4361976 | Шланг | 1 |
| 29B | 4446406 | Защитный кожух | 2 |
| 40 | 4411001 | Челночный клапан | 1 |
| 41 | J260845 | Болт с шайбой | 2 |
| 41A | J900845 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 44 | A852322 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852422 | Тройник | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A885002 | Пробка | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852322 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852122 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4458098 | Шланг | 1 |
| 52 | 4478278 | Шланг | 1 |
| 54 | 9275814 | В сборе шланг | 1 |
| 54A | 4668580 | Шланг | 1 |
| 54B | 4327315 | Защитный кожух | 3 |
| 64 | 4055312 | Ленточный зажим | 2 |
| 65 | 4121859 | Ленточный зажим | 5 |
| 67 | 8116802 | Кронштейн | 1 |
| 68 | J781035 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
