Дополнительный. шестерня насос (30L)(1) — HITACHI ZX225USRK-3

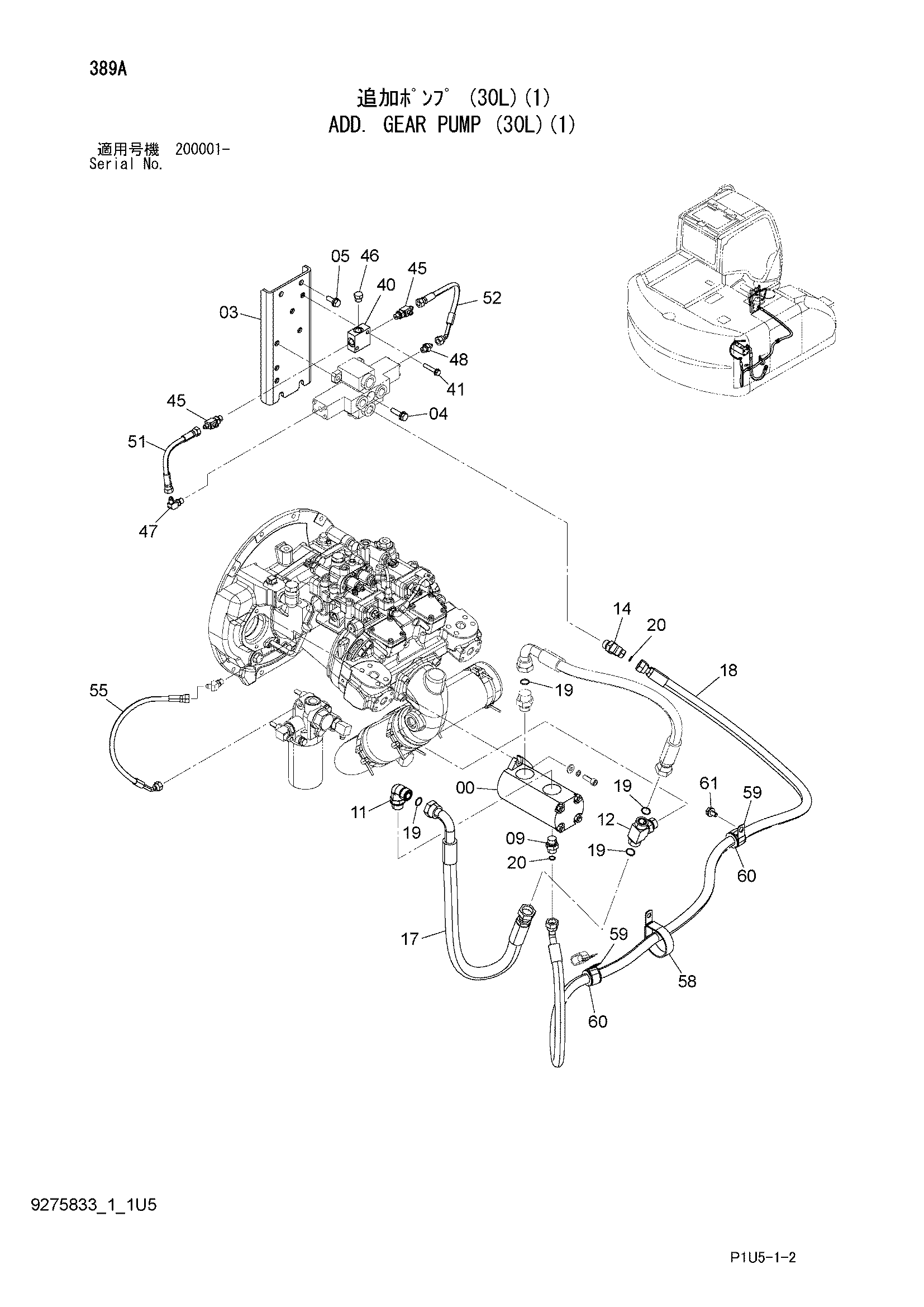

Заводская схема «Дополнительный. шестерня насос (30L)(1)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 03 | 8108840 | Кронштейн | 1 |
| 04 | J271040 | Болт с шайбой | 3 |
| 04A | J901040 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 09 | A853144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A853366 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853566 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853244 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4412036 | Шланг | 1 |
| 18 | 9275823 | Шланг в сборе | 1 |
| 18A | 4469452 | Шланг | 1 |
| 18B | 4446406 | Защитный кожух | 3 |
| 19 | 4187308 | Уплотнительное кольцо | 4 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 40 | 4411001 | Челночный клапан | 1 |
| 41 | J260845 | Болт с шайбой | 2 |
| 41A | J900845 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 45 | A852422 | Тройник | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A885002 | Пробка | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852322 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852122 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4458098 | Шланг | 1 |
| 52 | 4478278 | Шланг | 1 |
| 55 | 4668579 | Шланг | 1 |
| 58 | 4204136 | Зажим | 1 |
| 59 | 4190264 | Зажим | 2 |
| 60 | 4457233 | Резиновая втулка | 2 |
| 61 | J271020 | Болт с шайбой | 1 |
| 61A | J901020 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
