Гидроцилиндр — HITACHI ZX225USRK-3

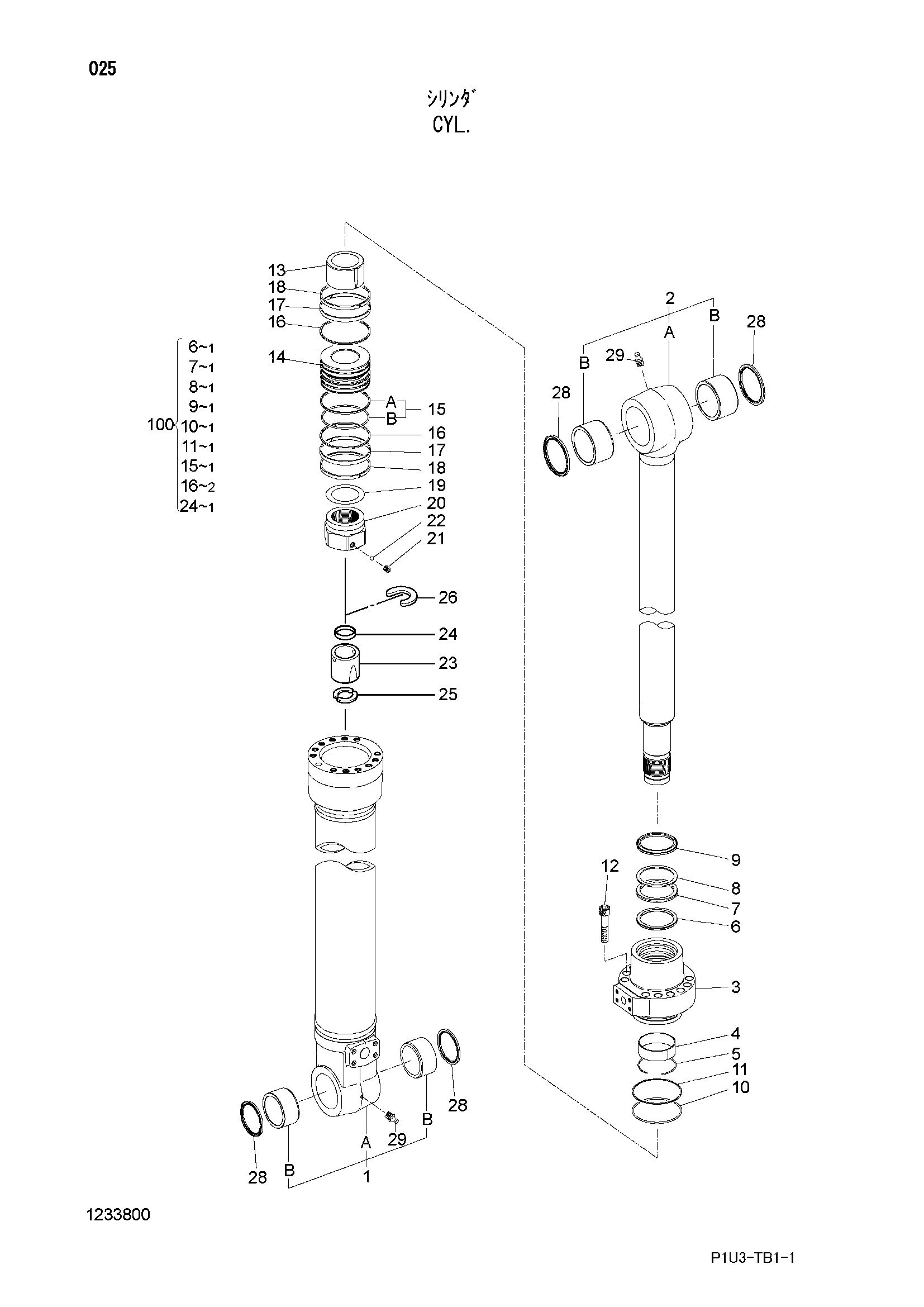

Заводская схема «Гидроцилиндр» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4675633 | Гидроцилиндр | 1 | |
| 1 | 1233801 | Труба гидроцилиндра | 1 |
| 1B | 4381859 | Втулка | 2 |
| 2 | 1233802 | Шток поршня | 1 |
| 2B | 4381859 | Втулка | 2 |
| 3 | 0926805 | Головка гидроцилиндра | 1 |
| 4 | 0373405 | Втулка | 1 |
| 5 | 0237205 | Кольцо | 1 |
| 6 | 0926814 | Кольцо | 1 |
| 7 | 0926815 | U-образная манжета | 1 |
| 8 | 0926808 | Опорное кольцо | 1 |
| 9 | 0492216 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Уплотнительное кольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0875605 | Болт с внутренним шестигранником | 12 |
| 13 | 1233803 | Амортизирующий подшипник | 1 |
| 14 | 0926809 | Поршень | 1 |
| 15 | 4170547 | Уплотнительное кольцо | 1 |
| 16 | 0875607 | Опорное кольцо | 2 |
| 17 | 0975411 | Направляющее кольцо | 2 |
| 18 | 0259307 | Направляющее кольцо | 2 |
| 19 | 0352714 | Регулировочная шайба | 1 |
| 20 | 0926811 | Гайка | 1 |
| 21 | 0352715 | Установочный винт | 1 |
| 22 | 0104404 | Шарик | 1 |
| 23 | 1233804 | Амортизирующий подшипник | 1 |
| 24 | 0937410 | Уплотнение амортизатор | 1 |
| 25 | 0492212 | Ограничитель | 2 |
| 26 | 0492213 | Стопорное кольцо | 1 |
| 28 | 4337631 | Грязесъёмное кольцо | 4 |
| 29 | 0952505 | Штуцер | 2 |
| 100 | 1233805 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
