Стрела трубопроводы <225> — HITACHI ZX225USRK-3

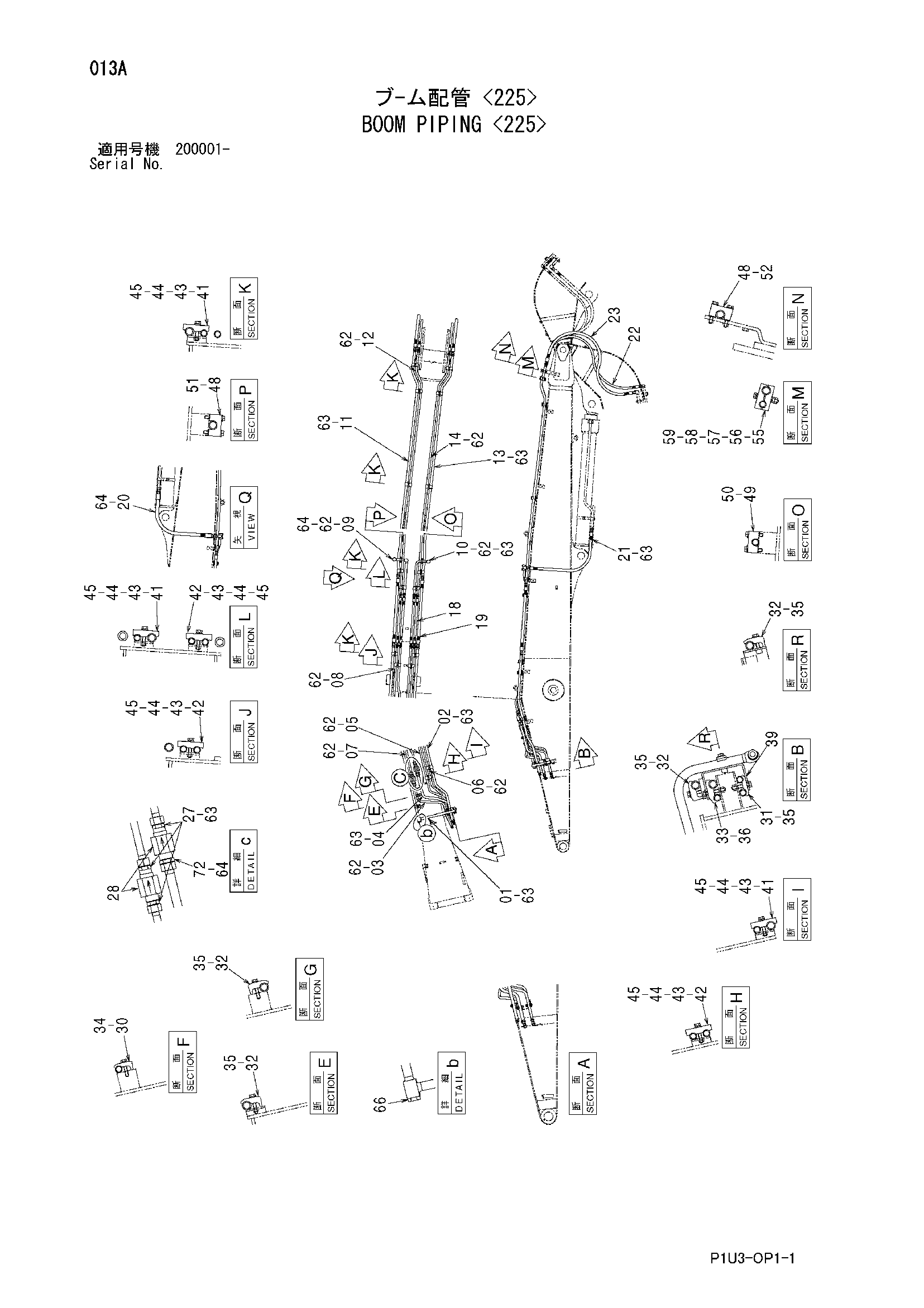

Заводская схема «Стрела трубопроводы <225>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8107293 | Трубка | 1 |
| 02 | 8107294 | Трубка | 1 |
| 03 | 8107295 | Трубка | 1 |
| 04 | 8107296 | Трубка | 1 |
| 05 | 8107297 | Трубка | 1 |
| 06 | 8107298 | Трубка | 1 |
| 07 | 9767019 | Трубка | 1 |
| 08 | 8107299 | Трубка | 1 |
| 09 | 8097446 | Трубка | 1 |
| 10 | 9766890 | Трубка | 1 |
| 11 | 8106937 | Трубка | 1 |
| 12 | 8106938 | Трубка | 1 |
| 13 | 8106939 | Трубка | 1 |
| 14 | 8106940 | Трубка | 1 |
| 18 | 4661003 | Шланг | 4 |
| 19 | 4661005 | Шланг | 2 |
| 20 | 4661004 | Шланг | 1 |
| 21 | 4661006 | Шланг | 1 |
| 22 | 4661007 | Шланг | 2 |
| 23 | 4661008 | Шланг | 2 |
| 27 | 4189535 | Адаптер | 3 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 9075046 | Клапан замедленного возврата | 2 |
| 30 | 4190126 | Хомут трубки | 1 |
| 31 | 4189859 | Хомут трубки | 1 |
| 32 | 4190127 | Хомут трубки | 4 |
| 33 | 4153488 | Хомут трубки | 1 |
| 34 | J271260 | Болт с шайбой | 1 |
| 34A | J901260 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | J271270 | Болт с шайбой | 5 |
| 35A | J901270 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | J271280 | Болт с шайбой | 1 |
| 36A | J901280 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 39 | 8102970 | Кронштейн | 1 |
| 41 | 4612394 | Хомут трубки | 10 |
| 42 | 4661002 | Хомут трубки | 4 |
| 43 | J901270 | Болт | 28 |
| 44 | A590912 | Пружинная шайба | 28 |
| 45 | A590112 | Плоская шайба | 28 |
| 48 | 4612535 | Хомут трубки | 3 |
| 49 | 4612536 | Хомут трубки | 1 |
| 50 | J271260 | Болт с шайбой | 2 |
| 50A | J901260 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | J271270 | Болт с шайбой | 2 |
| 51A | J901270 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | J271280 | Болт с шайбой | 4 |
| 52A | J901280 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 55 | 4661001 | Хомут трубки | 4 |
| 56 | J901290 | Болт | 4 |
| 57 | A590912 | Пружинная шайба | 8 |
| 58 | A590112 | Плоская шайба | 4 |
| 59 | J950012 | Гайка | 8 |
| 62 | 4187308 | Уплотнительное кольцо | 14 |
| 63 | 4187328 | Уплотнительное кольцо | 14 |
| 64 | 4187329 | Уплотнительное кольцо | 3 |
| 66 | 4113926 | Пробка | 1 |
| 66A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4207425 | Адаптер | 1 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
