Стрела нижний трубопроводы<225USR> — HITACHI ZX225USRK-3

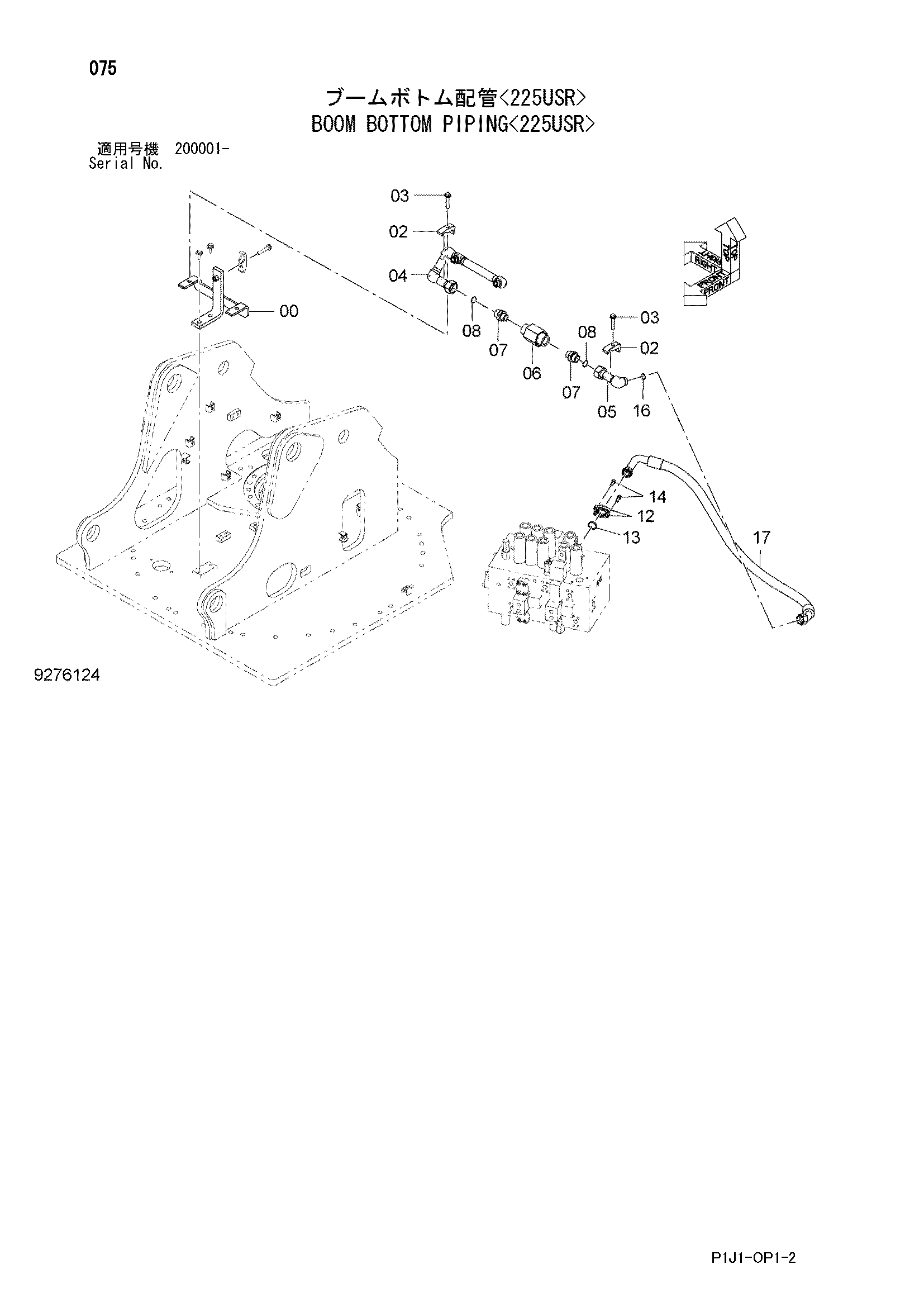

Заводская схема «Стрела нижний трубопроводы<225USR>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108935 | Кронштейн | 1 |
| 02 | 4053598 | Хомут трубки | 2 |
| 03 | J271270 | Болт с шайбой | 2 |
| 03A | J901270 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 8108930 | Трубка | 1 |
| 05 | 9759496 | Трубка | 1 |
| 06 | 9075046 | Клапан слое-ретурн | 1 |
| 07 | 4207425 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 2 |
| 12 | 962453 | Разъёмный фланец | 2 |
| 13 | 966993 | Уплотнительное кольцо | 1 |
| 14 | J781030 | Болт с внутренним шестигранником | 4 |
| 16 | 4187328 | Уплотнительное кольцо | 1 |
| 17 | 4668826 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
