Пилотные гидролинии (B) — HITACHI ZX225USRK-3

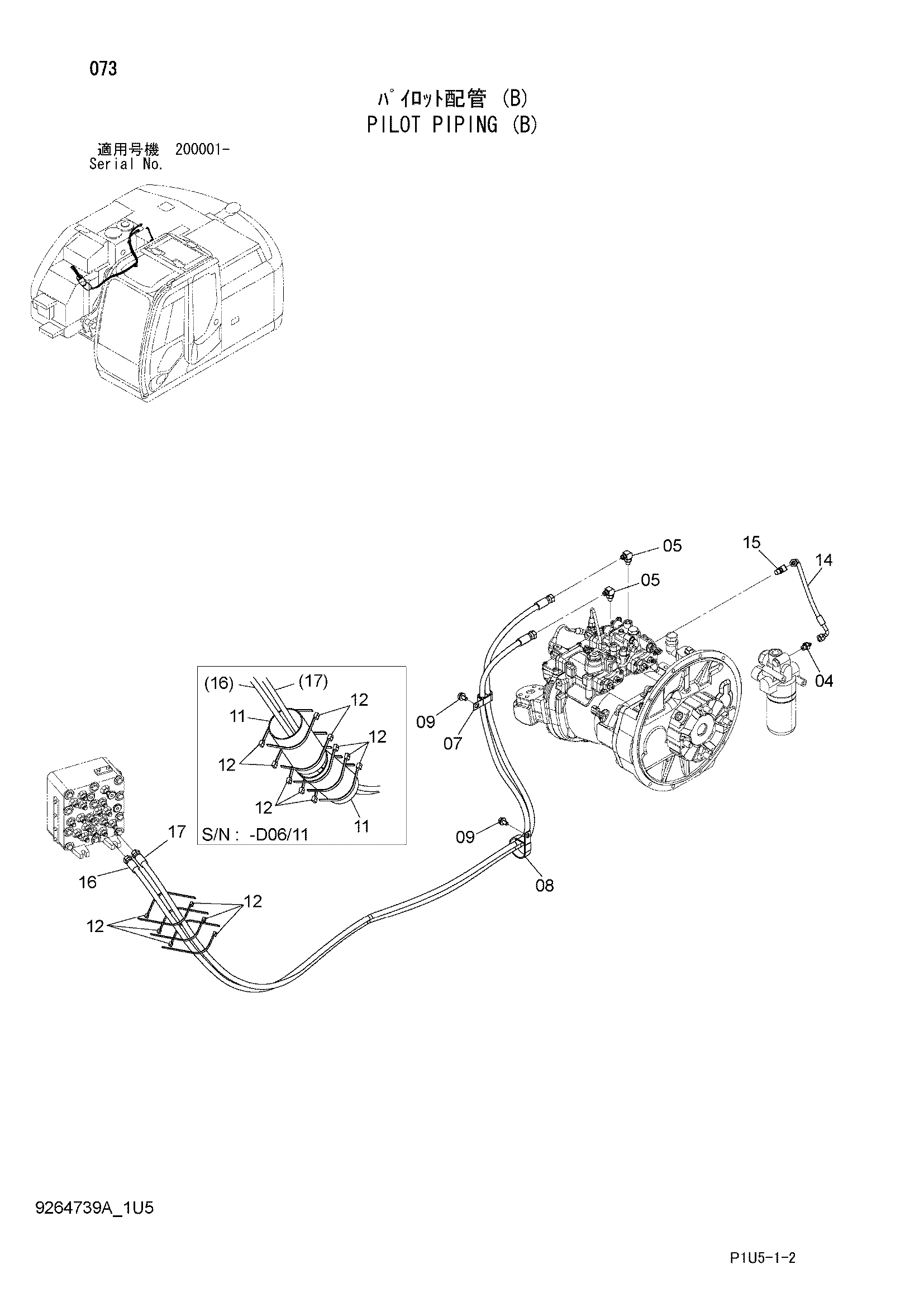

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4190266 | Зажим | 1 |
| 08 | 4193816 | Зажим | 1 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4453084 | Резиновая втулка | 2 |
| 12 | 4121859 | Ленточный зажим | 10 |
| 12 | 4121859 | Ленточный зажим | 6 |
| 14 | 4470393 | Шланг | 1 |
| 15 | A852222 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9270277 | Шланг в сборе | 1 |
| 16A | 4661844 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 7 |
| 17 | 9270282 | Шланг в сборе | 1 |
| 17A | 4661845 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
