Стрела <225> — HITACHI ZX225USRK-3

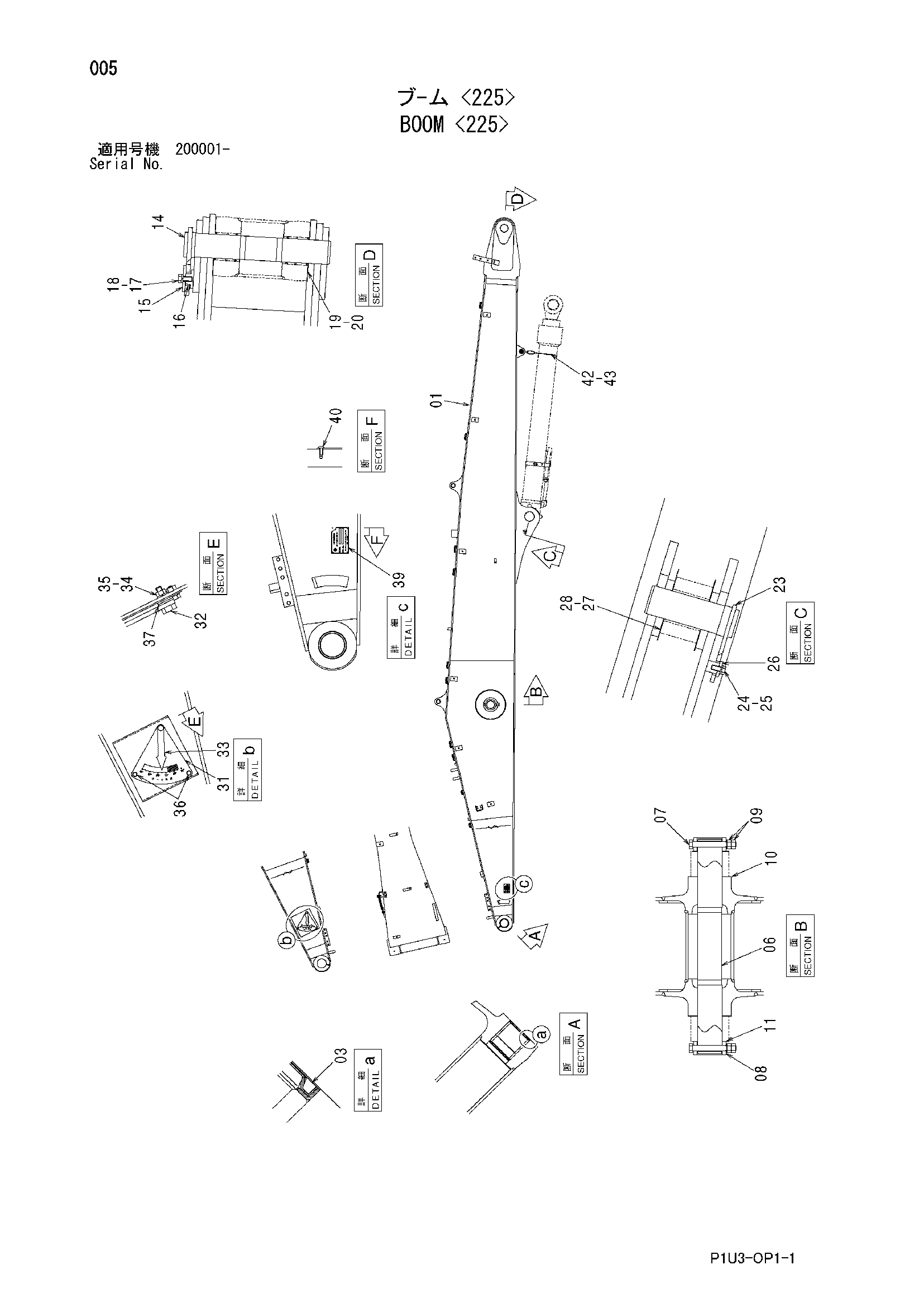

Заводская схема «Стрела <225>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7051743 | Стрела в сборе <225> | 1 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 06 | 3088574 | Палец | 1 |
| 07 | 4435126 | Стопорный палец | 2 |
| 08 | 4067720 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4450013 | Упорная пластина 1.0mm | 2 |
| 11 | 4444755 | Упорная пластина 1.0mm | 2 |
| 14 | 8102957 | Палец | 1 |
| 15 | 4640621 | Пластина | 1 |
| 16 | 4424425 | Блок | 1 |
| 17 | J921840 | Болт | 1 |
| 18 | J257218 | Пружинная шайба | 1 |
| 19 | 4444285 | Упорная пластина 2.0mm | 1 |
| 20 | 4444284 | Упорная пластина 1.0mm | 1 |
| 23 | 8096435 | Палец | 1 |
| 24 | J921840 | Болт | 1 |
| 25 | J222018 | Шайба | 1 |
| 26 | 4441471 | Пластина | 1 |
| 27 | 4445635 | Упорная пластина 1.0mm | 1 |
| 28 | 4445636 | Упорная пластина 2.0mm | 1 |
| 31 | 2051459 | Информационная табличка | 1 |
| 32 | 4465097 | Болт | 1 |
| 33 | 4465098 | Поинтер | 1 |
| 34 | M500807 | Гайка | 1 |
| 35 | A590908 | Пружинная шайба | 1 |
| 36 | J260816 | Болт с шайбой | 2 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | A590112 | Плоская шайба | 2 |
| 40 | M492564 | Приводной винт | 4 |
| 42 | 4464885 | Канат провод | 1 |
| 43 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
