Дополнительный. шестерня насос трубопроводы (1) — HITACHI ZX225USRK-3

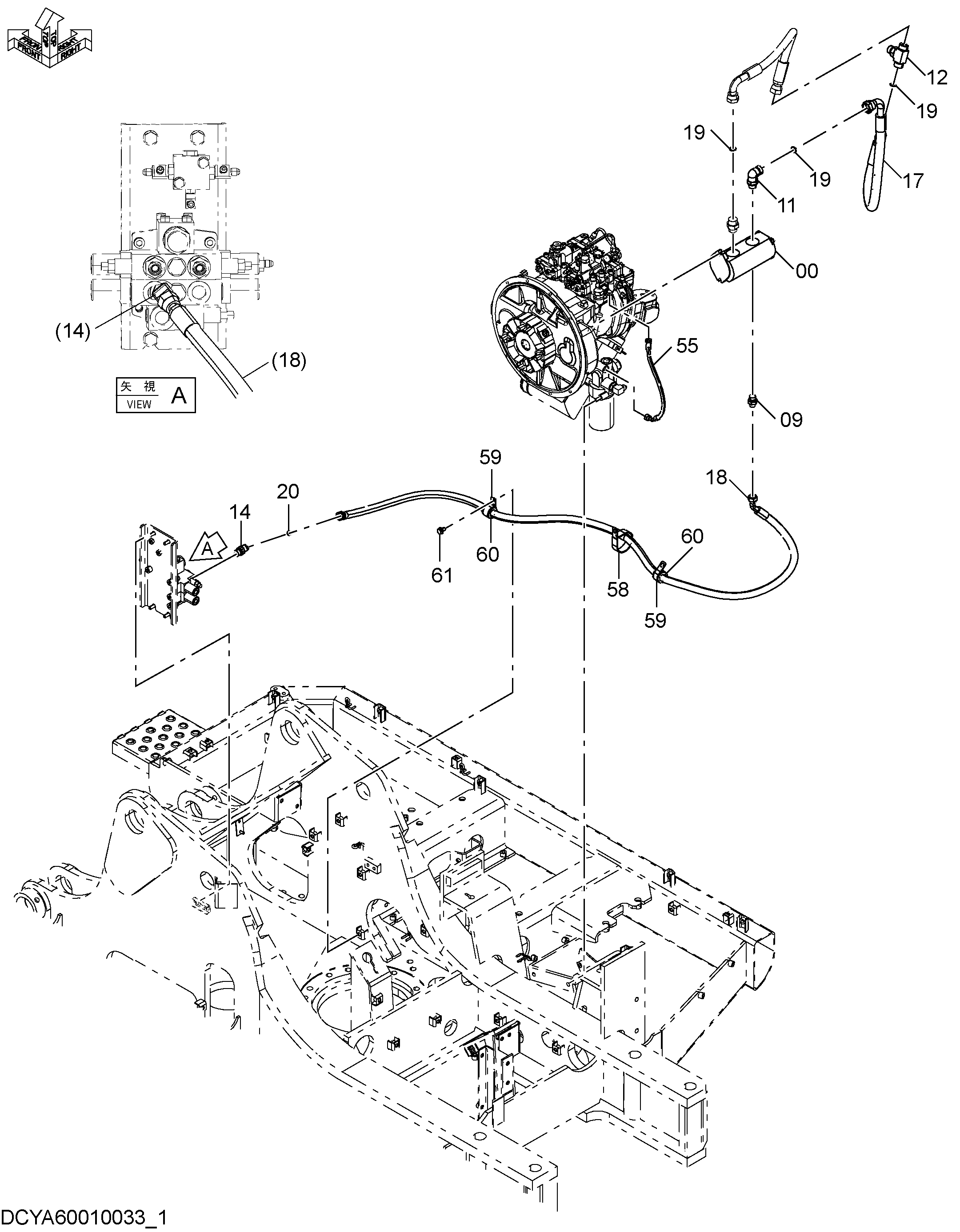

Заводская схема «Дополнительный. шестерня насос трубопроводы (1)» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 09 | A853144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A853366 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853566 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853244 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4412036 | Шланг | 1 |
| 18 | 9275823 | В сборе шланг | 1 |
| 18A | 4469452 | Шланг | 1 |
| 18B | 4446406 | Защитный кожух | 3 |
| 19 | 4187308 | Уплотнительное кольцо | 4 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 55 | 4668579 | Шланг | 1 |
| 58 | 4204136 | Зажим | 1 |
| 59 | 4190264 | Зажим | 2 |
| 60 | 4457233 | Резиновая втулка | 2 |
| 61 | J271020 | Болт с шайбой | 1 |
| 61A | J901020 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
