Гидролинии рабочего оборудования (с нижний гидроцилиндр, 2P-BOOM)<225> — HITACHI ZX225USRK-3

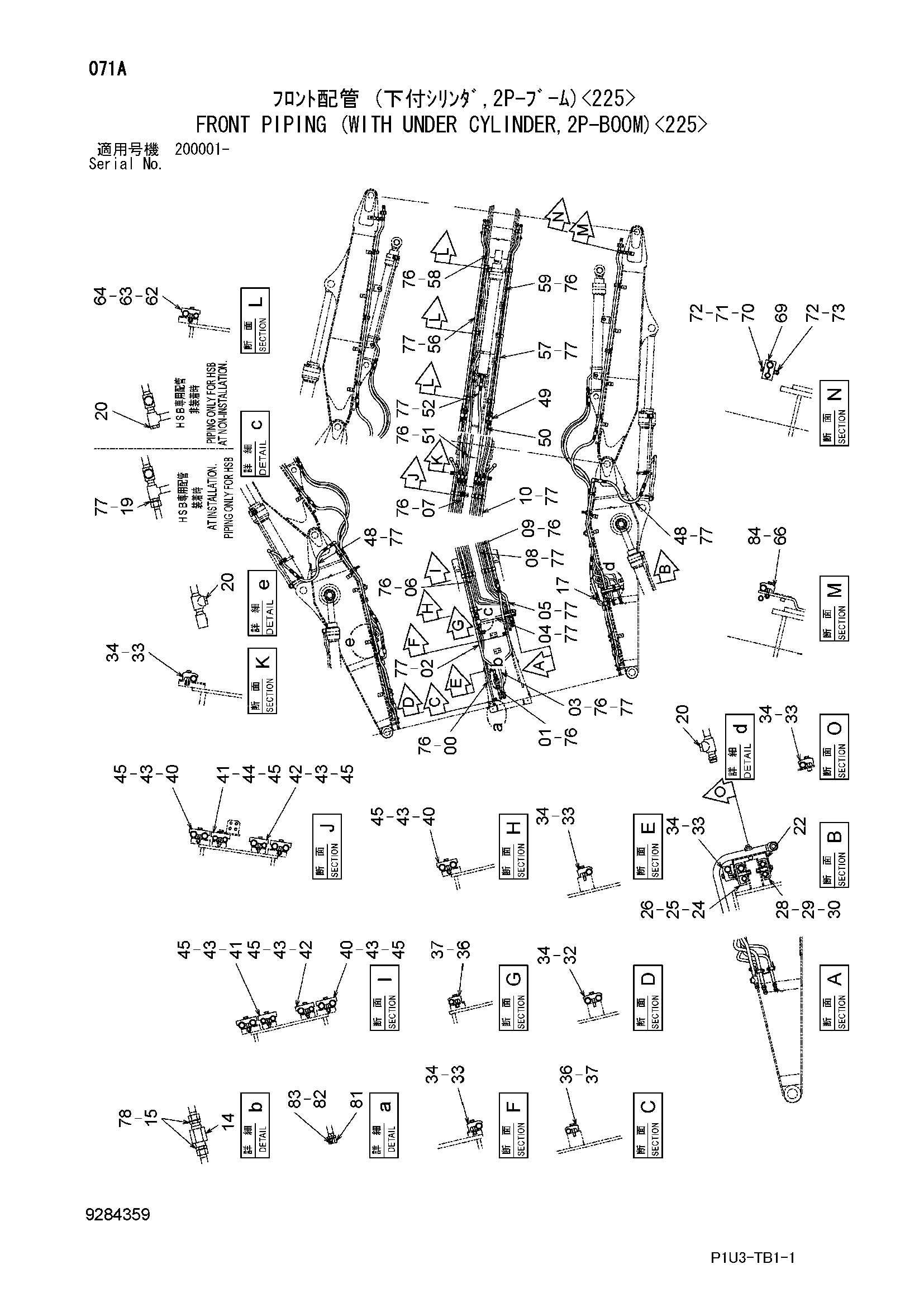

Заводская схема «Гидролинии рабочего оборудования (с нижний гидроцилиндр, 2P-BOOM)<225>» для HITACHI ZX225USRK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111485 | Трубка | 1 |
| 01 | 9768659 | Трубка | 1 |
| 02 | 8111486 | Трубка | 1 |
| 03 | 8111487 | Трубка | 1 |
| 04 | 8111488 | Трубка | 1 |
| 05 | 8111489 | Трубка | 1 |
| 06 | 8111490 | Трубка | 1 |
| 07 | 8111491 | Трубка | 1 |
| 08 | 8111492 | Трубка | 1 |
| 09 | 8111493 | Трубка | 1 |
| 10 | 8111494 | Трубка | 1 |
| 14 | 9075046 | Клапан замедленного возврата | 1 |
| 15 | 4207425 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4639953 | Шланг | 1 |
| 19 | 4189535 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4113926 | Пробка | 3 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 8102970 | Кронштейн | 1 |
| 24 | 4285725 | Хомут трубки | 1 |
| 25 | 4285724 | Резиновая прокладка | 1 |
| 26 | J271285 | Болт с шайбой | 1 |
| 26A | J901285 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4285723 | Хомут трубки | 1 |
| 29 | 4285722 | Резиновая прокладка | 1 |
| 30 | J271280 | Болт с шайбой | 1 |
| 30A | J901280 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 4189860 | Хомут трубки | 1 |
| 33 | 4190127 | Хомут трубки | 6 |
| 34 | J271270 | Болт с шайбой | 7 |
| 34A | J901270 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4190126 | Хомут трубки | 2 |
| 37 | J271260 | Болт с шайбой | 2 |
| 37A | J901260 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 40 | 4612395 | Хомут трубки | 5 |
| 41 | 4661002 | Хомут трубки | 2 |
| 42 | 4612394 | Хомут трубки | 2 |
| 43 | J901275 | Болт | 16 |
| 44 | J901280 | Болт | 2 |
| 45 | A590112 | Плоская шайба | 18 |
| 48 | 4250898 | Шланг | 2 |
| 49 | 4286815 | Шланг | 2 |
| 50 | 4254435 | Шланг | 2 |
| 51 | 4286278 | Шланг | 1 |
| 52 | 4286820 | Шланг | 1 |
| 56 | 8111245 | Трубка | 1 |
| 57 | 8111246 | Трубка | 1 |
| 58 | 8111247 | Трубка | 1 |
| 59 | 8111248 | Трубка | 1 |
| 62 | 4612394 | Хомут трубки | 6 |
| 63 | J901275 | Болт | 12 |
| 64 | A590112 | Плоская шайба | 12 |
| 66 | 4190127 | Хомут трубки | 2 |
| 69 | 4661001 | Хомут трубки | 4 |
| 70 | J901290 | Болт | 4 |
| 71 | A590112 | Плоская шайба | 4 |
| 72 | A590912 | Пружинная шайба | 8 |
| 73 | J950012 | Гайка | 8 |
| 76 | 4187308 | Уплотнительное кольцо | 14 |
| 77 | 4187328 | Уплотнительное кольцо | 18 |
| 78 | 4187329 | Уплотнительное кольцо | 2 |
| 81 | 4188136 | Гайка | 1 |
| 82 | 4189094 | Колпачок | 1 |
| 83 | 4187308 | Уплотнительное кольцо | 1 |
| 84 | J271280 | Болт с шайбой | 2 |
| 84A | J901280 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
