Пилотные гидролинии (B) — HITACHI ZX225USRK

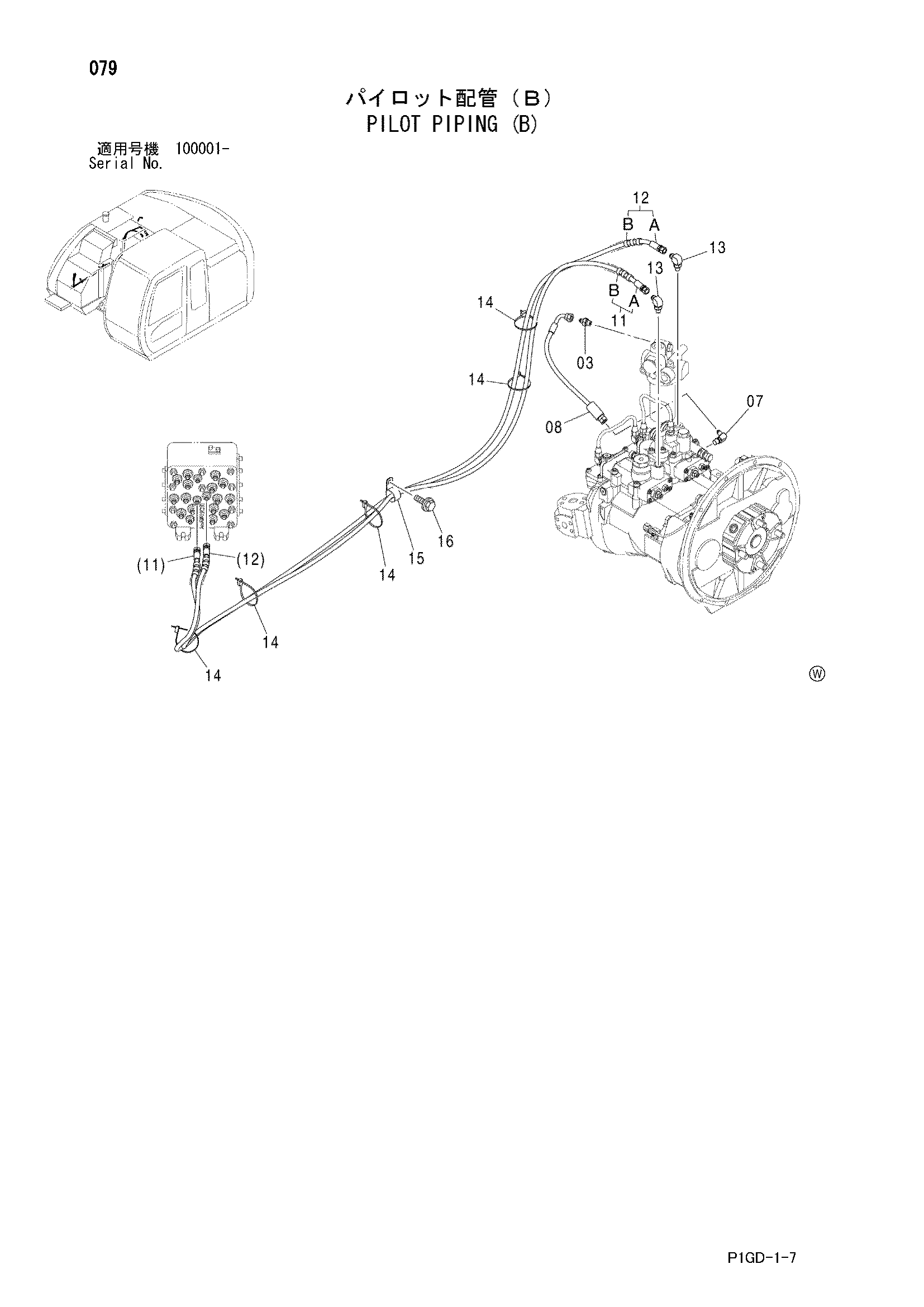

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4451751 | Шланг (PC) | 1 |
| 11 | 9198170 | Шланг в сборе | 1 |
| 11A | 4449605 | Шланг (SA) | 1 |
| 11B | 4327293 | Защитный кожух | 7 |
| 12 | 9198171 | Шланг в сборе | 1 |
| 12A | 4449607 | Шланг (SB) | 1 |
| 12B | 4327293 | Защитный кожух | 7 |
| 13 | A852323 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 15 | 4193848 | Зажим | 1 |
| 16 | J011020 | Болт с шайбой | 1 |
| 16 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
