Крышка (1) — HITACHI ZX225USRK

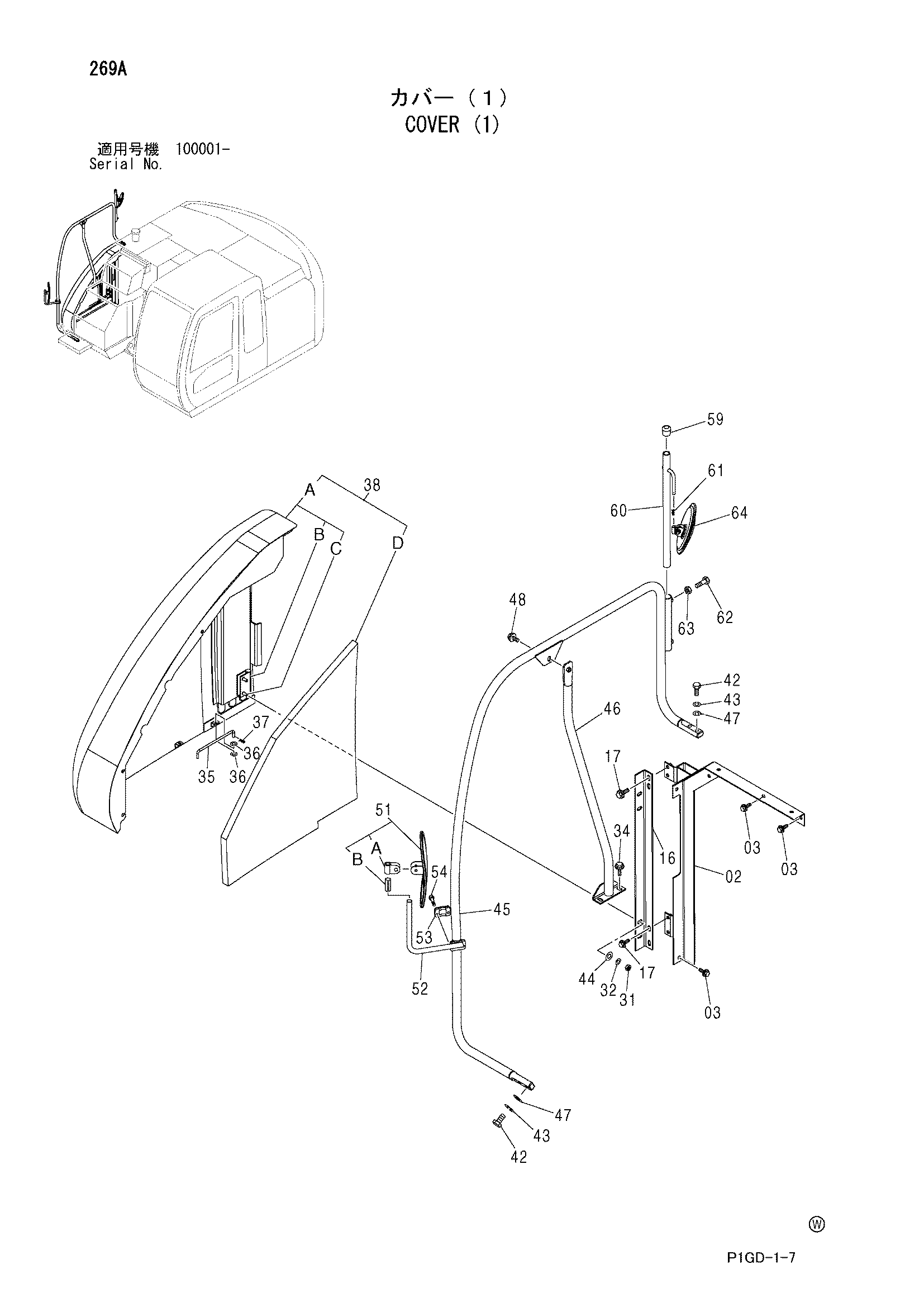

Заводская схема «Крышка (1)» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7039848 | Опора | 1 |
| 03 | J021030 | Болт с шайбой | 3 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 16 | 3090059 | Кронштейн | 1 |
| 17 | J031030 | Болт с шайбой | 4 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 31 | J950010 | Гайка | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 34 | J031030 | Болт с шайбой | 2 |
| 34 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 35 | 4341788 | Стойка | 1 |
| 36 | A590108 | Плоская шайба | 2 |
| 37 | 4022697 | Стопорный палец | 1 |
| 38 | 7040271 | Крышка в сборе | 1 |
| 38A | 6019302 | Крышка | 1 |
| 38B | 3080209 | Петля | 2 |
| 38C | J901025 | Болт | 4 |
| 38D | 4455209 | Резиновая прокладка | 1 |
| 42 | J921240 | Болт | 4 |
| 43 | A590912 | Пружинная шайба | 4 |
| 44 | J217083 | Шайба | 4 |
| 45 | 7039870 замена: 4600301 | Стойка | 1 |
| 45 | 4600301 | Стойка | 1 |
| 46 | 7039388 замена: 4600263 | Стойка | 1 |
| 46 | 4600263 | Стойка | 1 |
| 47 | A590112 | Плоская шайба | 4 |
| 48 | J031030 | Болт с шайбой | 1 |
| 48 | J281030 замена: J901030 | Болт с шайбой | 1 |
| 51 | 4416704 | Зеркало | 1 |
| 51A | 4460536 | Держатель | 1 |
| 51B | 4460582 | Манжета | 1 |
| 52 | 8077521 | Стойка | 1 |
| 53 | 4425481 | Хомут | 1 |
| 54 | J010855 | Болт с шайбой | 2 |
| 54 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 59 | 4094101 | Колпачок | 1 |
| 60 | 8084396 замена: 4600261 | Стойка | 1 |
| 60 | 4600261 | Стойка | 1 |
| 61 | 4022699 | Стопорный палец | 1 |
| 62 | M261050 | Болт | 2 |
| 63 | J950010 | Гайка | 2 |
| 64 | 4208674 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
