Стрела освещение (правый) [STD] — HITACHI ZX225USRK

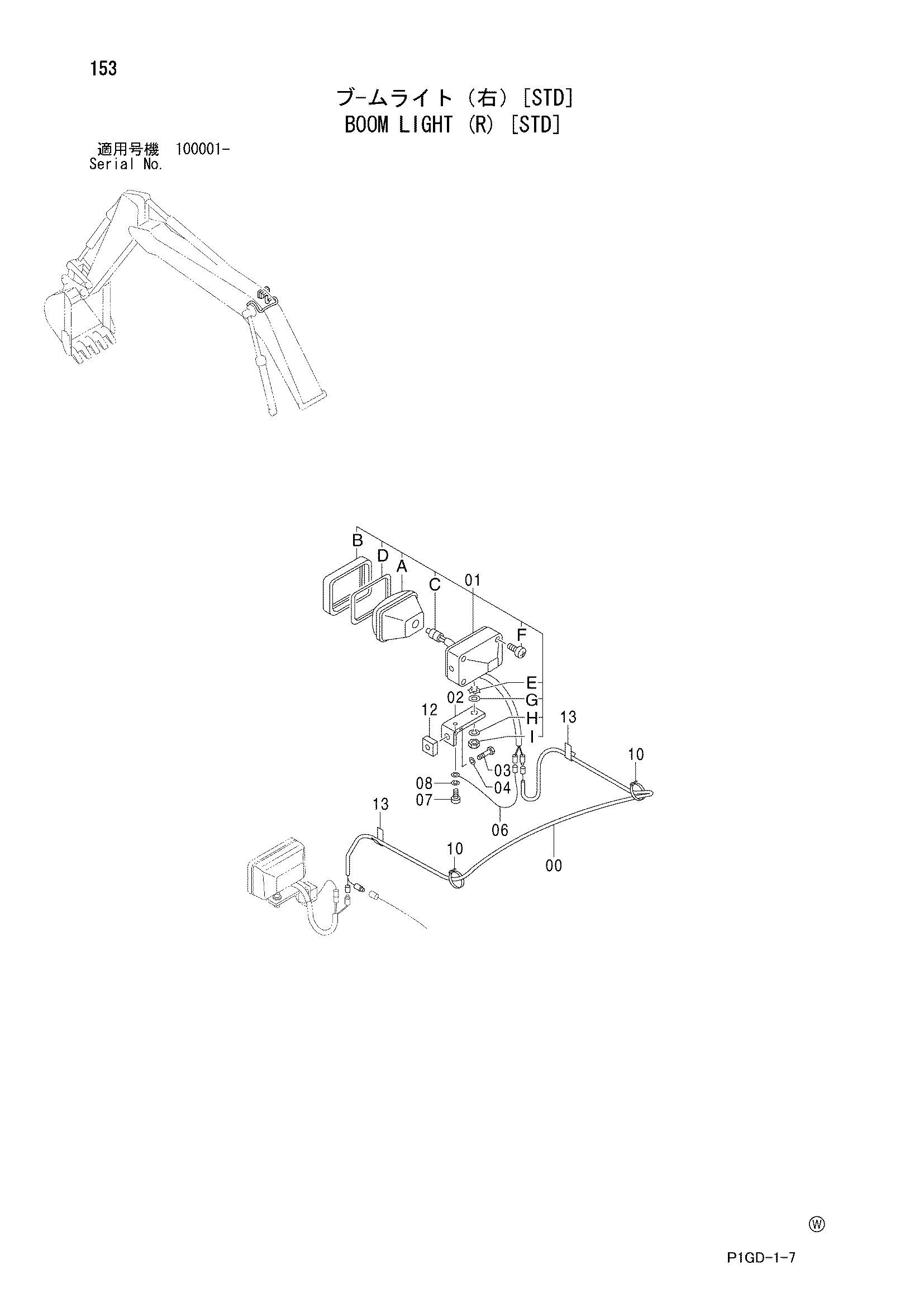

Заводская схема «Стрела освещение (правый) [STD]» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела освещение (правый) [STD] HITACHI ZX225USRK](/catalog-drawings/56/56efa0d7-ff65-4d28-91f1-04ef44805f1a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4344125 | Жгут проводов | 1 |
| 01 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 01 | 4326800 | Фонарь головка в сборе | 1 |
| 01A | 4326801 | Фонарь блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 4 |
| 01G | A590114 | Плоская шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 02 | 4224631 | Кронштейн | 1 |
| 03 | J901425 | Болт | 1 |
| 04 | A590914 | Пружинная шайба | 1 |
| 06 | 4254604 | Жгут проводов | 1 |
| 07 | M430613 | Винт | 1 |
| 08 | A590906 | Пружинная шайба | 1 |
| 10 | 4055311 | Ленточный зажим | 5 |
| 12 | 4224632 | Седло винта | 1 |
| 13 | 4272256 | Зажим WD. | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
