Рукоять трубопроводы <2.91M рукоять> (гидромолот и гидроножницы) [EU] — HITACHI ZX225USRK

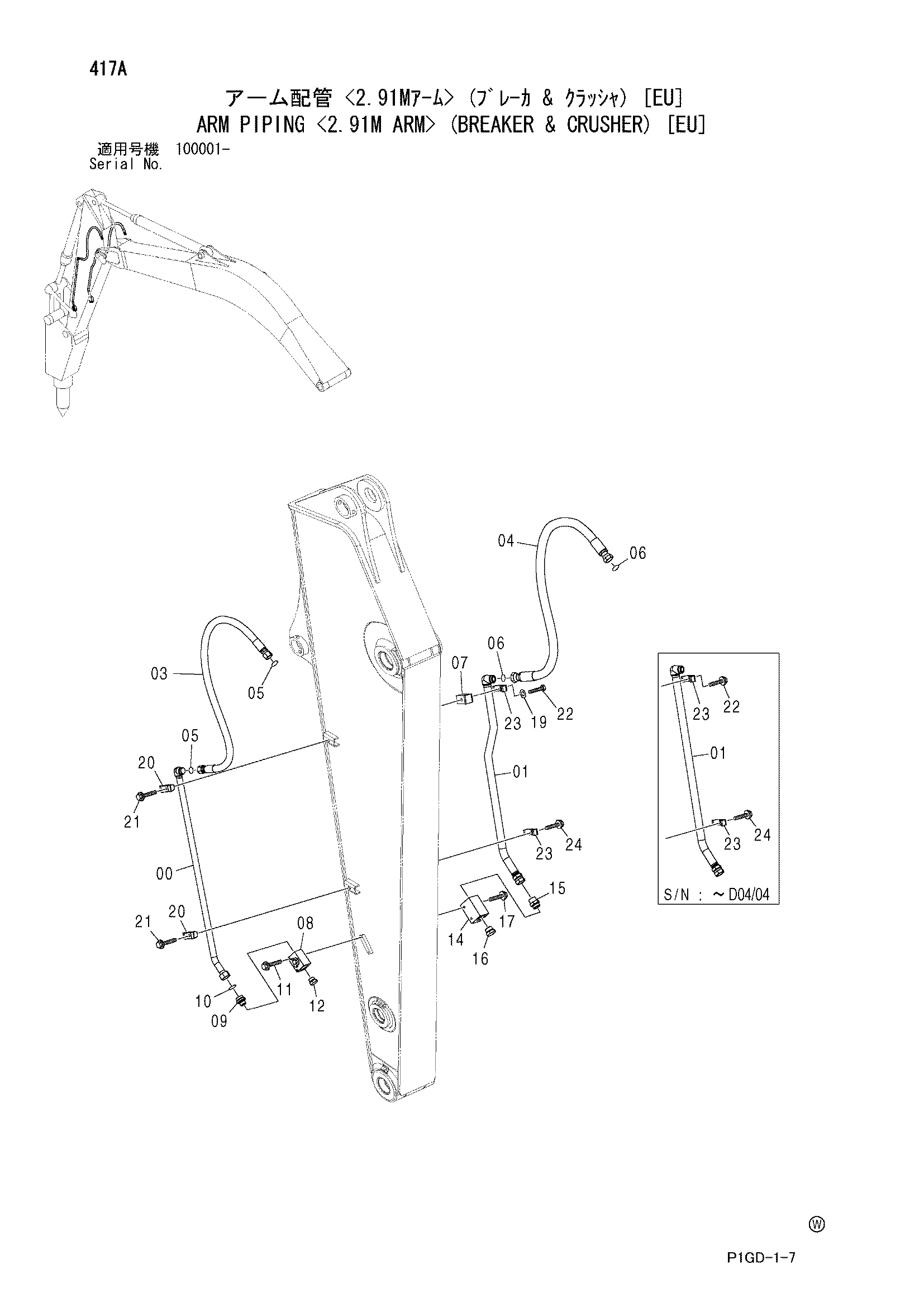

Заводская схема «Рукоять трубопроводы <2.91M рукоять> (гидромолот и гидроножницы) [EU]» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8083882	Трубка	1
01	8089808 замена: 8099403	Трубка	1
01	8099403	Трубка	1
03	4400848	Шланг	1
04	4482824	Шланг	1
05	4187328	Уплотнительное кольцо	2
06	4187329	Уплотнительное кольцо	2
07	9763892	Проставка	1
08	4447675	Запорный клапан	1
09	4205196	Адаптер	1
09A	4506429	Уплотнительное кольцо	1
10	4187329	Уплотнительное кольцо	1
11	J011085	Болт с шайбой	2
11	J271085 замена: J901085	Болт с шайбой	2
12	A885008	Пробка	1
12A	4506429	Уплотнительное кольцо	1
14	4475437	Запорный клапан	1
15	4042035	Адаптер	1
15A	970860	Уплотнительное кольцо	1
16	A885000	Пробка	1
16A	970860	Уплотнительное кольцо	1
17	J011095	Болт с шайбой	2
17	J271095 замена: J901095	Болт с шайбой	2
19	J222012	Шайба	1
20	4190127	Хомут трубки	2
21	J011265	Болт с шайбой	2
21	J271265 замена: J901265	Болт с шайбой	2
22	J011270	Болт с шайбой	1
22	J271270 замена: J901270	Болт с шайбой	1
22	J901204	Болт	1
23	4053698	Хомут трубки	2
24	J011270	Болт с шайбой	1
24	J271270 замена: J901270	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
