Крышка (7) — HITACHI ZX225USRK

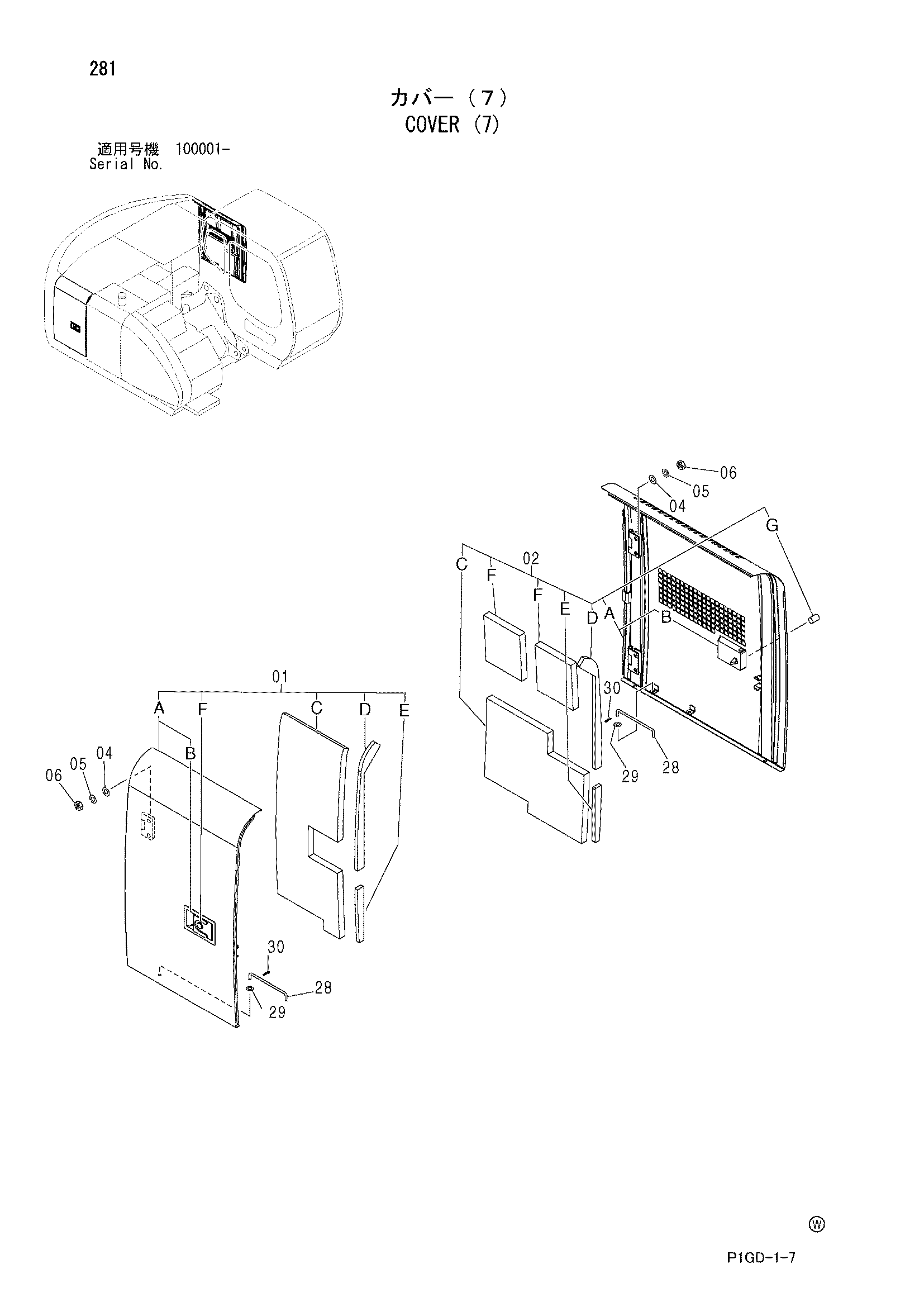

Заводская схема «Крышка (7)» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7039574 | Дверь в сборе | 1 |
| 01A | 6019606 | Дверь | 1 |
| 01B | 4409395 | Замок | 1 |
| 01B | 4409394 | Дверь блокировка (2) | 1 |
| 01C | 4447104 | Резиновая прокладка | 1 |
| 01D | 4447105 | Резиновая прокладка | 1 |
| 01E | 4447027 | Резиновая прокладка | 1 |
| 01F | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01F | 4409394 | Дверь блокировка (2) | 1 |
| 02 | 7039570 | Дверь в сборе | 1 |
| 02A | 6019605 | Дверь | 1 |
| 02B | 4409447 | Замок | 1 |
| 02B | 4409446 | Дверь блокировка (1) | 1 |
| 02C | 4447106 | Резиновая прокладка | 1 |
| 02D | 4447105 | Резиновая прокладка | 1 |
| 02E | 4447027 | Резиновая прокладка | 1 |
| 02F | 4444217 | Резиновая прокладка | 2 |
| 02G | 4409396 | Гидроцилиндр. блокировка | 1 |
| 02G | 4409446 | Дверь блокировка (1) | 1 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | J950010 | Гайка | 8 |
| 28 | 4341788 | Стойка | 2 |
| 29 | A590108 | Плоская шайба | 2 |
| 30 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
