4 Ходовой многофункциональный рычаг трубопроводы [STD] — HITACHI ZX225USRK
Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы [STD]» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.

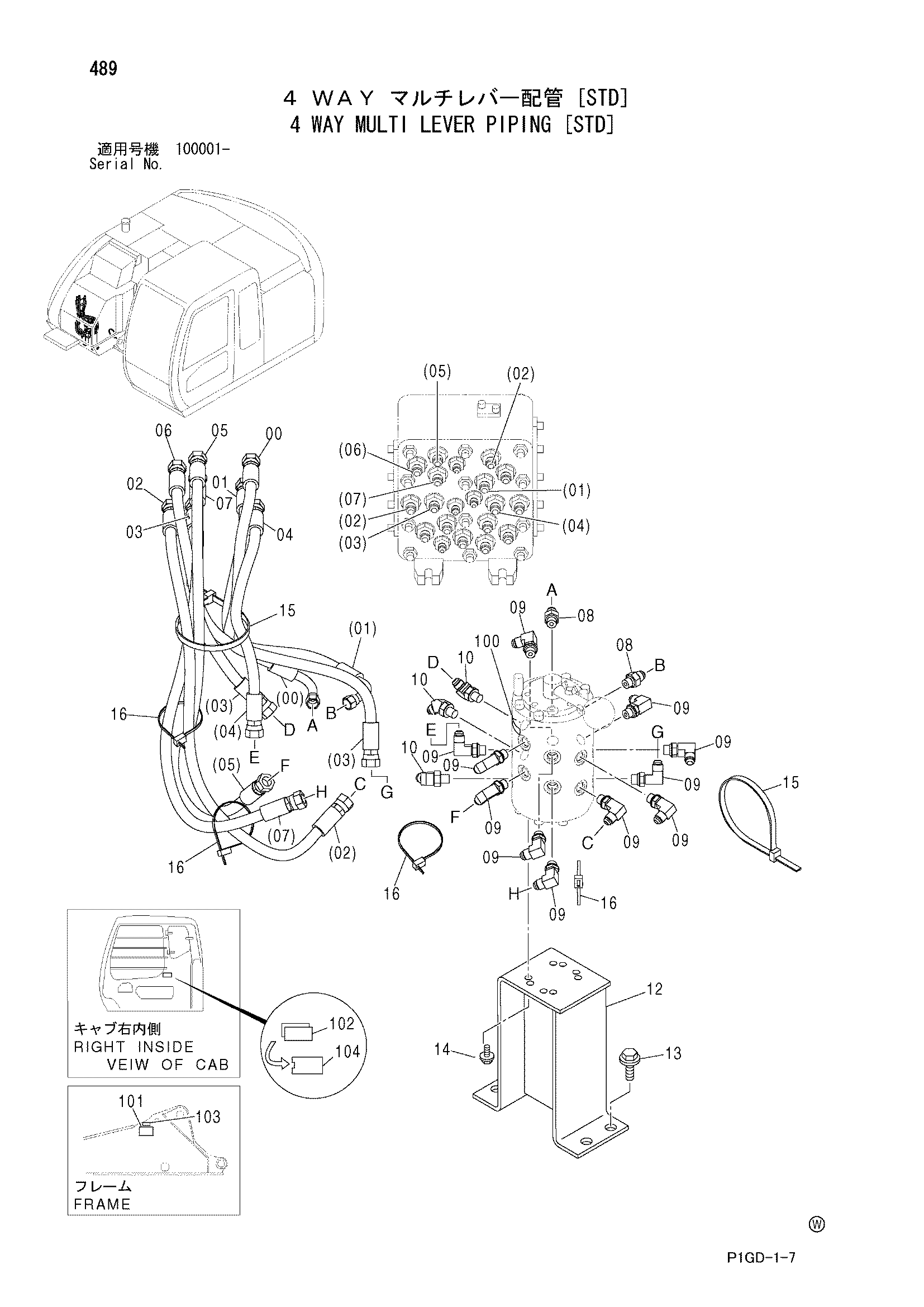

![Схема 4 Ходовой многофункциональный рычаг трубопроводы [STD] HITACHI ZX225USRK](/catalog-drawings/a2/a21a763e-c3ba-4e08-830e-3ef107cf70e2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454395 | Шланг (A) | 1 |
| 01 | 4454396 | Шланг (B) | 1 |
| 02 | 4454402 | Шланг (C) | 1 |
| 03 | 4454397 | Шланг (D) | 1 |
| 04 | 4454403 | Шланг (E) | 1 |
| 05 | 4454404 | Шланг (F) | 1 |
| 06 | 4454405 | Шланг (G) | 1 |
| 07 | 4454398 | Шланг (H) | 1 |
| 08 | A852123 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 11 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852223 | Угловой штуцер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 8084029 | Кронштейн | 1 |
| 13 | J021235 | Болт с шайбой | 4 |
| 13 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 14 | J020820 | Болт с шайбой | 4 |
| 14 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 15 | 4121859 | Ленточный зажим | 2 |
| 16 | 4055312 | Ленточный зажим | 4 |
| 100 | 4372969 | Информационная табличка | 1 |
| 101 | 3059267 | Информационная табличка | 1 |
| 102 | 4288249 | Пластина (к-тйпе) | 1 |
| 102 | 4288250 | Пластина (х-тйпе) | 1 |
| 102 | 4288251 | Пластина (м-тйпе) | 1 |
| 102 | 4288252 | Пластина (й-тйпе) | 1 |
| 103 | 4372968 | Информационная табличка | 1 |
| 104 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
