HSB общий трубопроводы (гидромолот и гидроножницы) — HITACHI ZX225USRK

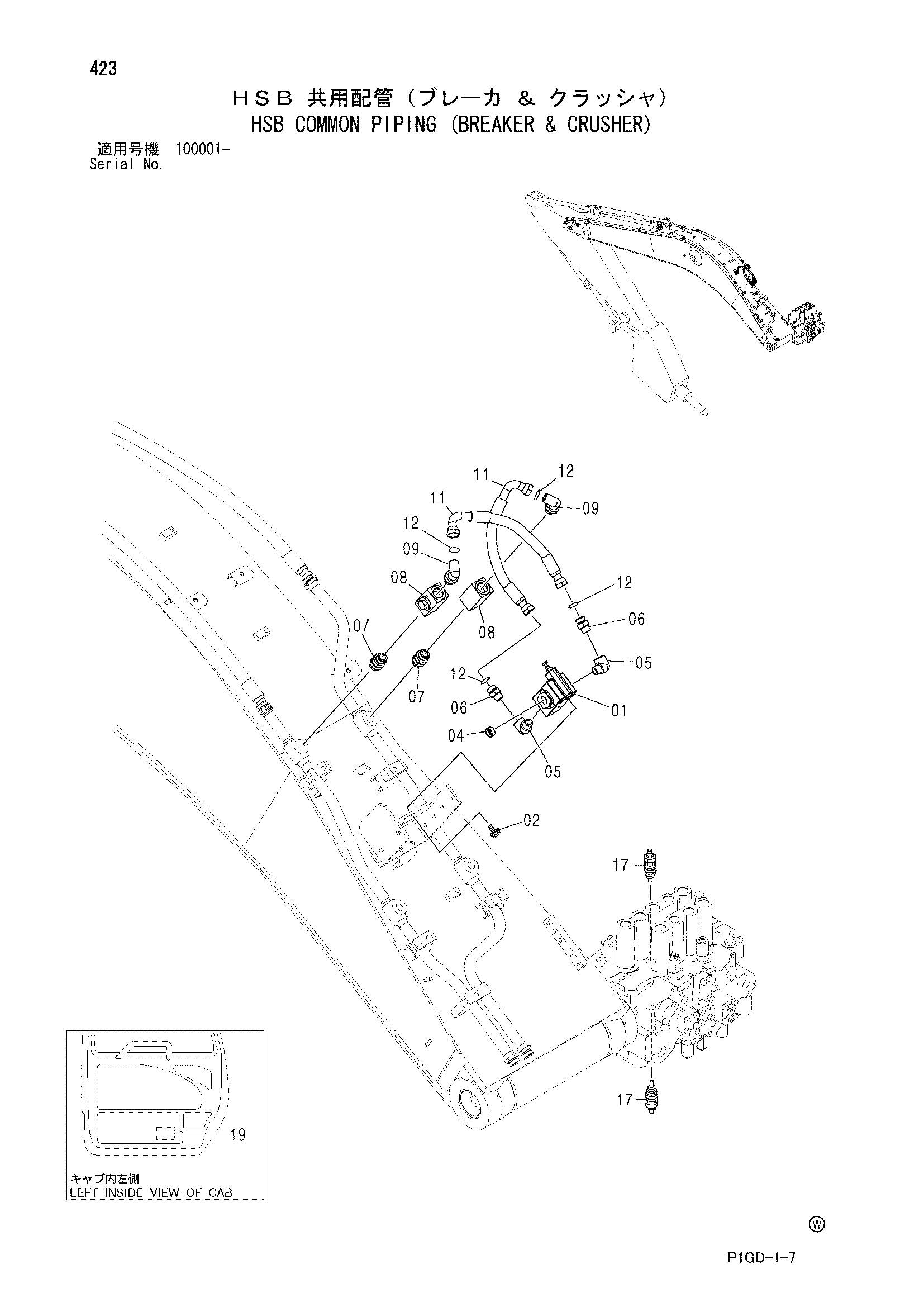

Заводская схема «HSB общий трубопроводы (гидромолот и гидроножницы)» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J010820 | Болт с шайбой | 3 |
| 02 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 2 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | 4436616 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 2 |
| 08 | 4432055 | Запорный клапан | 2 |
| 09 | A853386 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4208454 | Шланг | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | 4309832 | Предохранительный клапан | 2 |
| 19 | 4301977 | Информационная табличка | 1 |
| 19 | 4301979 | Информационная табличка | 1 |
| 19 | 3094251 | Информационная табличка <дуткх> | 1 |
| 19 | 3094254 | Информационная табличка <герман> | 1 |
| 19 | 3094252 | Информационная табличка <френкх> | 1 |
| 19 | 3094253 | Информационная табличка <италиан> | 1 |
| 19 | 3095518 | Информационная табличка <спанисх> | 1 |
| 19 | 3095516 | Информационная табличка <данисх> | 1 |
| 19 | 3094255 | Информационная табличка <португуесе> | 1 |
| 19 | 4330058 | Информационная табличка <норвегиан> | 1 |
| 19 | 3094256 | Информационная табличка <сведисх> | 1 |
| 19 | 3095520 | Информационная табличка <финнисх> | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
