Пилотные гидролинии (C-1) [роликовый] — HITACHI ZX225USRK
Заводская схема «Пилотные гидролинии (C-1) [роликовый]» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.

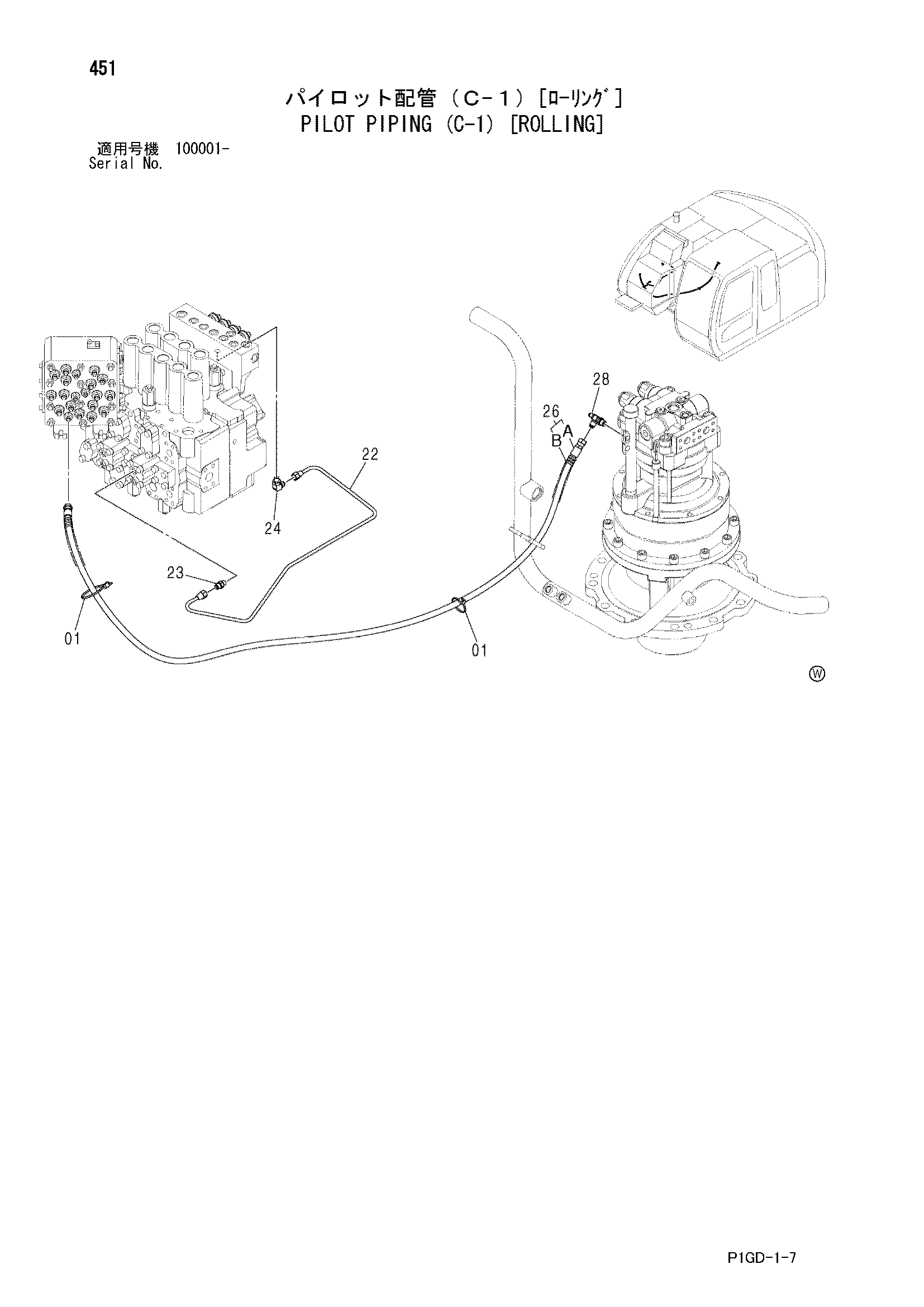

![Схема Пилотные гидролинии (C-1) [роликовый] HITACHI ZX225USRK](/catalog-drawings/7f/7f80ddc2-1ac6-40f6-a318-eb9bb48c515a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 2 |
| 22 | 3091679 | Трубка | 1 |
| 23 | 4255304 | Штуцер трубки | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4293950 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 9209342 | Шланг в сборе | 1 |
| 26A | 4467085 | Шланг (SH) | 1 |
| 26B | 4327293 | Защитный кожух | 4 |
| 28 | 4239712 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
