Хигх-прессуре трубопроводы (PTO) — HITACHI ZX225USRK

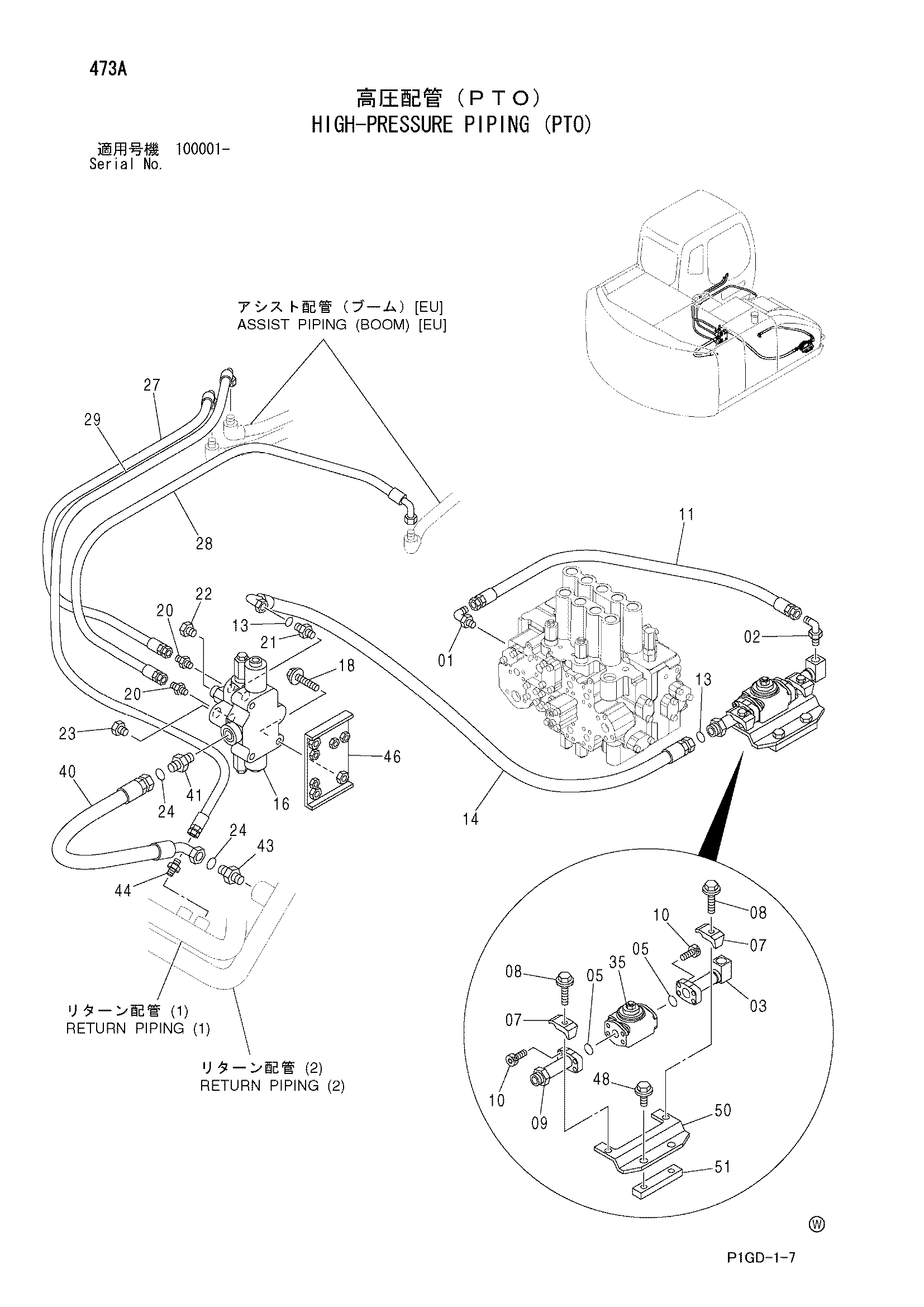

Заводская схема «Хигх-прессуре трубопроводы (PTO)» для HITACHI ZX225USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852343 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9754482 | Трубка | 1 |
| 05 | 971489 | Уплотнительное кольцо | 2 |
| 07 | 4190126 | Хомут трубки | 2 |
| 08 | J011260 | Болт с шайбой | 2 |
| 08 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 09 | 9757403 | Трубка | 1 |
| 10 | J781030 | Болт с внутренним шестигранником | 8 |
| 11 | 4366088 | Шланг | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 14 | 4464848 | Шланг | 1 |
| 16 | 4401481 | Гидрораспределитель | 1 |
| 18 | J011280 | Болт с шайбой | 3 |
| 18 | J271280 замена: J901280 | Болт с шайбой | 3 |
| 20 | A852143 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853144 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4092534 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4174541 | Пробка | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 2 |
| 27 | 4409092 | Шланг | 1 |
| 28 | 4409092 | Шланг | 1 |
| 29 | 4409093 | Шланг | 1 |
| 35 | 4330223 | Клапан словретур | 1 |
| 40 | 4298422 | Шланг | 1 |
| 41 | A853144 | Адаптер | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | A853164 | Адаптер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | A852133 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 8080221 | Кронштейн | 1 |
| 48 | J021230 | Болт с шайбой | 2 |
| 48 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 50 | 9757404 | Кронштейн | 1 |
| 51 | 4385023 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
