Поворот мотион сигнализация [STD] — HITACHI ZX225USR-E

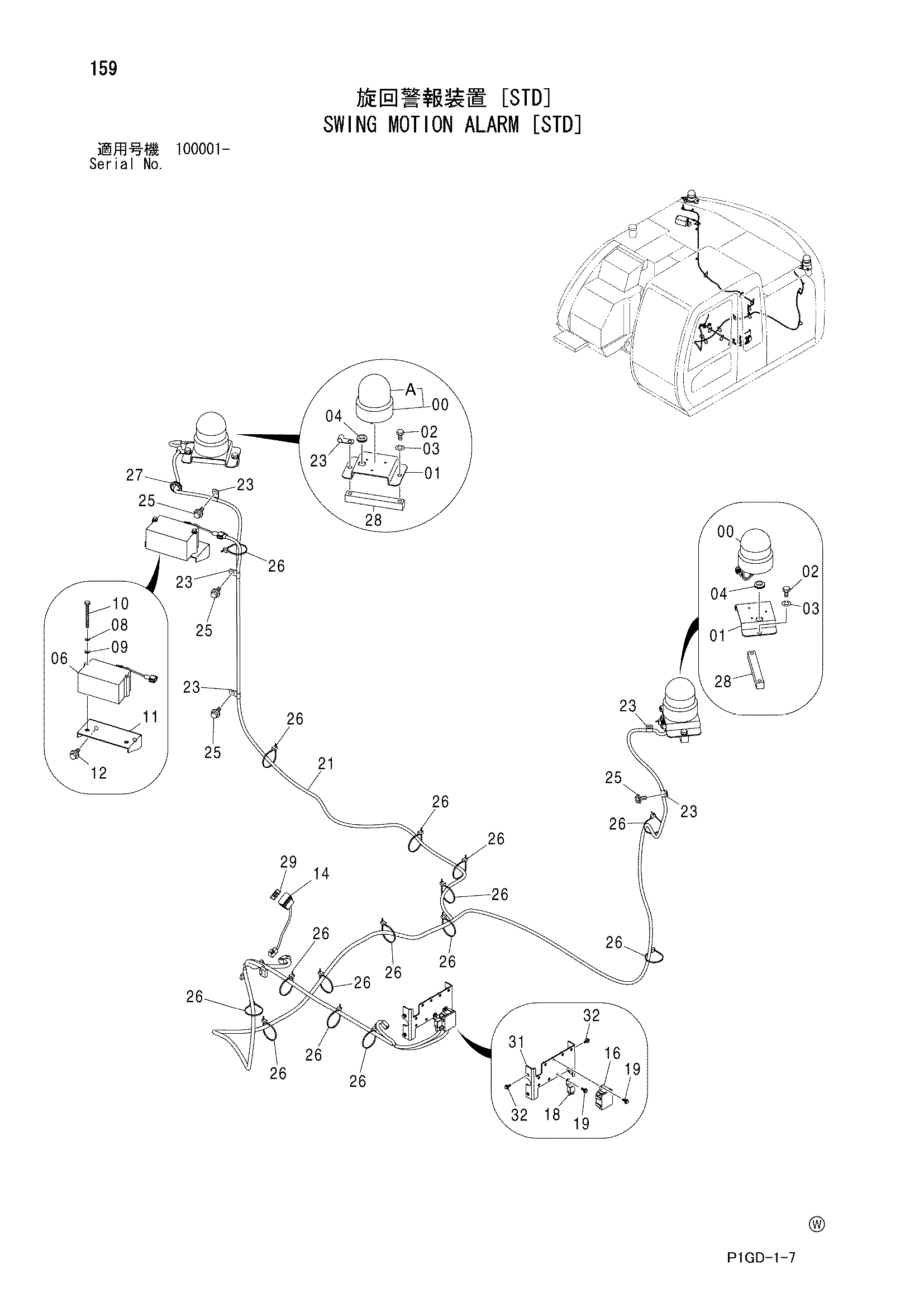

Заводская схема «Поворот мотион сигнализация [STD]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот мотион сигнализация [STD] HITACHI ZX225USR-E](/catalog-drawings/41/4196f21c-628d-4ece-ad3d-2e11990e14bf.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 00A | 4614254 | Крышка | 1 |
| 01 | 4235958 | Кронштейн | 2 |
| 02 | J901225 | Болт | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | 94-2816 | Резиновая втулка | 2 |
| 06 | 4179752 | Зуммер | 1 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 10 | J900800 | Болт | 2 |
| 11 | 8074688 | Кронштейн | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 12 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 14 | 4352947 | Выключатель | 1 |
| 16 | 4428213 | Блок | 1 |
| 18 | 4414207 | Реле | 1 |
| 19 | J460614 | Винт с шайбой | 2 |
| 21 | 2046293 | Жгут проводов | 1 |
| 23 | 4190261 | Зажим | 6 |
| 25 | J011020 | Болт с шайбой | 4 |
| 25 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 26 | 4055312 | Ленточный зажим | 17 |
| 27 | 94-2810 | Резиновая втулка | 1 |
| 28 | 4237713 | Седло винта | 2 |
| 29 | 4442856 | Информационная табличка | 1 |
| 31 | 8082783 | Кронштейн | 1 |
| 32 | J020616 | Болт с шайбой | 4 |
| 32 | J260616 замена: J900616 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
