Основные гидролинии (2) [роликовый] — HITACHI ZX225USR-E

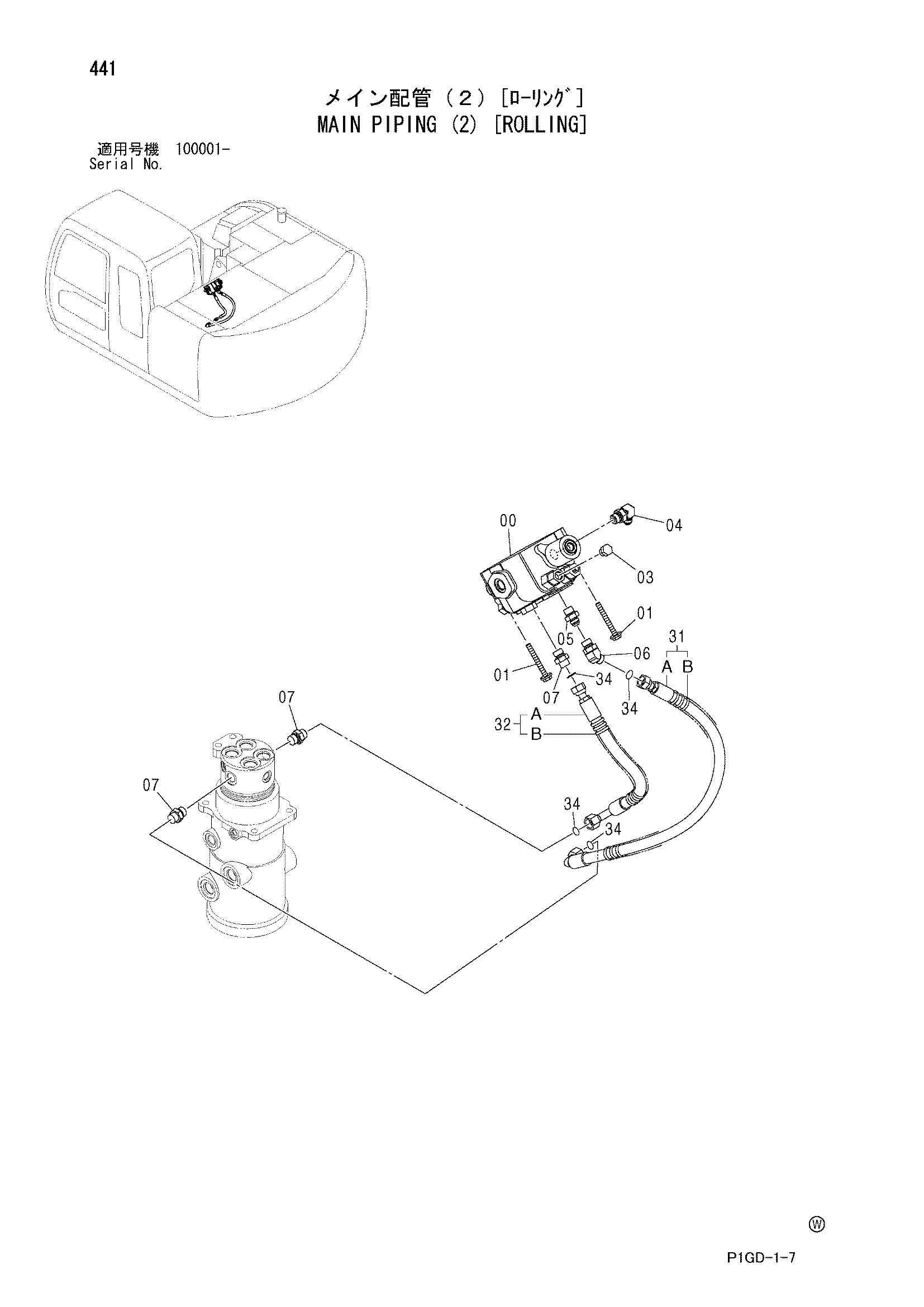

Заводская схема «Основные гидролинии (2) [роликовый]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (2) [роликовый] HITACHI ZX225USR-E](/catalog-drawings/f3/f382be1a-0c6e-49a6-89d9-37ba0e35d1ec.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4474524 | Гидрораспределитель | 1 |
| 01 | J011290 | Болт с шайбой | 3 |
| 01 | J271290 замена: J901290 | Болт с шайбой | 3 |
| 03 | A885003 | Пробка | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853244 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A853144 | Адаптер | 3 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 9212243 | Шланг в сборе | 1 |
| 31A | 4471124 | Шланг (A6) | 1 |
| 31B | 4327294 | Защитный кожух | 2 |
| 32 | 9212244 | Шланг в сборе | 1 |
| 32A | 4471125 | Шланг (B5) | 1 |
| 32B | 4327294 | Защитный кожух | 1 |
| 34 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
