Дренажные трубопроводы [роликовый] — HITACHI ZX225USR-E
Заводская схема «Дренажные трубопроводы [роликовый]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

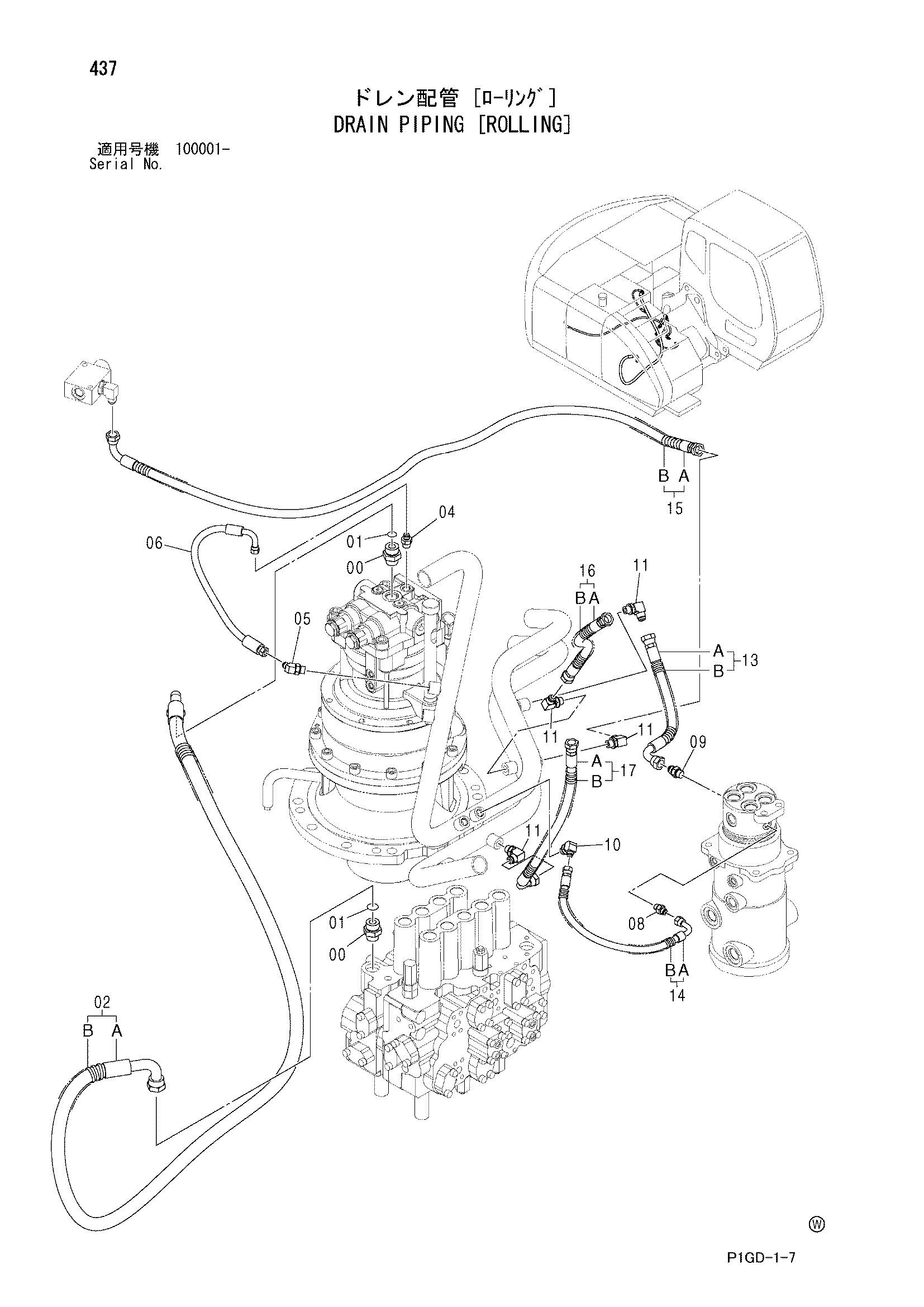

![Схема Дренажные трубопроводы [роликовый] HITACHI ZX225USR-E](/catalog-drawings/b5/b5d15ca3-55d1-4f3f-a7cd-6c2337ae2b3c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853166 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 02 | 9193550 | Шланг в сборе | 1 |
| 02A | 4437105 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 7 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852233 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4456838 | Шланг | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852134 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852334 | Угловой штуцер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9212237 | Шланг в сборе | 1 |
| 13A | 4471117 | Шланг (DR) | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
| 14 | 9212238 | Шланг в сборе | 1 |
| 14A | 4442429 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9212239 | Шланг в сборе | 1 |
| 15A | 4471119 | Шланг (TR) | 1 |
| 15B | 4327294 | Защитный кожух | 4 |
| 16 | 9212240 | Шланг в сборе | 1 |
| 16A | 4471120 | Шланг (COT) | 1 |
| 16B | 4327294 | Защитный кожух | 1 |
| 17 | 9212241 | Шланг в сборе | 1 |
| 17A | 4471121 | Шланг (RT) | 1 |
| 17B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
