Гусеничная цепь 600G [с отверстие] (LC гусеница) — HITACHI ZX225USR-E

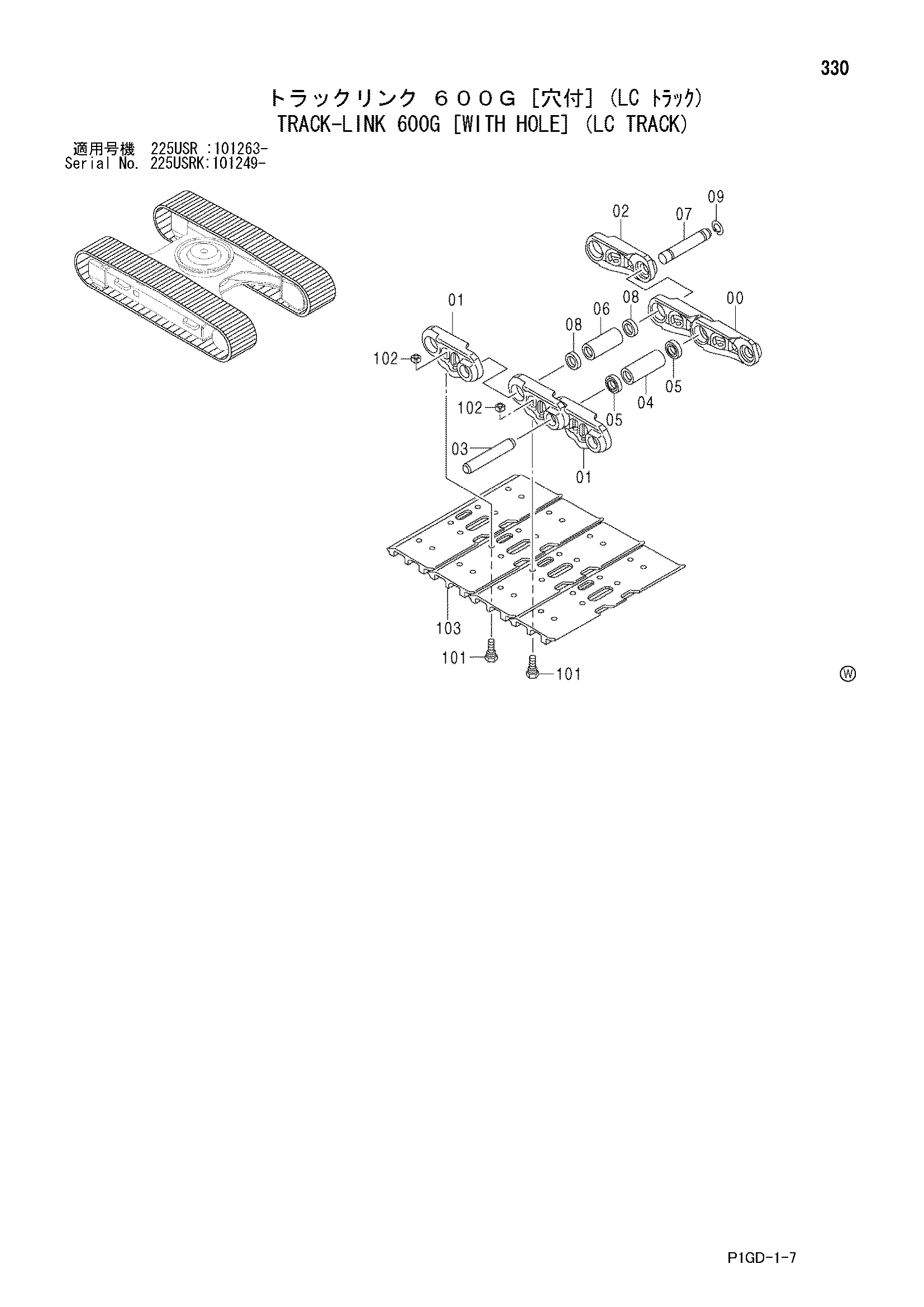

Заводская схема «Гусеничная цепь 600G [с отверстие] (LC гусеница)» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь 600G [с отверстие] (LC гусеница) HITACHI ZX225USR-E](/catalog-drawings/98/983bb7e0-d30b-4362-89fd-ad32f5b58c06.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9162348 | Гусеничная цепь в сборе | 2 | |
| 00-09 | 9202850 | Гусеничная цепь в сборе | 1 |
| 00 | 1028977 | Гусеничная цепь B | 48 |
| 01 | 1028978 | Гусеничная цепь B | 49 |
| 02 | 4456823 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 48 |
| 04 | 4386609 | Втулка | 48 |
| 05 | 4408124 | Уплотнение | 96 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 101 | 4255637 | Болт башмак | 196 |
| 102 | 4255638 | Гайка | 196 |
| 103 | 2041278 | Башмак грунтозацеп | 49 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
