Управление педаль трубопроводы [роликовый] — HITACHI ZX225USR-E
Заводская схема «Управление педаль трубопроводы [роликовый]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

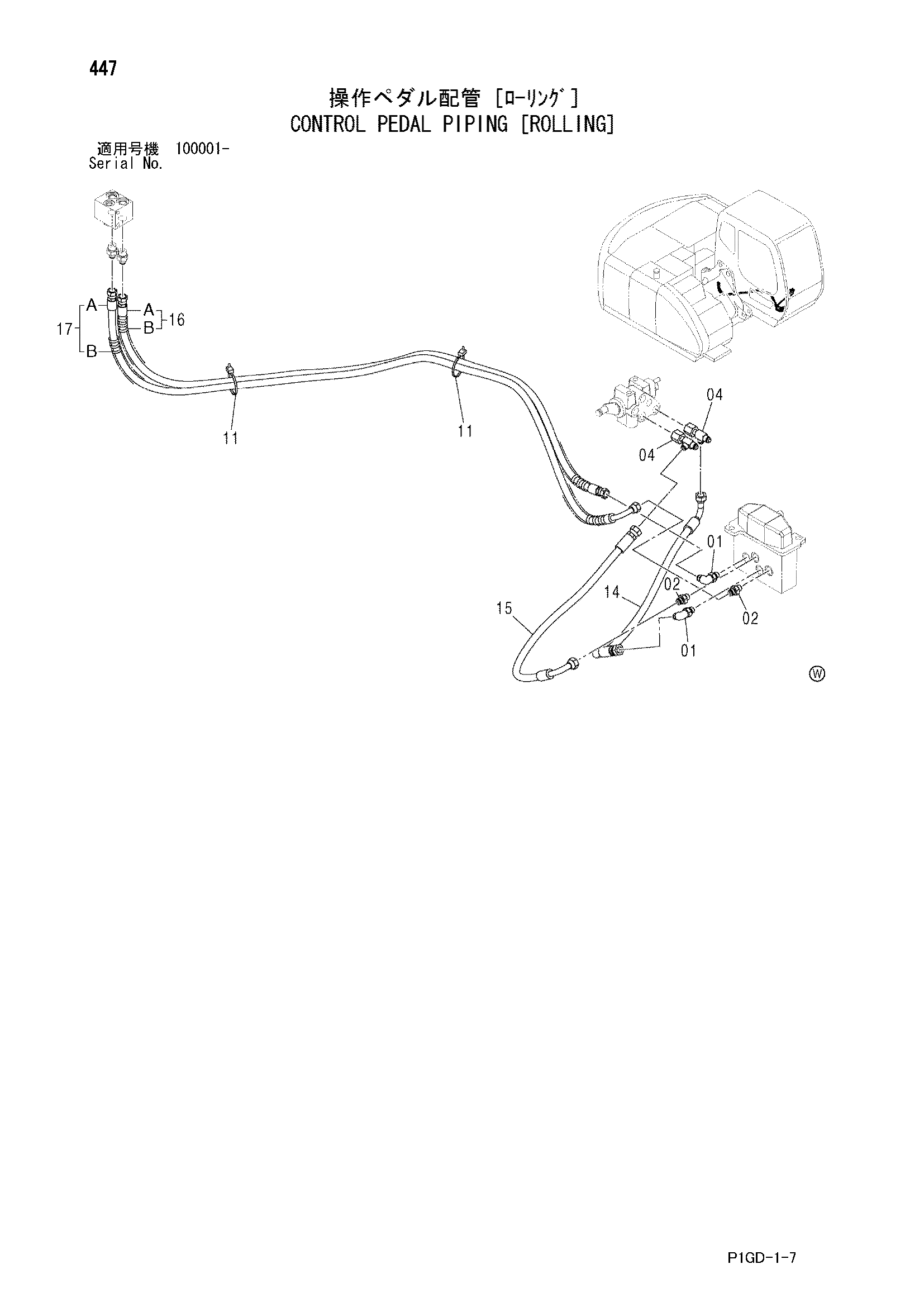

![Схема Управление педаль трубопроводы [роликовый] HITACHI ZX225USR-E](/catalog-drawings/9a/9a771c29-548a-480c-99a2-ebd7efc70f66.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 14 | 4448017 | Шланг (P) | 1 |
| 15 | 4448039 | Шланг (T) | 1 |
| 16 | 9211979 | Шланг в сборе | 1 |
| 16A | 4470858 | Шланг (1A) | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 9211980 | Шланг в сборе | 1 |
| 17A | 4470860 | Шланг (2B) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
