Топливные трубопроводы — HITACHI ZX225USR-E

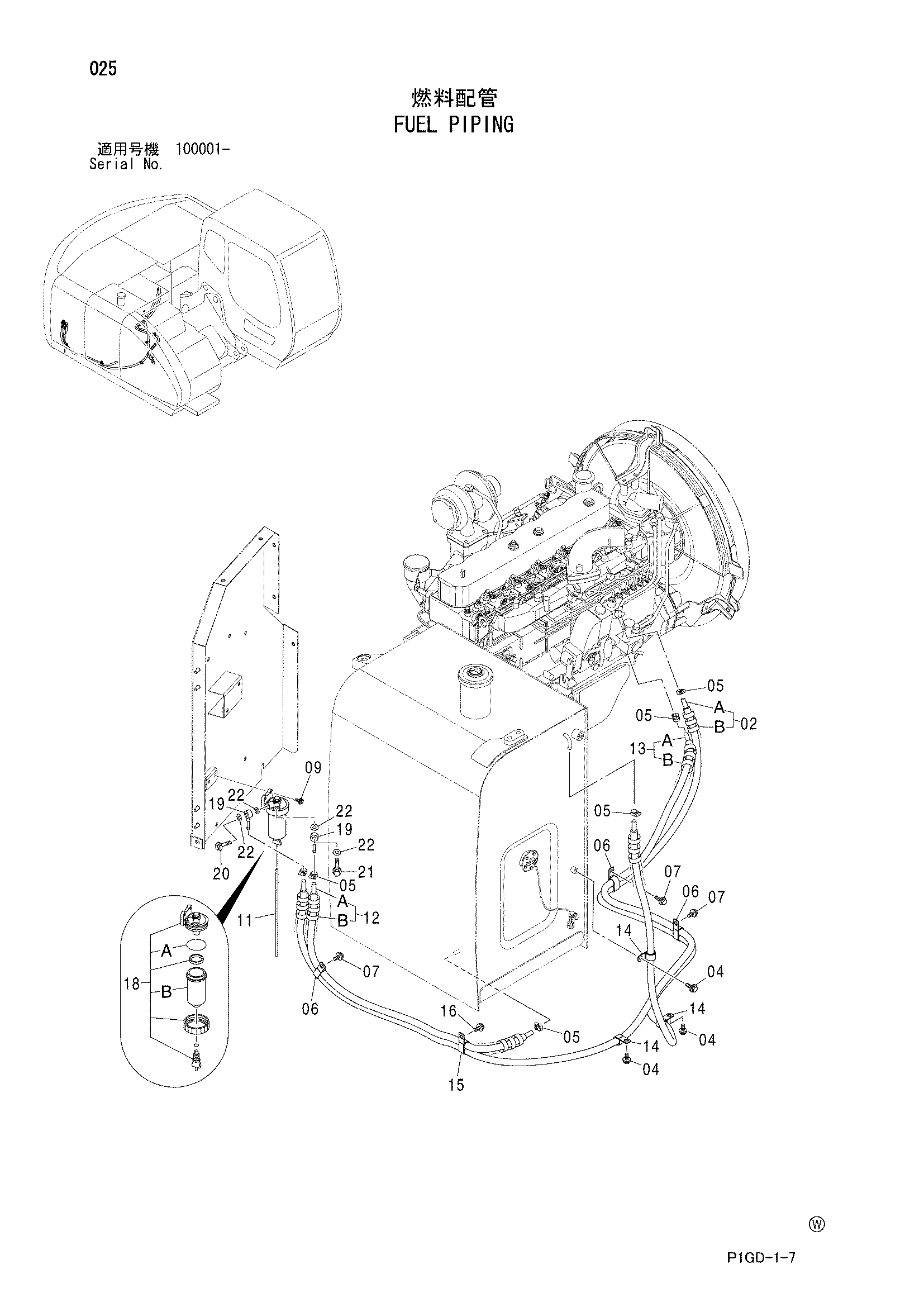

Заводская схема «Топливные трубопроводы» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9196800 | Топливный шланг в сборе | 1 |
| 02A | 4294710 | Топливный шланг | 1 |
| 02B | 4188525 | Трубка | 1 |
| 04 | J011020 | Болт с шайбой | 3 |
| 04 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 05 | 4514700 | Зажим шланг | 6 |
| 06 | 4190266 | Зажим | 3 |
| 07 | J011020 | Болт с шайбой | 3 |
| 07 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 09 | J020825 | Болт с шайбой | 2 |
| 09 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 11 | 4454462 | Виниловый шланг | 1 |
| 12 | 9199371 | Топливный шланг в сборе | 1 |
| 12A | 4404755 | Топливный шланг | 1 |
| 12B | 4291380 | Трубка | 1 |
| 13 | 9199372 | Топливный шланг в сборе | 1 |
| 13A | 4451753 | Топливный шланг | 1 |
| 13B | 4451754 | Трубка | 1 |
| 14 | 4190277 | Зажим | 3 |
| 15 | 4190265 | Зажим | 1 |
| 16 | J011020 | Болт с шайбой | 1 |
| 16 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 18 | 4452161 | Сепаратор | 1 |
| 18A | 4621868 | Уплотнительное кольцо | 1 |
| 18B | 4621773 | Корпус | 1 |
| 19 | 4452162 | Трубка топливный | 2 |
| 20 | 4452163 | Болт проушина | 1 |
| 21 | 4452164 | Фильтр гаузе | 1 |
| 22 | 4452165 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
