Гидроцилиндр рукояти <K> — HITACHI ZX225USR-E

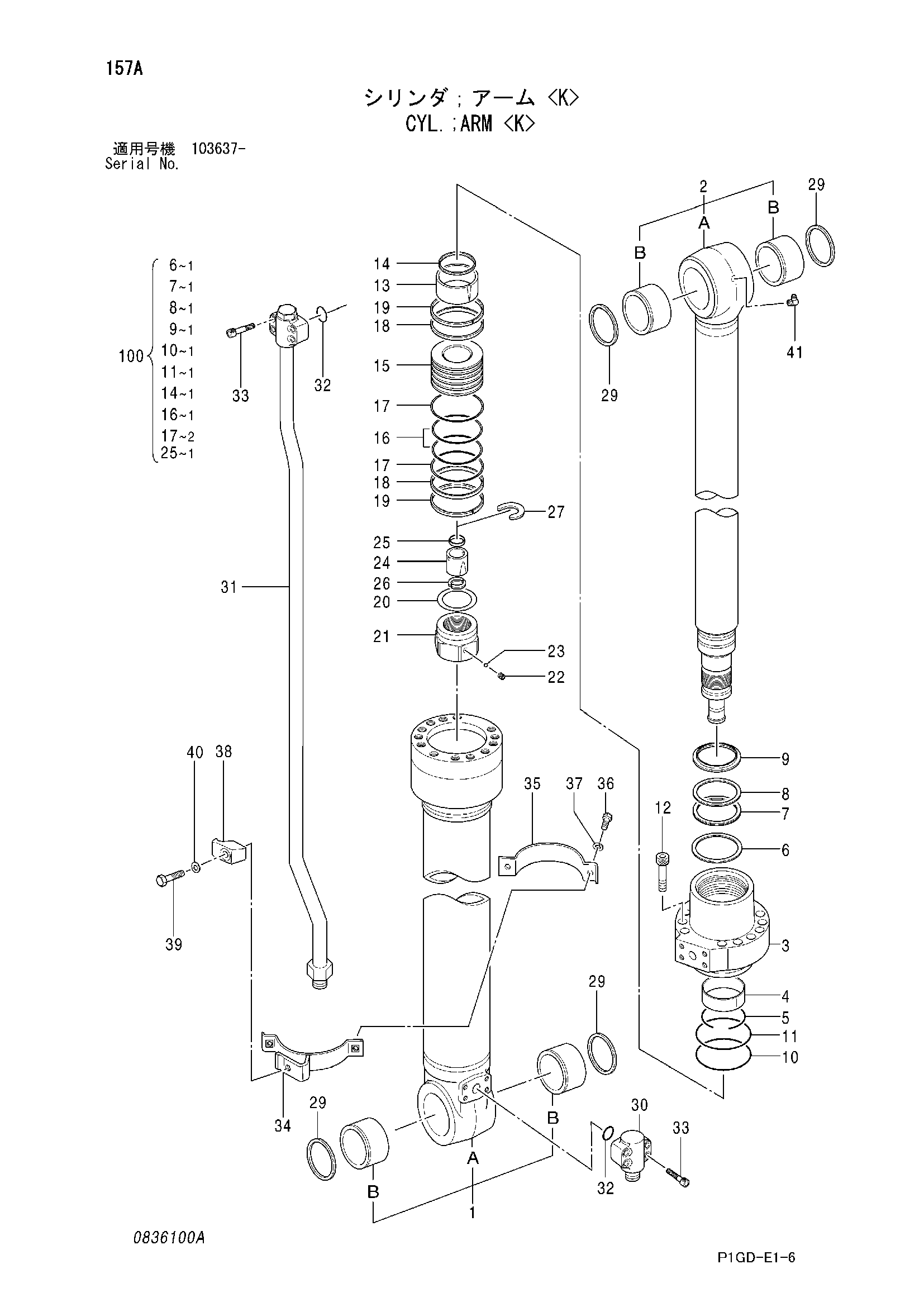

Заводская схема «Гидроцилиндр рукояти <K>» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4470801	Гидроцилиндр рукояти	1
1	0789101	Труба гидроцилиндра в сборе	1
1A	0789102 замена: 0789116	Труба гидроцилиндра	1
1A	0789116	Труба гидроцилиндра	1
1B	4352399	Втулка пальца	2
2	0836101	Шток пистин в сборе	1
2A	0836102	Шток поршня	1
2B	4352399	Втулка пальца	2
3	0836103	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Кольцо	1
6	0836105	Кольцо	1
7	0836106	U-образная манжета	1
8	0836107	Опорное кольцо	1
9	0807904	Грязесъёмное кольцо	1
10	A811130	Уплотнительное кольцо	1
11	0789107	Опорное кольцо	1
12	0219305	Болт с внутренним шестигранником	12
13	0836108	Амортизирующий подшипник	1
14	0836109	Уплотнение амортизатор	1
15	0836110	Поршень	1
16	0309210	Уплотнительное кольцо	1
17	0789109	Опорное кольцо	2
18	0789110	Кольцо	2
19	0309212	Кольцо	2
20	0836111	Регулировочная шайба	1
21	0836112	Гайка	1
22	0352715	Установочный винт	1
23	0104404	Шарик	1
24	0409913	Амортизирующий подшипник	1
25	0667411	Уплотнение амортизатор	1
26	0409915	Ограничитель	2
27	0409916	Стопорное кольцо	1
29	4067902	Пылезащитное уплотнение	4
30	0387307	Соединение	1
30	0906103	Соединение	1
31	0789112	Трубка	1
31	0836113	Трубка	1
32	984614	Уплотнительное кольцо	2
33	0309020 замена: M341236	Болт с внутренним шестигранником	8
33	M341236	Болт с внутренним шестигранником	8
34-40	0789113	Лента в сборе	1
34	0789114	Лента	1
35	0789115	Лента	1
36	0408815	Болт	2
37	0325913	Шайба	2
38	0309219	Хомут трубки	1
39	0224115	Болт	1
40	0208516	Пружинная шайба	1
41	0225709	Пресс-маслёнка	1
100	4477841	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
