Ковш 1.2 [JIS 94] — HITACHI ZX225USR-E
Заводская схема «Ковш 1.2 [JIS 94]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

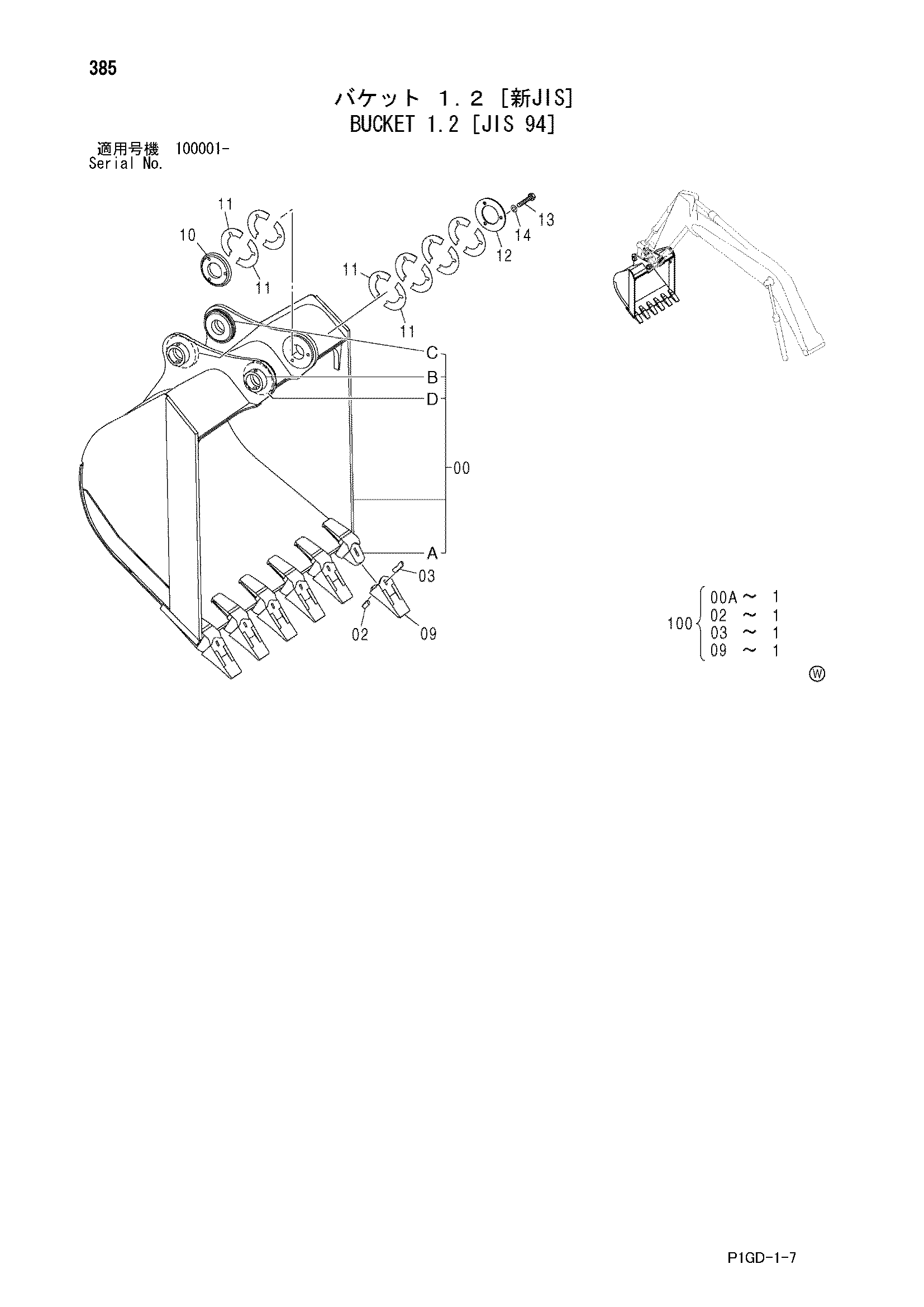

![Схема Ковш 1.2 [JIS 94] HITACHI ZX225USR-E](/catalog-drawings/f7/f78c4fc3-ede1-41e8-8b33-53ca8a1a62c1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9202093 | Ковш в сборе | 1 | |
| 00 | 8084343 | Ковш | 1 |
| 00A | 4414271 | Адаптер зуба | 6 |
| 00B | 4454563 | Ограничитель | 2 |
| 00C | 4225804 | Бобышка | 2 |
| 00D | 4445241 | Бобышка | 1 |
| 02 | 4501625 | Резиновый фиксатор | 6 |
| 03 | 4501627 | Стопорный палец | 6 |
| 09 | 4427919 | Коронка зуба | 6 |
| 10 | 4445245 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба 1.0 | 12 |
| 12 | 4275783 | Пластина | 1 |
| 13 | J901480 | Болт | 3 |
| 14 | A590914 | Пружинная шайба | 3 |
| 100 | 9200867 | Комплект наконечник | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
