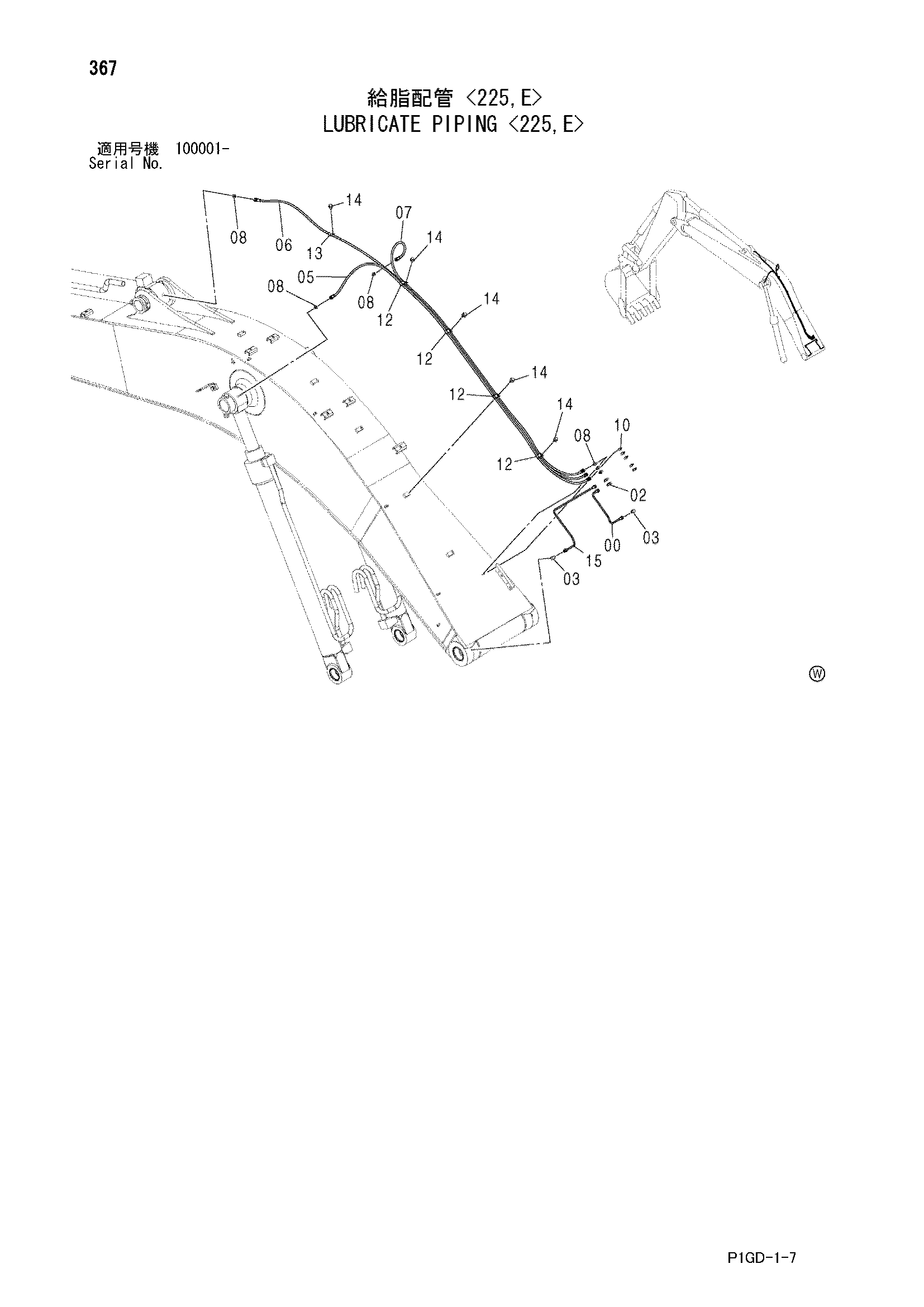

Трубопроводы системы смазки <225, E> — HITACHI ZX225USR-E
Заводская схема «Трубопроводы системы смазки <225, E>» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361000 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 05 | 4429280 | Пластиковый шланг | 1 |
| 06 | 4429287 | Пластиковый шланг | 1 |
| 07 | 4429283 | Пластиковый шланг | 1 |
| 08 | 4154651 | Адаптер | 6 |
| 10 | 4148896 | Пресс-маслёнка | 5 |
| 12 | 4252877 | Зажим | 4 |
| 13 | 4190261 | Зажим | 1 |
| 14 | J011016 | Болт с шайбой | 5 |
| 14 | J271016 замена: J901016 | Болт с шайбой | 5 |
| 15 | 4370555 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
