Основные гидролинии (гидромолот и гидроножницы) [EU] — HITACHI ZX225USR-E

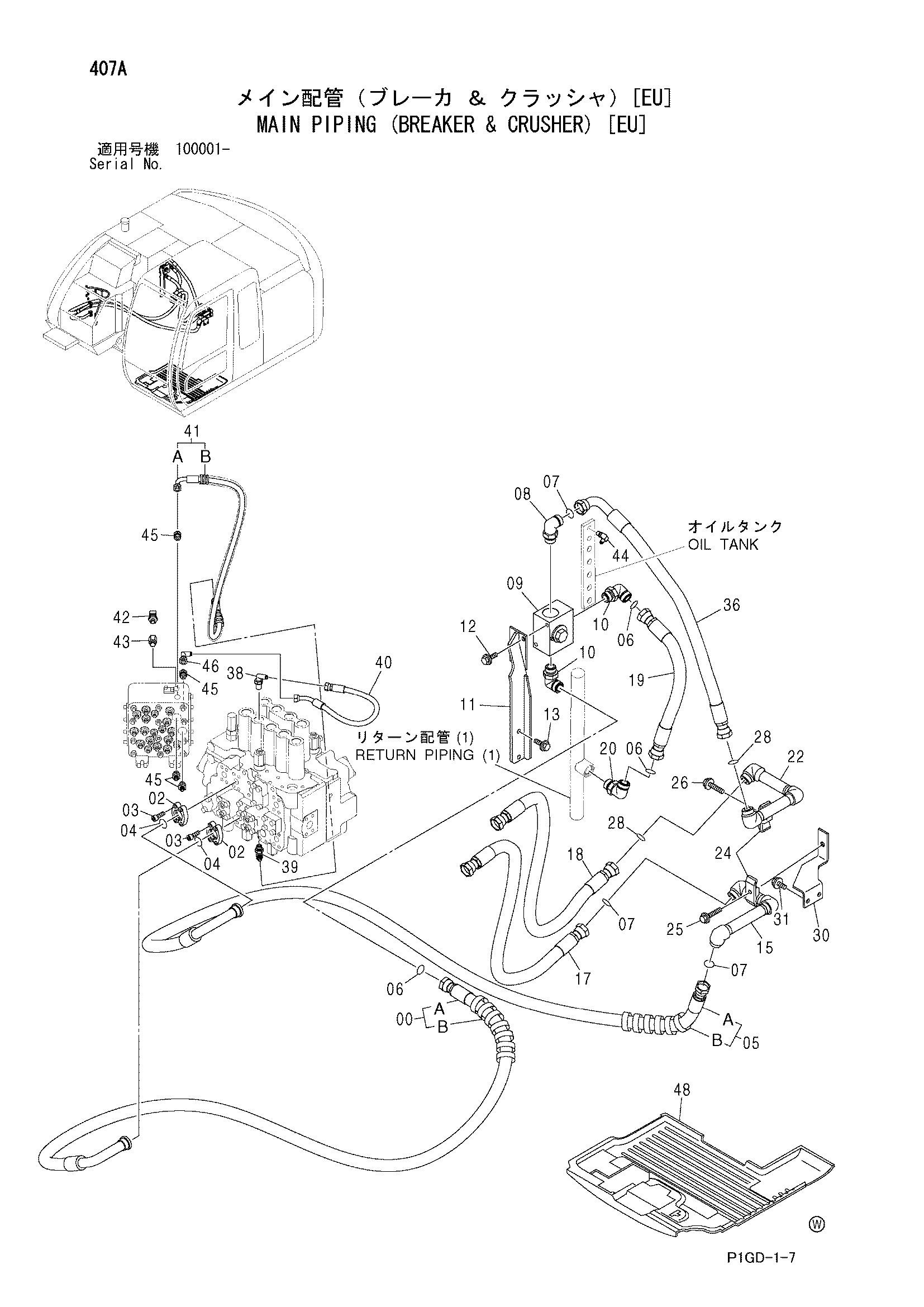

Заводская схема «Основные гидролинии (гидромолот и гидроножницы) [EU]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (гидромолот и гидроножницы) [EU] HITACHI ZX225USR-E](/catalog-drawings/79/79fa9a65-fa1e-4d6c-88f5-7a53abb7936d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9205490 | Шланг в сборе | 1 |
| 00A | 4450047 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 9 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 9205491 | Шланг в сборе | 1 |
| 05A | 4450048 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 8 |
| 06 | 4187329 | Уплотнительное кольцо | 3 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | A853388 | Угловой штуцер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 10 | A853380 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 8080004 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 13 | J021235 | Болт с шайбой | 2 |
| 13 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 15 | 9755223 | Трубка | 1 |
| 17 | 4455436 | Шланг | 1 |
| 18 | 4614822 | Шланг | 1 |
| 19 | 4483943 | Шланг | 1 |
| 20 | A853380 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 8091967 | Трубка | 1 |
| 24 | 4189860 | Хомут трубки | 2 |
| 25 | J011275 | Болт с шайбой | 1 |
| 25 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 26 | J011270 | Болт с шайбой | 1 |
| 26 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 28 | 4187329 | Уплотнительное кольцо | 2 |
| 30 | 8083286 | Кронштейн | 1 |
| 31 | J011225 | Болт с шайбой | 2 |
| 31 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 36 | 4483939 | Шланг | 1 |
| 38 | 4208913 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852333 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4448064 | Шланг (14) | 1 |
| 41 | 9197276 | Шланг в сборе | 1 |
| 41A | 4448043 | Шланг (13) | 1 |
| 41B | 4327293 | Защитный кожух | 2 |
| 42 | 4436535 | Датчик давления | 1 |
| 43 | 4263446 | Переходник S | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852322 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852133 | Адаптер | 4 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4239976 | Унион S | 1 |
| 48 | 3096609 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
