Дренажные трубопроводы — HITACHI ZX225USR-E

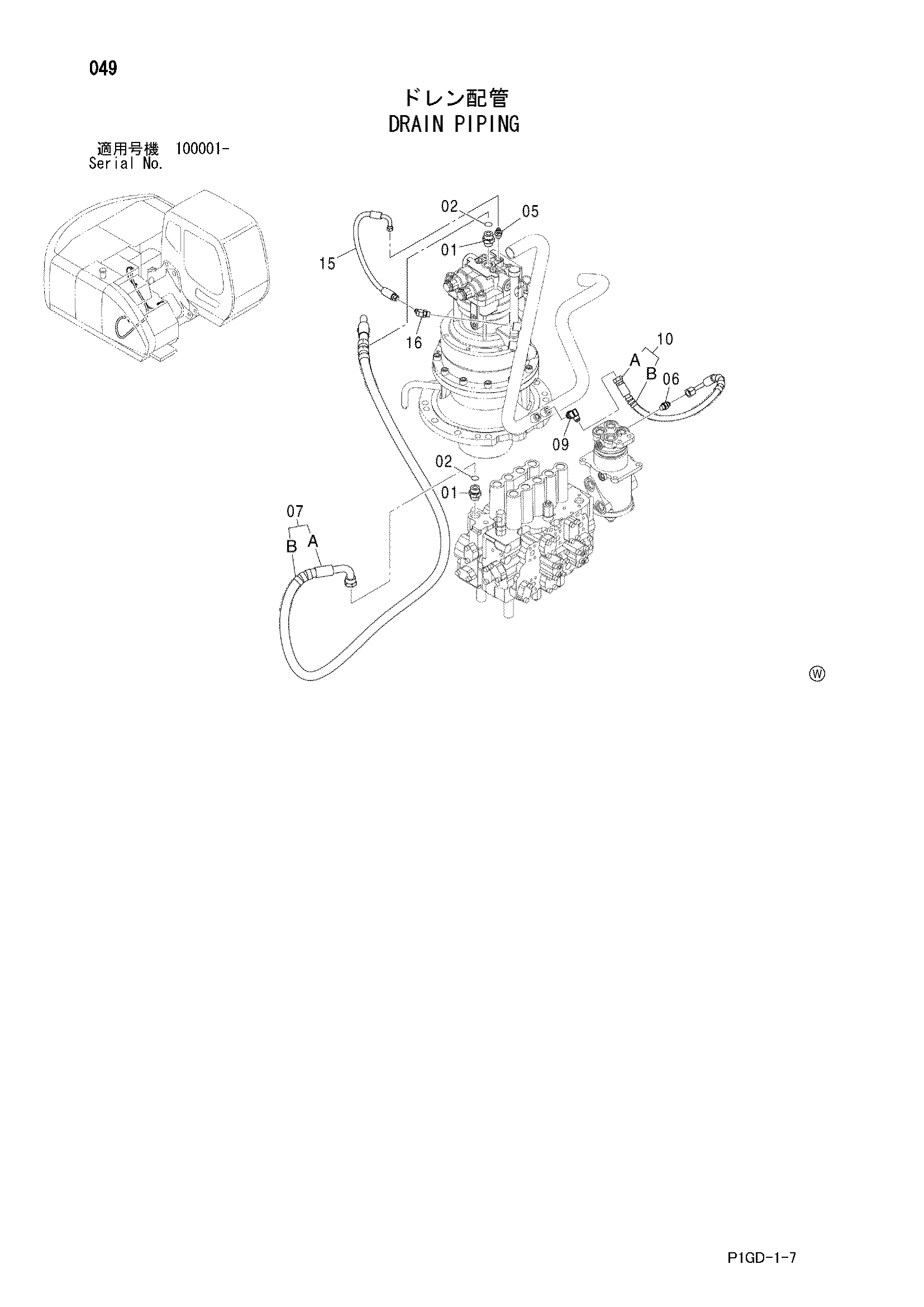

Заводская схема «Дренажные трубопроводы» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853166 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852134 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9193550 | Шланг в сборе | 1 |
| 07A | 4437105 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 7 |
| 09 | A852334 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9202218 | Шланг в сборе | 1 |
| 10A | 4442765 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 15 | 4456838 | Шланг | 1 |
| 16 | A852233 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
