Центральный коллектор [роликовый] — HITACHI ZX225USR-E

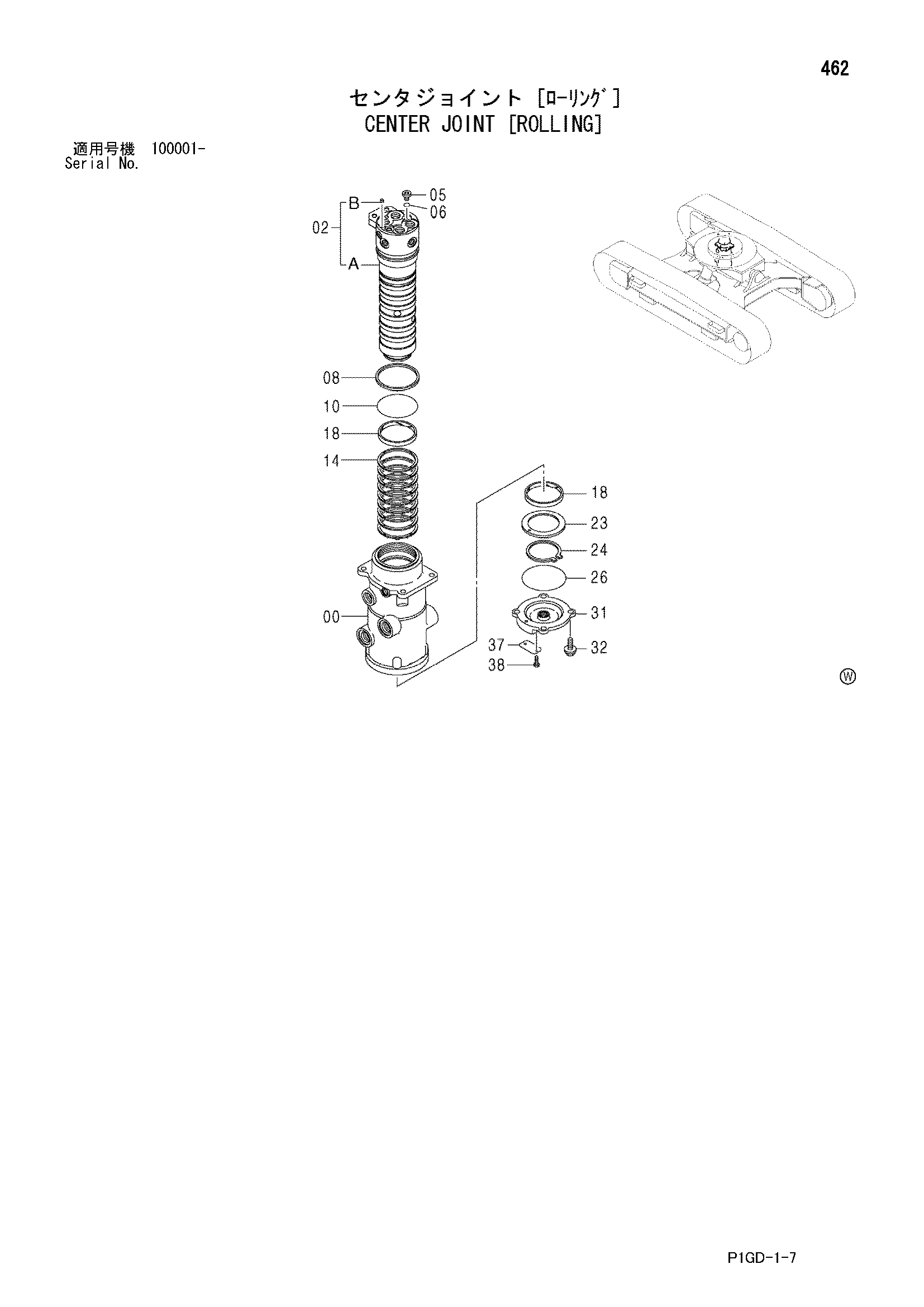

Заводская схема «Центральный коллектор [роликовый]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Центральный коллектор [роликовый] HITACHI ZX225USR-E](/catalog-drawings/bf/bf2d1579-5c41-484d-8f19-782249835654.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9145933 | Центральный коллектор | 1 | |
| 00 | 0002050 | Корпус | 1 |
| 02 | 9145934 | Шпиндель | 1 |
| 05 | 4336167 | Пробка | 2 |
| 06 | 4509180 | Уплотнительное кольцо | 2 |
| 08 | 4359551 | Пылезащитное уплотнение | 1 |
| 10 | 4430508 | Уплотнительное кольцо | 1 |
| 14 | 4359550 | Масляное уплотнение | 9 |
| 18 | 4359549 | Втулка | 2 |
| 23 | 4359548 | Кольцо | 1 |
| 24 | 991350 | Стопорное кольцо | 1 |
| 26 | A810125 | Уплотнительное кольцо | 1 |
| 31 | 3074241 | Крышка | 1 |
| 32 | J011230 | Болт с шайбой | 4 |
| 32 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 37 | 3074355 | Информационная табличка | 1 |
| 38 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
