Пилотные гидролинии (I-2) — HITACHI ZX225USR-E

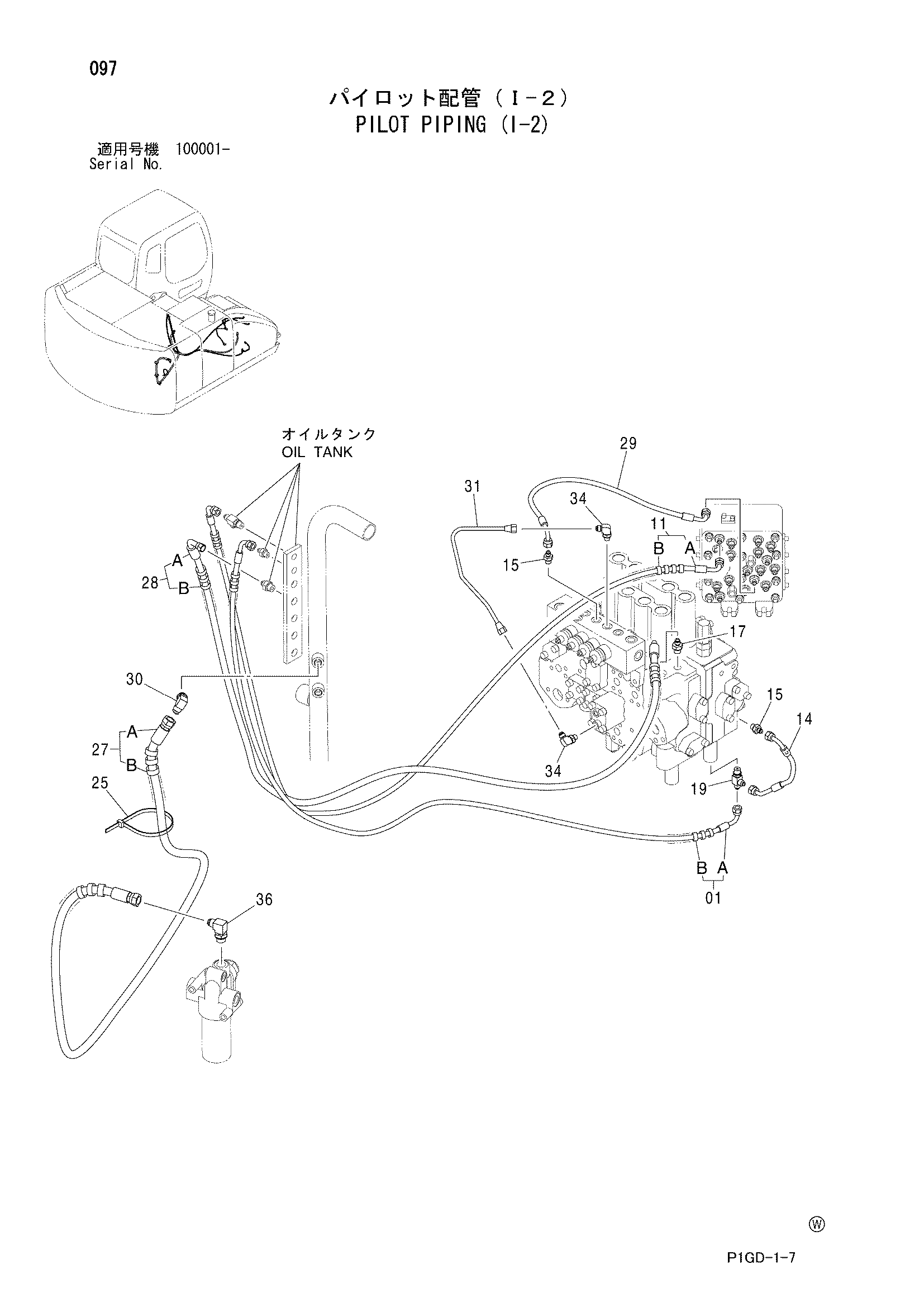

Заводская схема «Пилотные гидролинии (I-2)» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9190555 | Шланг в сборе | 1 |
| 01A | 4437097 | Пластиковый шланг (SM) | 1 |
| 01B | 4327293 | Защитный кожух | 4 |
| 11 | 9190557 | Шланг в сборе | 1 |
| 11A | 4437100 | Пластиковый шланг (DG) | 1 |
| 11B | 4327293 | Защитный кожух | 4 |
| 14 | 4427357 | Шланг | 1 |
| 15 | A852122 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4121859 | Ленточный зажим | 1 |
| 27 | 9196427 | Шланг в сборе | 1 |
| 27A | 4447434 | Шланг (TA) | 1 |
| 27B | 4327293 | Защитный кожух | 6 |
| 28 | 9196426 | Шланг в сборе | 1 |
| 28A | 4441410 | Пластиковый шланг (DC) | 1 |
| 28B | 4327293 | Защитный кожух | 4 |
| 29 | 4442812 | Пластиковый шланг (DD) | 1 |
| 30 | A852334 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4452054 | Трубка | 1 |
| 34 | 4293950 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852344 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
