2 Ходовой многофункциональный рычаг трубопроводы [STD] — HITACHI ZX225USR-E
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы [STD]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

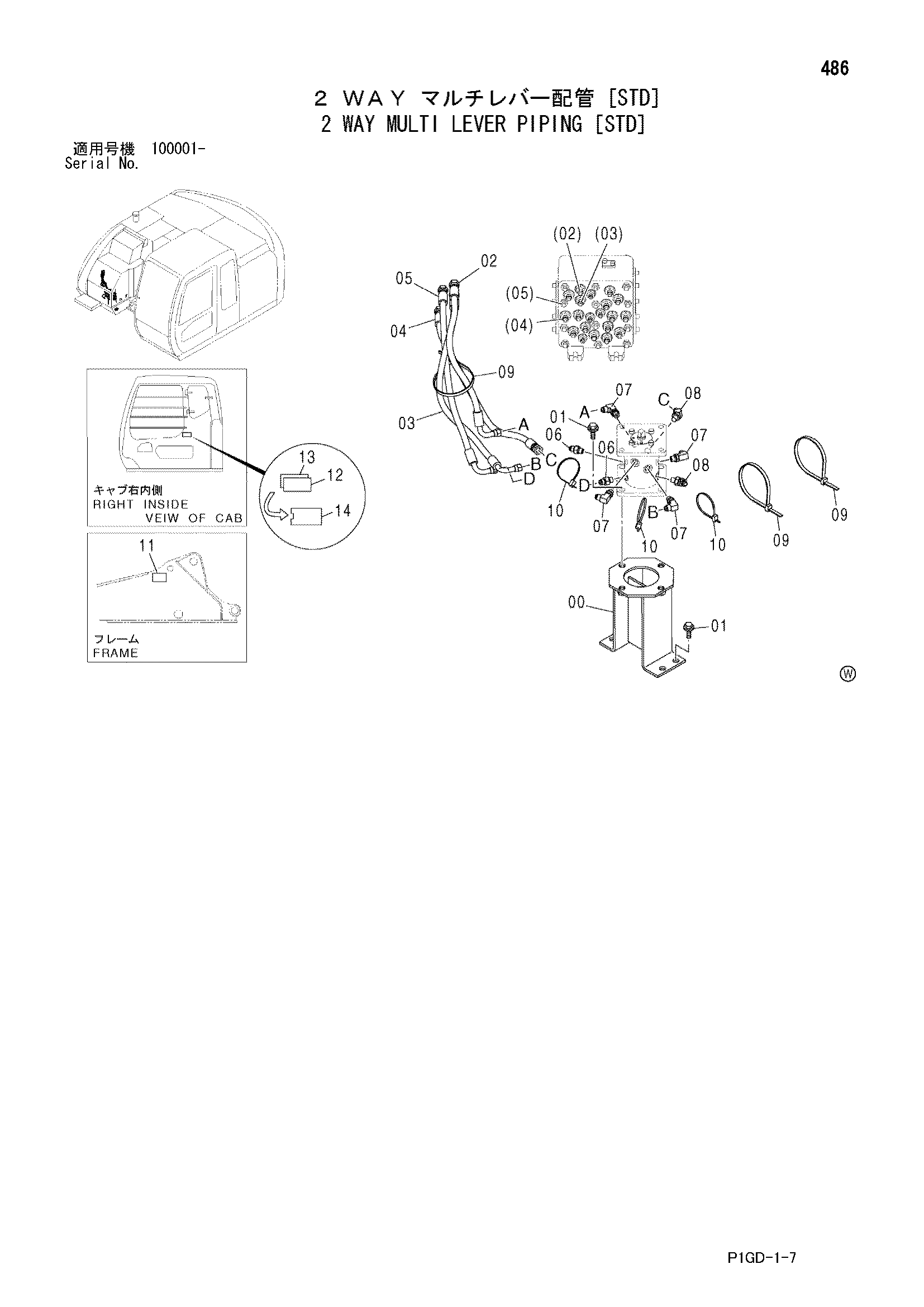

![Схема 2 Ходовой многофункциональный рычаг трубопроводы [STD] HITACHI ZX225USR-E](/catalog-drawings/99/99b39966-4482-499a-8281-a32c6e6a0234.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084030 | Кронштейн | 1 |
| 01 | J021235 | Болт с шайбой | 8 |
| 01 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 02 | 4454399 | Шланг (1, C) | 1 |
| 03 | 4454400 | Шланг (2, D) | 1 |
| 04 | 4454401 | Шланг (3, F) | 1 |
| 05 | 4454412 | Шланг (4, E) | 1 |
| 06 | A852123 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852223 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4121859 | Ленточный зажим | 3 |
| 10 | 4055312 | Ленточный зажим | 3 |
| 11 | 3085452 | Информационная табличка | 1 |
| 12 | 4419224 | Пластина (A тип) | 1 |
| 13 | 4419223 | Пластина (B тип) | 1 |
| 14 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
