Электрический тип управление детали — HITACHI ZX225USR-E

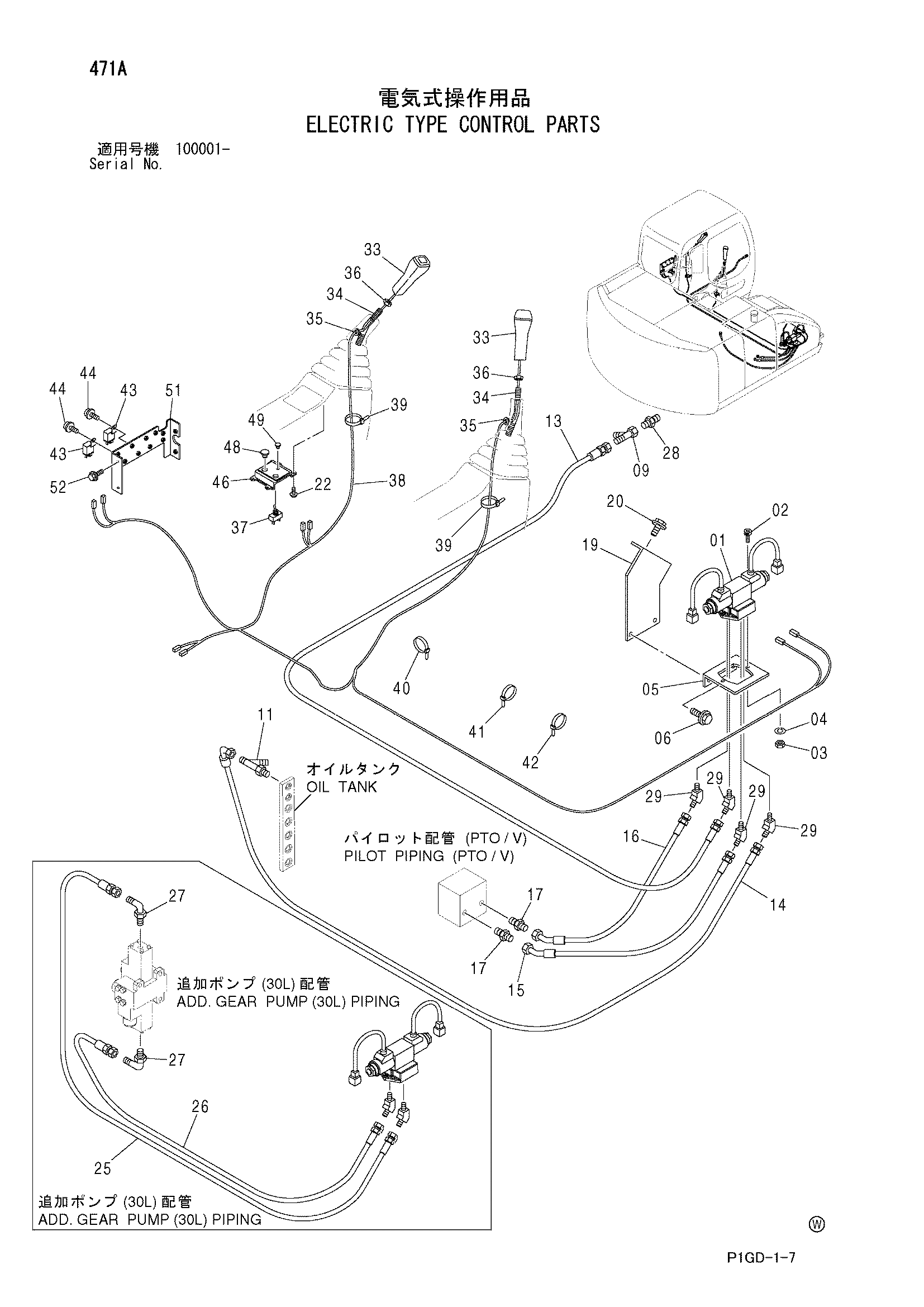

Заводская схема «Электрический тип управление детали» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4350150	Электромагнитный клапан	1
02	J780625	Болт с внутренним шестигранником	2
03	M500605	Гайка	2
04	A590906	Пружинная шайба	2
05	4291461	Кронштейн	1
06	J011230	Болт с шайбой	2
06	J271230 замена: J901230	Болт с шайбой	2
09	4239976	Унион S	1
11	A852422	Тройник	1
11A	957366	Уплотнительное кольцо	1
13	4269829	Шланг	1
14	4313266	Шланг	1
15	4214485	Шланг	1
16	4210329	Шланг	1
17	A852132	Адаптер	2
17A	4509180	Уплотнительное кольцо	1
19	8083294	Кронштейн	1
20	J011025	Болт с шайбой	2
20	J271025 замена: J901025	Болт с шайбой	2
22	4452613	Самонарезающий винт	4
25	4258889	Шланг	1
26	4218429	Шланг	1
27	A852322	Угловой штуцер	2
27A	957366	Уплотнительное кольцо	1
28	4458842	Соединительный штуцер	1
29	4231245	Угловой штуцер	4
33	4319774	Рукоятка	2
34	9739222	Рычаг	2
35	487081	Резиновая втулка	2
36	J952014	Гайка	2
37	4242001	Выключатель тумблер	1
38	2046242	Жгут проводов	1
39	4300351	Ленточный зажим	2
40	4163044	Ленточный зажим	10
41	4121859	Ленточный зажим	4
42	4055312	Ленточный зажим	10
43	4414207	Реле	2
44	J460614	Винт с шайбой	2
46	3091842	Панель	1
48	4294437	Колпачок	1
49	4385236	Колпачок	1
51	8082783	Кронштейн	1
52	J020616	Болт с шайбой	4
52	J260616 замена: J900616	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
