Кабина (2) [EU] — HITACHI ZX225USR-E

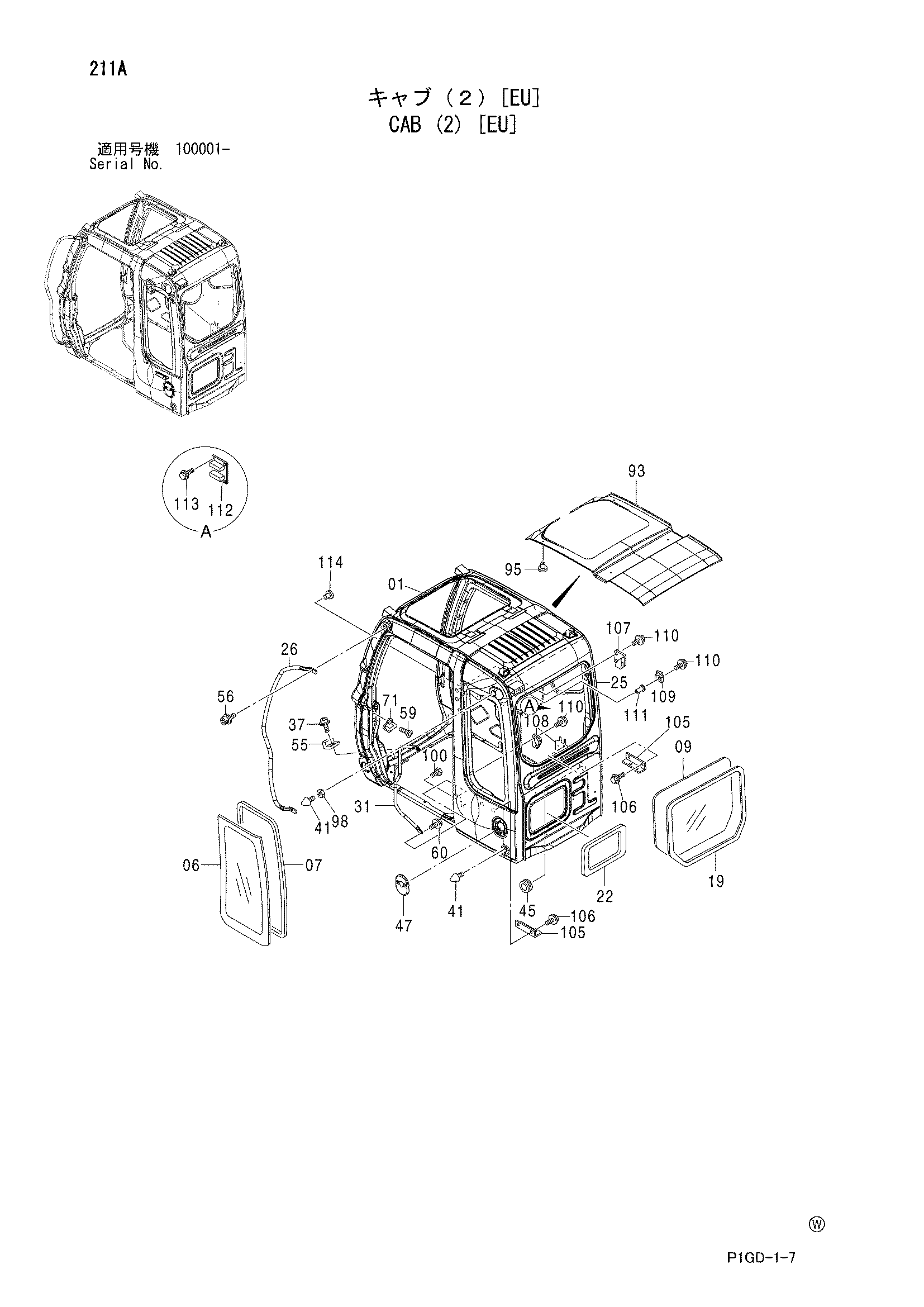

Заводская схема «Кабина (2) [EU]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кабина (2) [EU] HITACHI ZX225USR-E](/catalog-drawings/e8/e8f5ddcb-91ca-42e2-9152-c96be1b839d9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4607404 | Кабина [EU] | 1 |
| 01 | 4607405 | Кабина | 1 |
| 01 | 4607406 | Кабина (с вандал крюк) | 1 |
| 06 | 4602567 | Стекло | 1 |
| 07 | 4400079 | Резиновое уплотнение | 1 |
| 09 | 4602569 | Стекло | 1 |
| 19 | 4602577 | Резиновая прокладка | 1 |
| 22 | 4453667 | Резиновая прокладка | 1 |
| 25 | 4456175 | Резиновая прокладка | 2 |
| 26 | 4453662 | Поручень | 1 |
| 31 | 4453663 замена: 4668617 | Поручень | 1 |
| 31 | 4668617 | Поручень | 1 |
| 37 | M470616 | Винт | 2 |
| 41 | 4607408 | Ограничитель | 2 |
| 45 | 4607409 | Резиновая втулка | 1 |
| 47 | 4456654 | Крышка | 1 |
| 55 | 4369675 | Резиновая прокладка | 2 |
| 56 | 4320149 | Болт с шайбой | 2 |
| 59 | 4320163 | Винт | 2 |
| 60 | 4372219 замена: J271030 | Болт с шайбой | 2 |
| 60 | J271030 | Болт с шайбой | 2 |
| 60A | J901030 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 71 | 4369627 | Ответная планка | 1 |
| 93 | 4453665 | Лист | 1 |
| 95 | 4453666 | Зажим | 14 |
| 98 | 4295662 | Гайка | 1 |
| 100 | 4320150 | Болт | 1 |
| 105 | 4456181 | Кронштейн | 2 |
| 106 | J021025 | Болт с шайбой | 4 |
| 106 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 107 | 4456182 | Резиновая прокладка | 1 |
| 108 | 4456183 | Резиновая прокладка | 1 |
| 109 | 4456184 | Резиновая прокладка | 1 |
| 110 | 4372224 | Болт с шайбой | 5 |
| 111 | 4456185 | Гайка | 1 |
| 112 | 4477457 | Кронштейн | 1 |
| 113 | 4372219 | Болт с шайбой | 4 |
| 114 | 4372088 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
