Вспомогательный трубопроводы (стрела) [EU] — HITACHI ZX225USR-E
Заводская схема «Вспомогательный трубопроводы (стрела) [EU]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

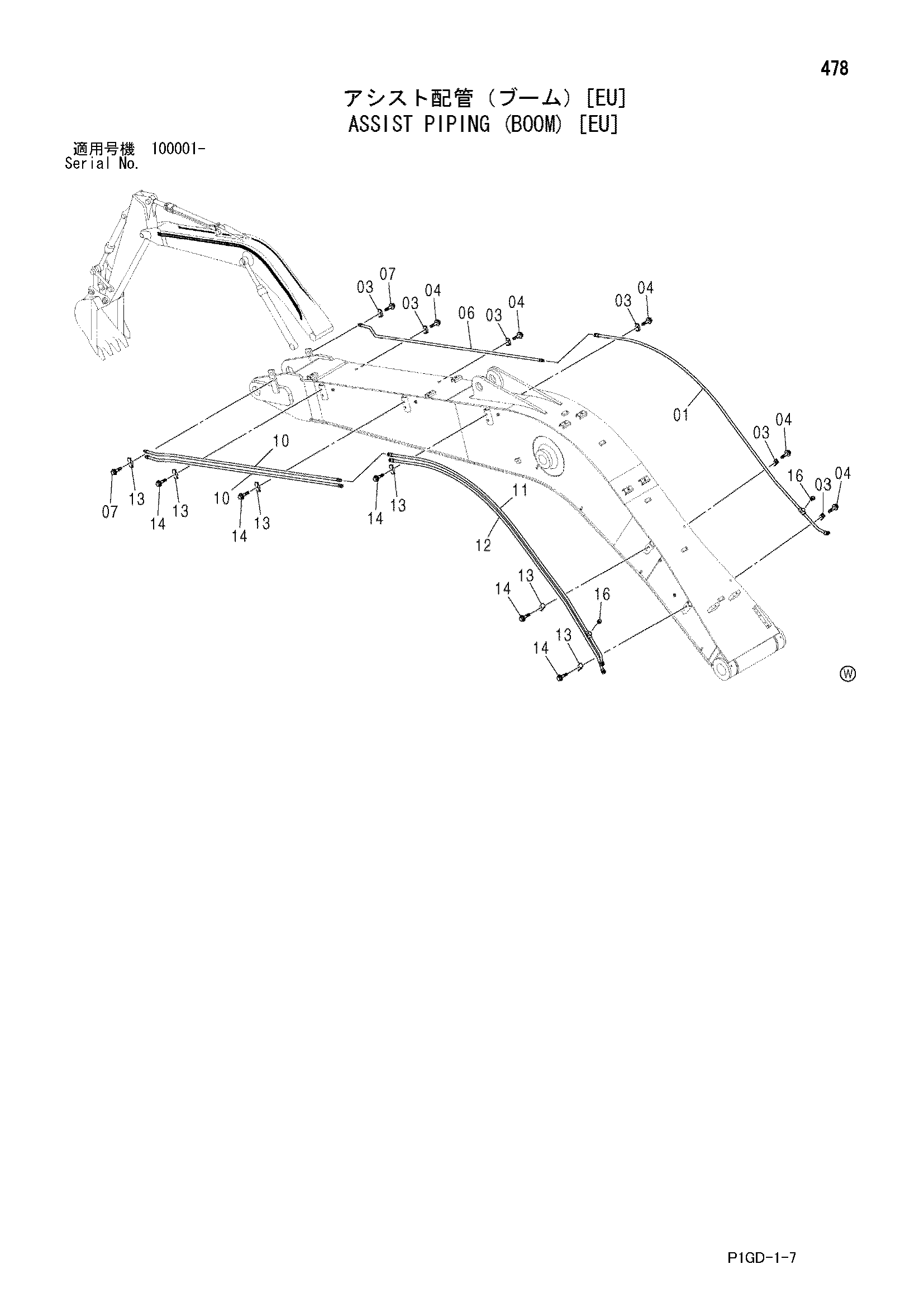

![Схема Вспомогательный трубопроводы (стрела) [EU] HITACHI ZX225USR-E](/catalog-drawings/41/41597ba7-1eea-4fdc-9e1f-8bae9e95a66c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8070892 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 6 |
| 04 | J011250 | Болт с шайбой | 5 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 5 |
| 06 | 8078448 | Трубка | 1 |
| 07 | J011260 | Болт с шайбой | 2 |
| 07 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 10 | 8078451 | Трубка | 2 |
| 11 | 8065843 | Трубка | 1 |
| 12 | 8065842 | Трубка | 1 |
| 13 | 4189858 | Хомут трубки | 6 |
| 14 | J011250 | Болт с шайбой | 5 |
| 14 | J271250 замена: J901250 | Болт с шайбой | 5 |
| 16 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
