Пилотные гидролинии (C-3) [роликовый] — HITACHI ZX225USR-E

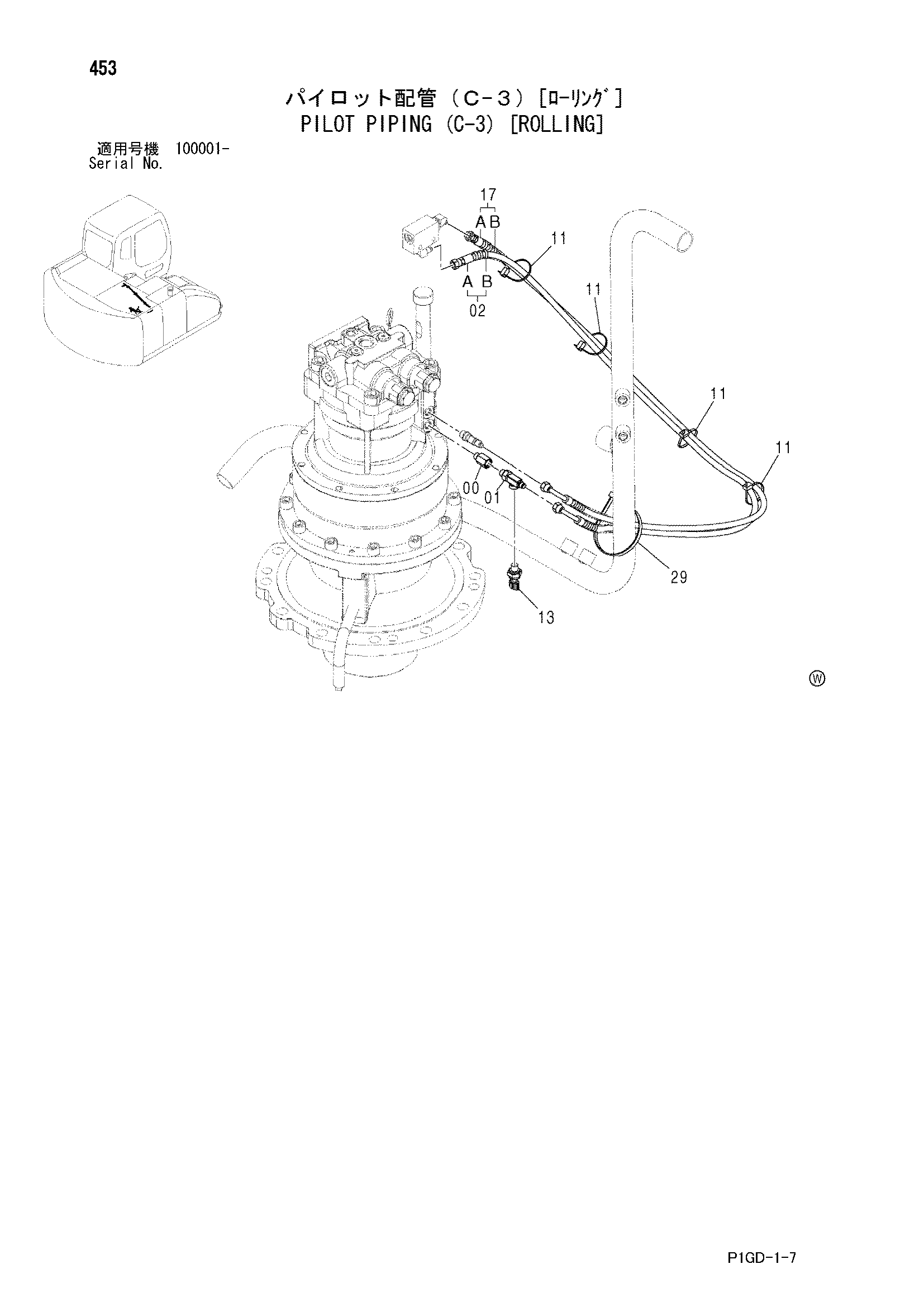

Заводская схема «Пилотные гидролинии (C-3) [роликовый]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (C-3) [роликовый] HITACHI ZX225USR-E](/catalog-drawings/2e/2ea7a3fa-cfd0-49a2-9a36-e76a0c728673.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463097 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4364784 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 9206922 | Шланг в сборе | 1 |
| 02A | 4463102 | Шланг (CS) | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 11 | 4055312 | Ленточный зажим | 4 |
| 13 | 4436535 | Датчик давления | 1 |
| 17 | 9206716 | Шланг в сборе | 1 |
| 17A | 4462649 | Шланг (SHB) | 1 |
| 17B | 4327293 | Защитный кожух | 3 |
| 29 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
