Боковой ответвление трубопроводы <225, K> — HITACHI ZX225USR-E

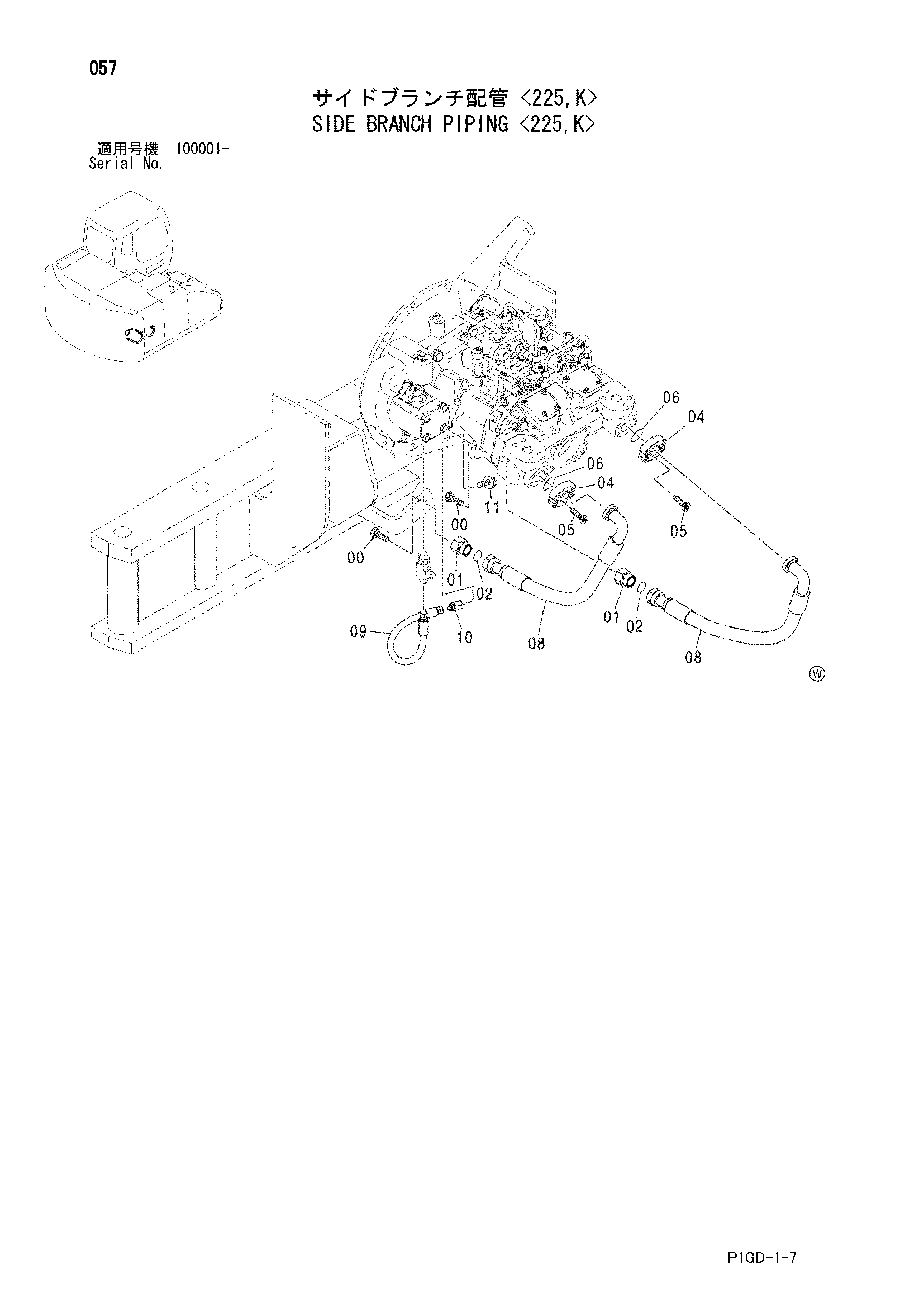

Заводская схема «Боковой ответвление трубопроводы <225, K>» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J011235 | Болт с шайбой | 2 |
| 00 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 01 | 4204882 | Пробка | 2 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4506459 | Разъёмный фланец | 4 |
| 05 | J781035 | Болт с внутренним шестигранником | 8 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 08 | 4436937 | Шланг | 2 |
| 09 | 4442133 | Шланг | 1 |
| 10 | 4444381 | Пробка | 1 |
| 11 | J011030 | Болт с шайбой | 1 |
| 11 | J271030 замена: J901030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
