Рама — HITACHI ZX225USR-E

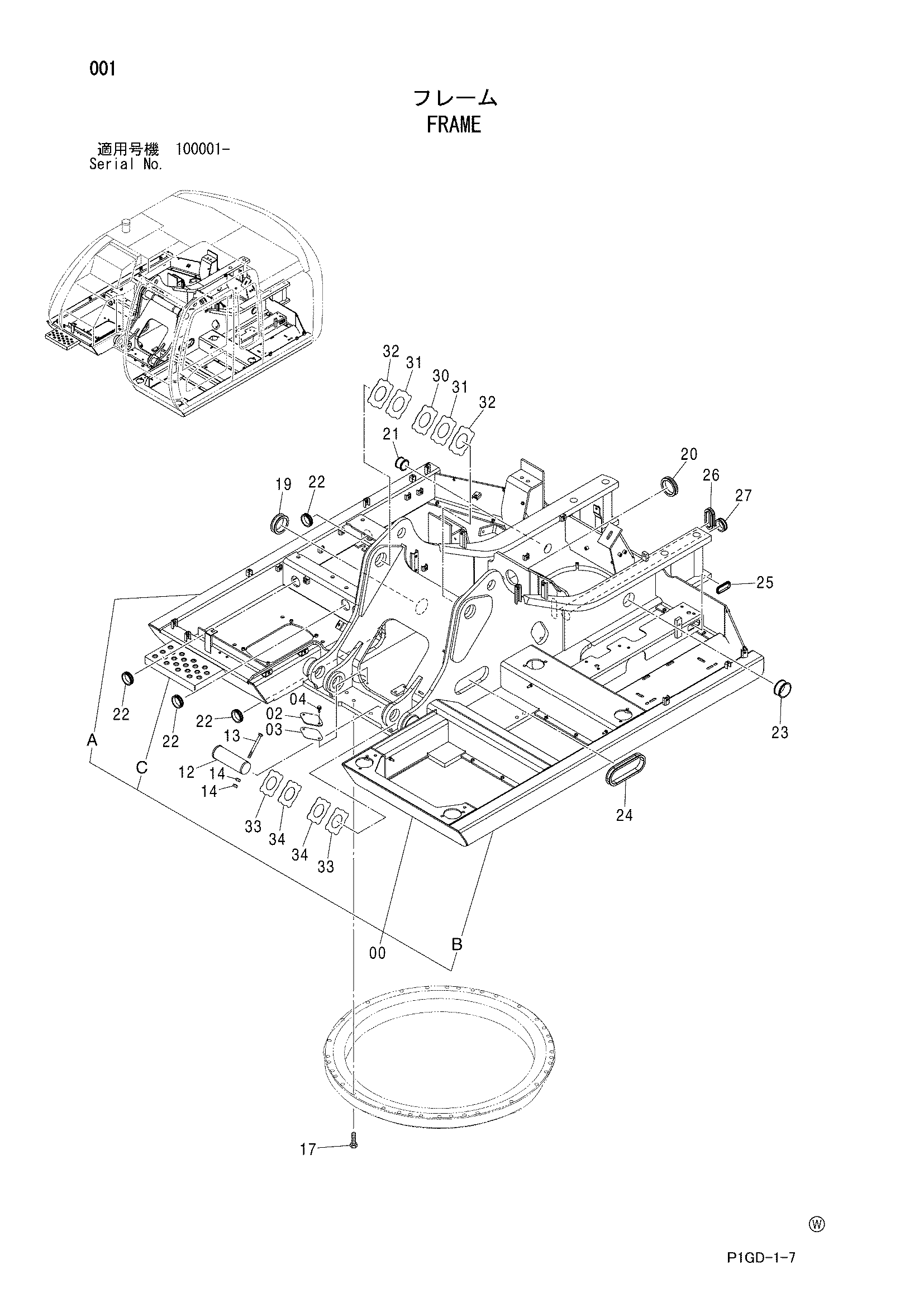

Заводская схема «Рама» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007325 | Рама основной | 1 |
| 00A | 3089607 | Трубка (правый) | 1 |
| 00B | 3090793 | Трубка (левый) | 1 |
| 00C | 3084653 | Ступень | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 12 | 3088573 | Палец | 2 |
| 13 | 4435129 | Стопорный палец | 2 |
| 14 | J950016 | Гайка | 4 |
| 17 | J922000 | Болт | 32 |
| 19 | 4191977 | Резиновая втулка | 1 |
| 20 | 4201986 | Резиновая втулка | 1 |
| 21 | 4389029 | Резиновая втулка | 1 |
| 22 | 4389040 | Резиновая втулка | 4 |
| 23 | 4439069 | Резиновая втулка | 1 |
| 24 | 4439091 | Резиновая втулка | 1 |
| 25 | 4430658 | Резиновая втулка | 1 |
| 26 | 4448453 | Резиновая втулка | 1 |
| 27 | 4255530 | Резиновая втулка | 1 |
| 30 | 4460370 | Упорная пластина 1.5 | 1 |
| 31 | 4444284 | Упорная пластина 1.0 | 2 |
| 32 | 4444285 | Упорная пластина 2.0 | 2 |
| 33 | 4444286 | Упорная пластина 1.0 | 4 |
| 34 | 4444287 | Упорная пластина 2.0 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
