Насос блок <225, K, роликовый> — HITACHI ZX225USR-E

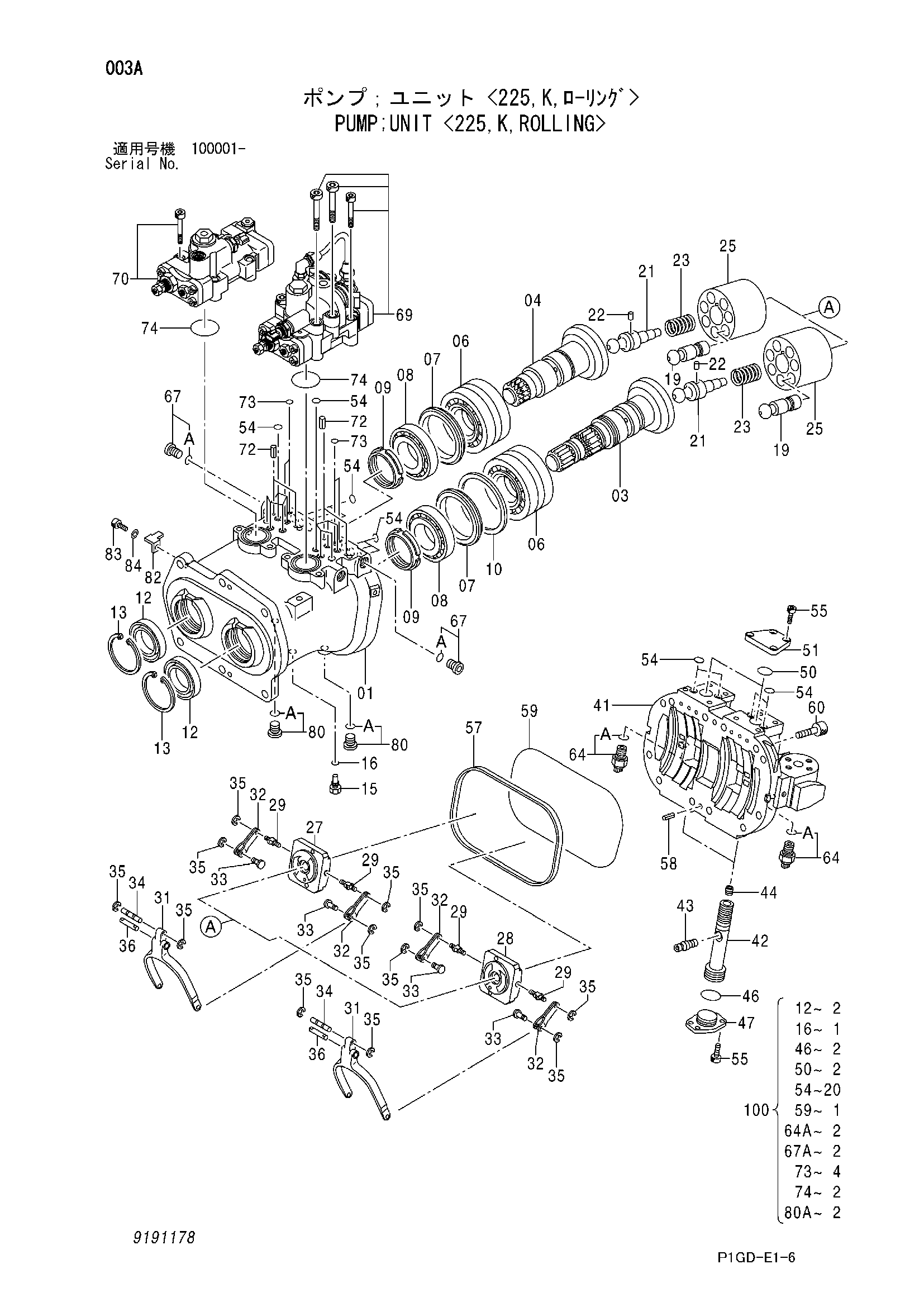

Заводская схема «Насос блок <225, K, роликовый>» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1026679 | Корпус насос | 1 |
| 01 | 1032319 | Корпус насос | 1 |
| 03 | 2036807 | Дисковый дривинг | 1 |
| 03 | 2043207 | Дисковый дривинг | 1 |
| 04 | 2036808 | Дисковый дривинг | 1 |
| 04 | 2043211 | Дисковый дривинг | 1 |
| 06 | 4337419 | Роликовый подшипник | 2 |
| 06 | 4410050 | Роликовый подшипник | 2 |
| 07 | 4348182 | Кольцо | 2 |
| 07 | 4339171 | Кольцо | 2 |
| 08 | 4337483 | Роликовый подшипник | 2 |
| 08 | 4622945 | Роликовый подшипник | 2 |
| 09 | 4178173 | Гайка подшипник. | 2 |
| 10 | 4338907 | Кольцо упорный | 1 |
| 12 | 4333170 | Масляное уплотнение | 2 |
| 13 | 4116290 | Стопорное кольцо | 2 |
| 15 | 4233165 | Пробка | 1 |
| 16 | 957366 | Уплотнительное кольцо | 1 |
| 19 | 8059452 | Поршень | 14 |
| 21 | 4337035 | Вал центральный | 2 |
| 22 | 4198956 | Палец | 2 |
| 23 | 4179181 | Пружина сжатия | 2 |
| 25 | 2036744 | Ротор | 2 |
| 27 | 2036795 | Клапан | 1 |
| 28 | 2036786 | Клапан | 1 |
| 29 | 4179179 | Палец | 4 |
| 31 | 3075674 | Тяга | 2 |
| 32 | 9724756 | Рычаг | 4 |
| 33 | 4179177 | Палец | 4 |
| 34 | 4179176 | Палец | 2 |
| 35 | 4146370 | Стопорное кольцо | 12 |
| 36 | 4200227 | Палец | 2 |
| 41 | 1028267 | Головка | 1 |
| 42 | 3069541 | Поршень серво | 2 |
| 43 | 4338053 | Палец | 2 |
| 44 | 4337812 | Установочный винт | 2 |
| 46 | 4355085 | Уплотнительное кольцо | 2 |
| 47 | 4338060 | Ограничитель | 2 |
| 50 | 4355083 | Уплотнительное кольцо | 2 |
| 51 | 4338061 | Ограничитель | 2 |
| 54 | 4180349 | Уплотнительное кольцо | 20 |
| 55 | M340825 | Болт с внутренним шестигранником | 16 |
| 57 | 3070581 | Кольцо баккуп | 1 |
| 58 | 4099290 | Пружинный штифт | 2 |
| 59 | 4342840 | Уплотнительное кольцо | 1 |
| 60 | M341245 | Болт с внутренним шестигранником | 12 |
| 64 | 4355012 замена: 4436271 | Датчик давления | 2 |
| 64 | 4436271 | Датчик давления | 2 |
| 64A | 4365826 | Уплотнительное кольцо | 1 |
| 67 | 9134110 | Пробка | 2 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 9181608 замена: 9198935 | Регулятор L | 1 |
| 69 | (9198935) | Регулятор L | 1 |
| 70 | 9181609 замена: 9198936 | Регулятор R | 1 |
| 70 | (9198936) | Регулятор R | 1 |
| 72 | 4515041 | Пружинный штифт | 4 |
| 73 | 4343074 | Уплотнительное кольцо | 4 |
| 74 | 4348665 | Уплотнительное кольцо | 2 |
| 80 | 9134111 | Пробка | 2 |
| 80A | 4509180 | Уплотнительное кольцо | 1 |
| 82 | 4252767 | Кронштейн | 1 |
| 83 | M340613 | Болт с внутренним шестигранником | 1 |
| 84 | A590908 | Пружинная шайба | 1 |
| 100 | 4451039 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
