Каталог запчастей HITACHI

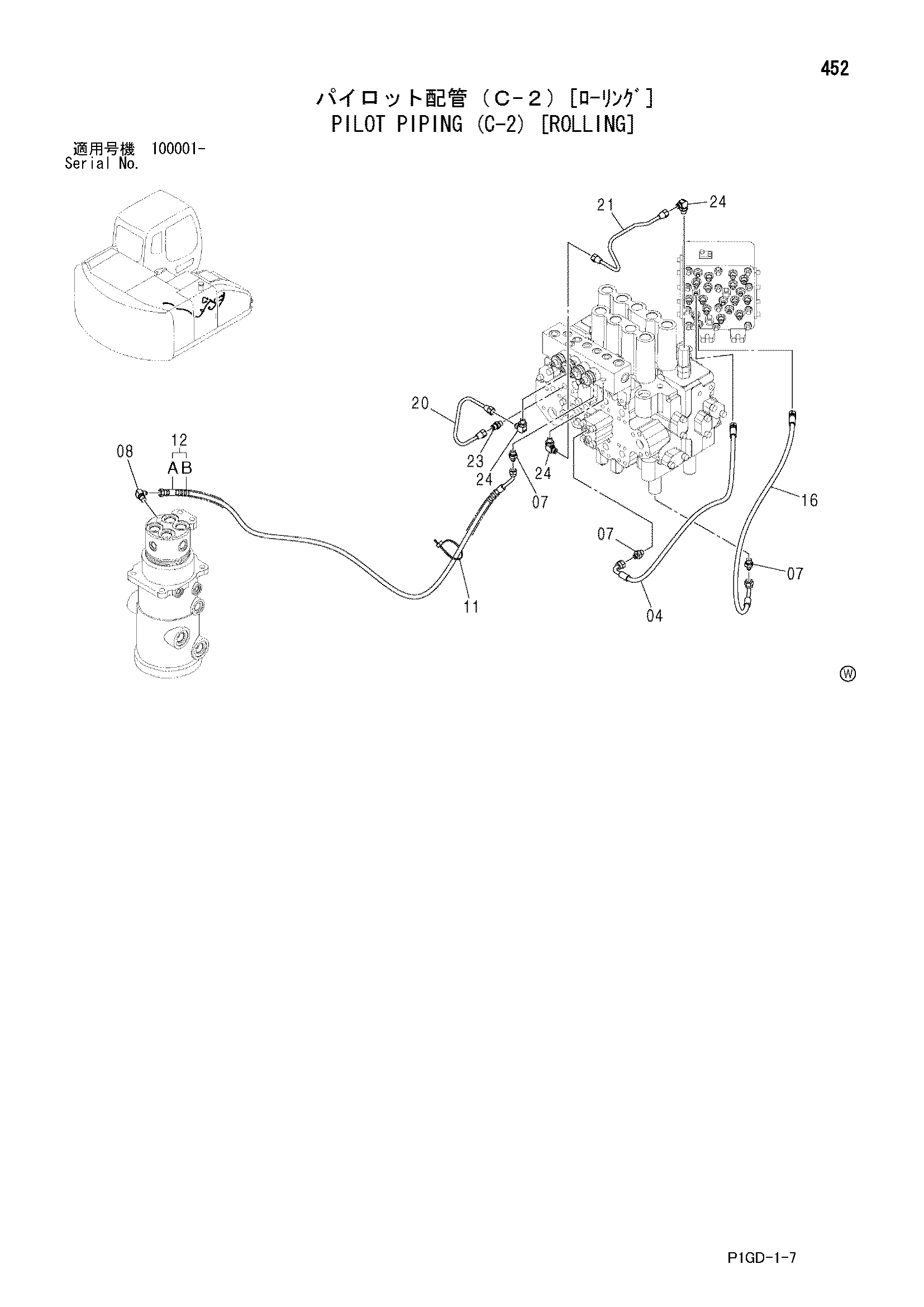

Пилотные гидролинии (C-2) [роликовый] — HITACHI ZX225USR-E
Заводская схема «Пилотные гидролинии (C-2) [роликовый]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (C-2) [роликовый] HITACHI ZX225USR-E](/catalog-drawings/71/716c5624-f5ab-47ea-8d17-50ed2da6b44d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4427111 | Пластиковый шланг (SK) | 1 |
| 07 | A852122 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 12 | 9206004 | Шланг в сборе | 1 |
| 12A | 4460076 | Шланг (SI) | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 16 | 4447456 | Пластиковый шланг | 1 |
| 20 | 4452044 | Трубка | 1 |
| 21 | 4452045 | Трубка | 1 |
| 23 | 4255304 | Штуцер трубки | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4293950 | Угловой штуцер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
