Основные гидролинии (4) — HITACHI ZX225USR-E

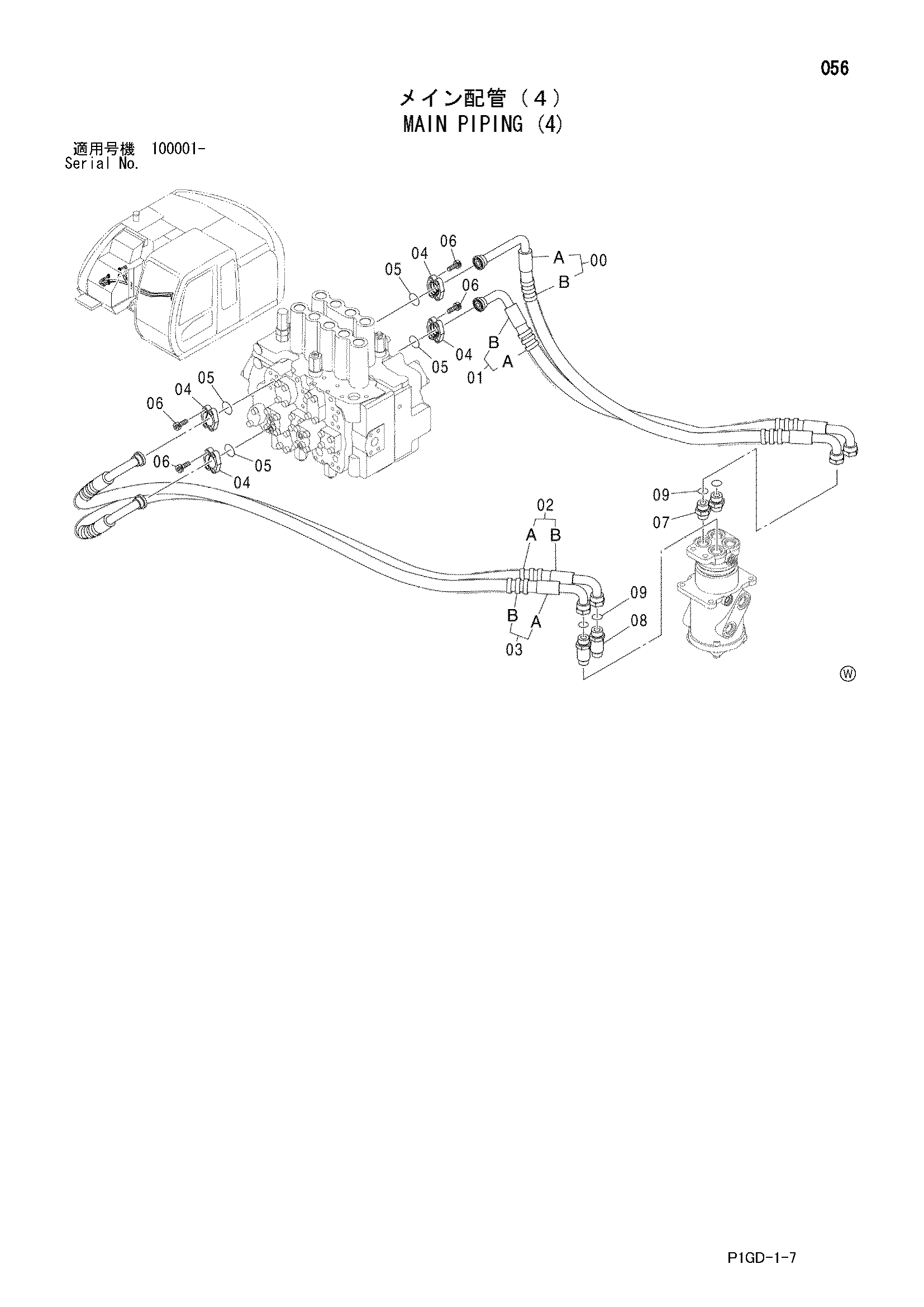

Заводская схема «Основные гидролинии (4)» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9196336 | Шланг в сборе | 1 |
| 00A | 4447360 | Шланг (1) | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 9196337 | Шланг в сборе | 1 |
| 01A | 4447361 | Шланг (2) | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 9196338 | Шланг в сборе | 1 |
| 02A | 4447365 | Шланг (3) | 1 |
| 02B | 4327294 | Защитный кожух | 5 |
| 03 | 9196340 | Шланг в сборе | 1 |
| 03A | 4447367 | Шланг (4) | 1 |
| 03B | 4327294 | Защитный кожух | 5 |
| 04 | 986910 | Разъёмный фланец | 8 |
| 05 | 971489 | Уплотнительное кольцо | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 16 |
| 07 | 4189619 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4189539 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
