Каталог запчастей HITACHI
NPK гидромолот трубопроводы [STD] — HITACHI ZX225USR-E
Заводская схема «NPK гидромолот трубопроводы [STD]» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

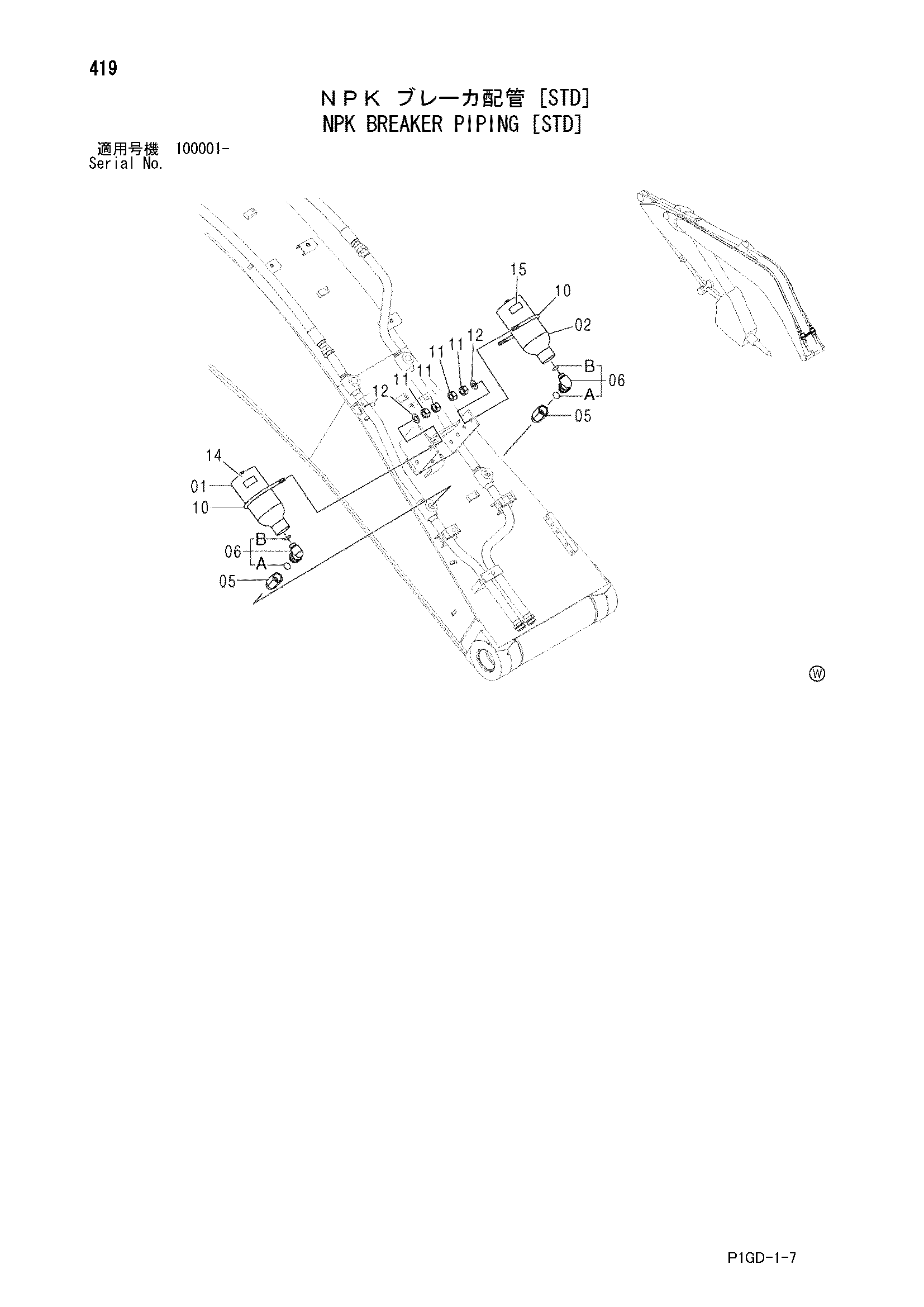

![Схема NPK гидромолот трубопроводы [STD] HITACHI ZX225USR-E](/catalog-drawings/f9/f92f9618-8d4d-48f9-92ca-2b65c783c998.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4377378 | Гидроаккумулятор | 1 |
| 02 | 4379727 | Гидроаккумулятор | 1 |
| 05 | 4436651 | Адаптер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4436640 | Угловой штуцер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 06B | 4509181 | Уплотнительное кольцо | 1 |
| 10 | 4208961 | U-образный болт | 2 |
| 11 | J950012 | Гайка | 8 |
| 12 | A590112 | Плоская шайба | 4 |
| 14 | 4452841 | Информационная табличка | 1 |
| 15 | 4452850 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
