Крышка двигателя — HITACHI ZX225USR-E

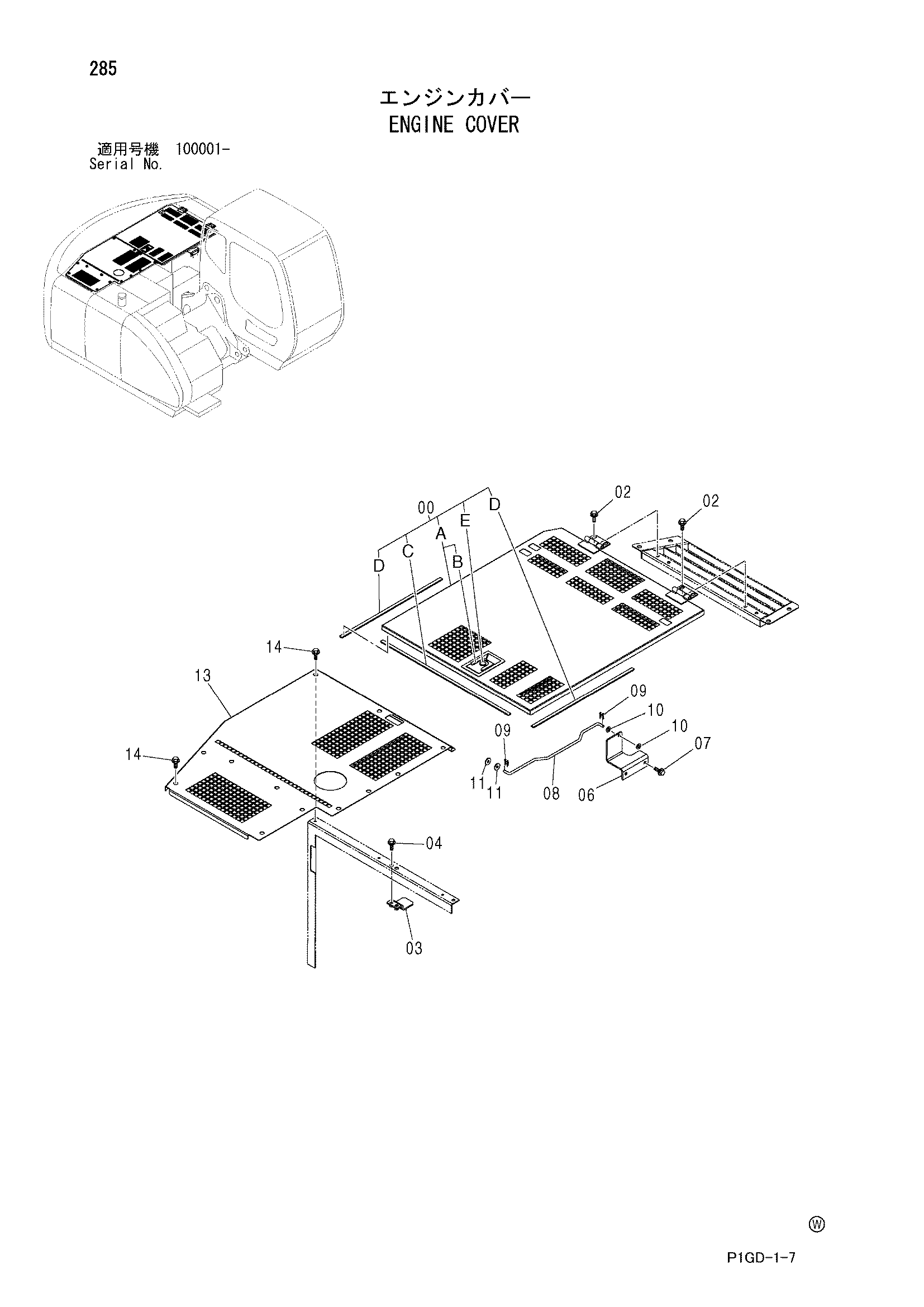

Заводская схема «Крышка двигателя» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039603 | ENG. крышка в сборе | 1 |
| 00A | 6019705 | Крышка двигатель | 1 |
| 01B | 4409447 | Замок | 1 |
| 01B | 4409446 | Дверь блокировка (1) | 1 |
| 00C | 4439030 | Резиновая прокладка | 1 |
| 00D | 4445274 | Резиновая прокладка | 2 |
| 01E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01E | 4409446 | Дверь блокировка (1) | 1 |
| 02 | J031030 | Болт с шайбой | 4 |
| 02 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 03 | 9754899 | Ограничитель | 1 |
| 04 | J031035 | Болт с шайбой | 2 |
| 04 | J281035 замена: J901035 | Болт с шайбой | 2 |
| 06 | 8082413 | Кронштейн | 1 |
| 07 | J021030 | Болт с шайбой | 2 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 08 | 3091066 | Стойка | 1 |
| 09 | 4022698 | Стопорный палец | 4 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | J217083 | Шайба | 2 |
| 13 | 6019683 | Крышка | 1 |
| 14 | J031030 | Болт с шайбой | 12 |
| 14 | J281030 замена: J901030 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
