052: Масляные и вакуумные трубопроводы двигателя — HITACHI ZX225USR-E

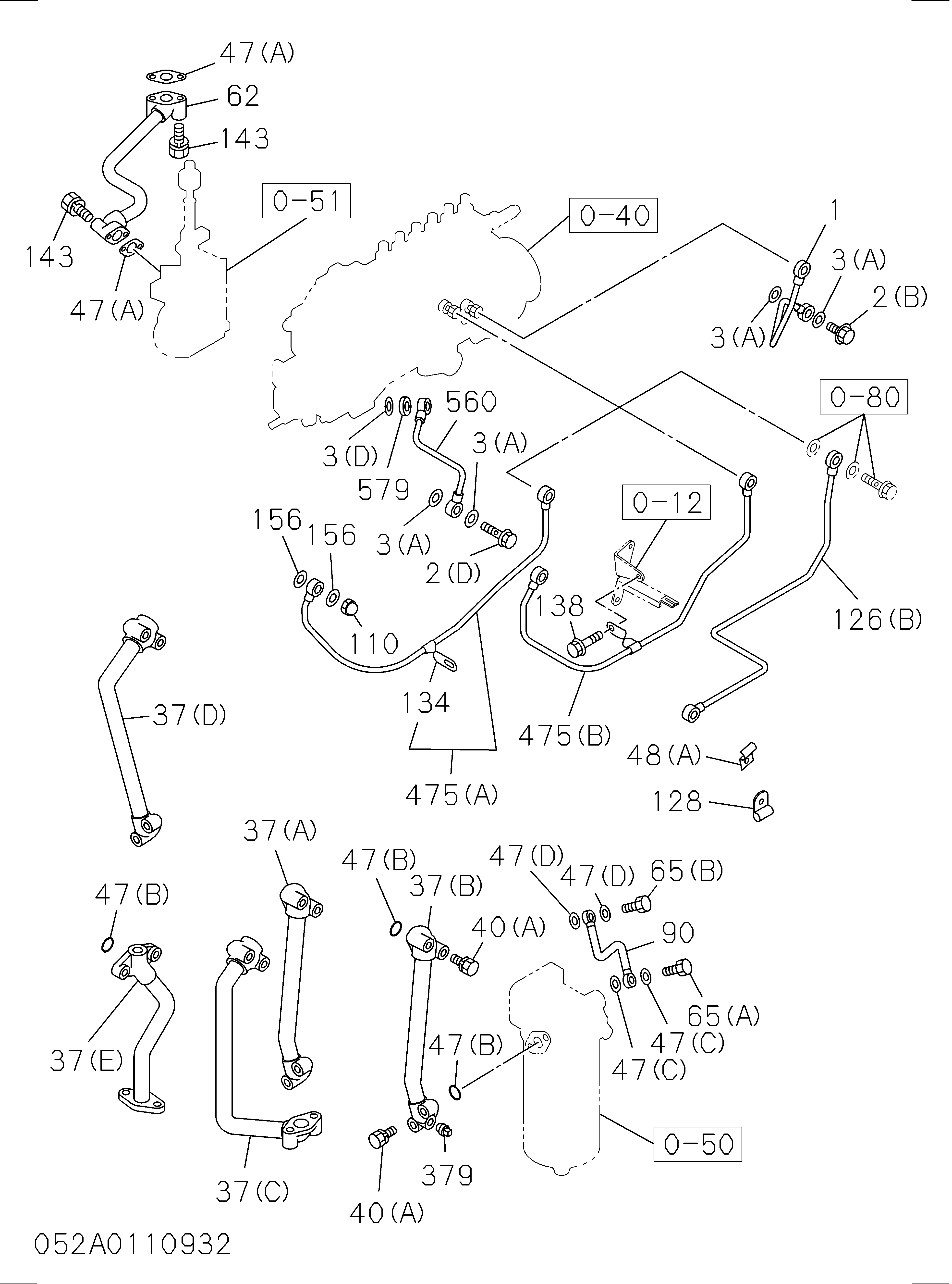

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002(A) | 8972225710 | Болт проушина, масляный трубка | 1 |
| 002(B) | 1096750810 | Болт проушина, масляный трубка | 1 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(C) | 9095714120 | Прокладка проушина болт, масляный трубка | 2 |
| 037(E) | 1133138730 | Трубка масляный, фильтр TO радиатор | 1 |
| 040(A) | 0286808200 | Болт масляный трубка | 3 |
| 040(A) | 0286808400 | Болт масляный трубка | 1 |
| 040(A) | 0286808200 | Болт масляный трубка | 3 |
| 040(A) | 0286808400 | Болт масляный трубка | 1 |
| 040(A) | 0286508200 | Болт масляный трубка | 3 |
| 040(A) | 0286508400 | Болт масляный трубка | 1 |
| 040(B) | 0280808500 | Болт масляный трубка | 2 |
| 040(B) | 0280508500 | Болт масляный трубка | 2 |
| 040(D) | 0280808220 | Болт масляный трубка | 2 |
| 044 | 0280808120 | Болт зажим, масляный трубка | 1 |
| 044 | 0280508120 | Болт зажим, масляный трубка | 1 |
| 047(A) | 9099211880 | Прокладка масляный трубка | 2 |
| 047(B) | 1096234620 | Прокладка масляный трубка | 1 |
| 047(B) | 8970265900 | Прокладка масляный трубка | 1 |
| 047(B) | 8970265900 | Прокладка масляный трубка | 1 |
| 047(C) | 1096300850 | Прокладка масляный трубка | 2 |
| 047(C) | 1096300850 | Прокладка масляный трубка | 2 |
| 047(D) | 1096300840 | Прокладка масляный трубка | 2 |
| 047(D) | 1096300840 | Прокладка масляный трубка | 2 |
| 048(C) | 1097006952 | Зажим масляный трубка | 1 |
| 048(C) | 1097006952 | Зажим масляный трубка | 4 |
| 048(C) | 1097006952 | Зажим масляный трубка | 1 |
| 048(D) | 5097040541 | Зажим масляный трубка | 1 |
| 048(I) | 9095250650 | Зажим масляный трубка | 1 |
| 048(I) | 9095250650 | Зажим масляный трубка | 1 |
| 048(I) | 0952350650 | Зажим масляный трубка | 1 |
| 062 | 1133115322 | Трубка масляный, насос TO C/BL | 1 |
| 063(C) | 1133138720 | Трубка масляный, турбокомпрессор подающий | 1 |
| 065(A) | 1096750860 | Болт соединение, масляный трубка | 1 |
| 065(A) | 1096750860 | Болт соединение, масляный трубка | 1 |
| 065(B) | 1096750810 | Болт соединение, масляный трубка | 1 |
| 065(B) | 1096750810 | Болт соединение, масляный трубка | 1 |
| 110 | 9098440220 | Гайка колпачок масляный трубка | 1 |
| 110 | 9098440220 | Гайка колпачок масляный трубка | 1 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 2 |
| 128 | 9099175111 | Зажим масляный трубка, фильтр TO насос | 1 |
| 128 | 9099175111 | Зажим масляный трубка, фильтр TO насос | 1 |
| 138 | 0286810200 | Болт зажим крепление | 1 |
| 138 | 0280808160 | Болт зажим крепление | 1 |
| 138 | 0280508160 | Болт зажим крепление | 1 |
| 143 | 0280808400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 143 | 0500408400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 143 | 0505408400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 147 | 1096370582 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 147 | 8943906411 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149(D) | 1133138742 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096370601 | Прокладка масляный трубка TO C/BL | 1 |
| 150 | 1096370601 | Прокладка масляный трубка TO C/BL | 1 |
| 221 | 9091646080 | Шайба PL, зажим крепление, масляный трубка | 1 |
| 221 | 9091646080 | Шайба PL, зажим крепление, масляный трубка | 1 |
| 221 | 0916146080 | Шайба PL, зажим крепление, масляный трубка | 1 |
| 223 | 5123790010 | Трубка дист, масляный трубка зажим | 1 |
| 262 | 0911502080 | Гайка зажим, масляный трубка | 1 |
| 262 | 0911502080 | Гайка зажим, масляный трубка | 1 |
| 262 | 0911802080 | Гайка зажим, масляный трубка | 1 |
| 319 | 0280810300 | Болт масляный трубка, турбокомпрессор | 1 |
| 319 | 0280510300 | Болт масляный трубка, турбокомпрессор | 1 |
| 475(B) | 1133136030 | Трубка масляный, масляный фильтр TO впрыск насос | 1 |
| 475(B) | 1133136030 | Трубка масляный, масляный фильтр TO впрыск насос | 1 |
| 475(B) | 1133136030 | Трубка масляный, масляный фильтр TO впрыск насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
