Гидрораспределитель (1/5) — HITACHI ZX225USR-E

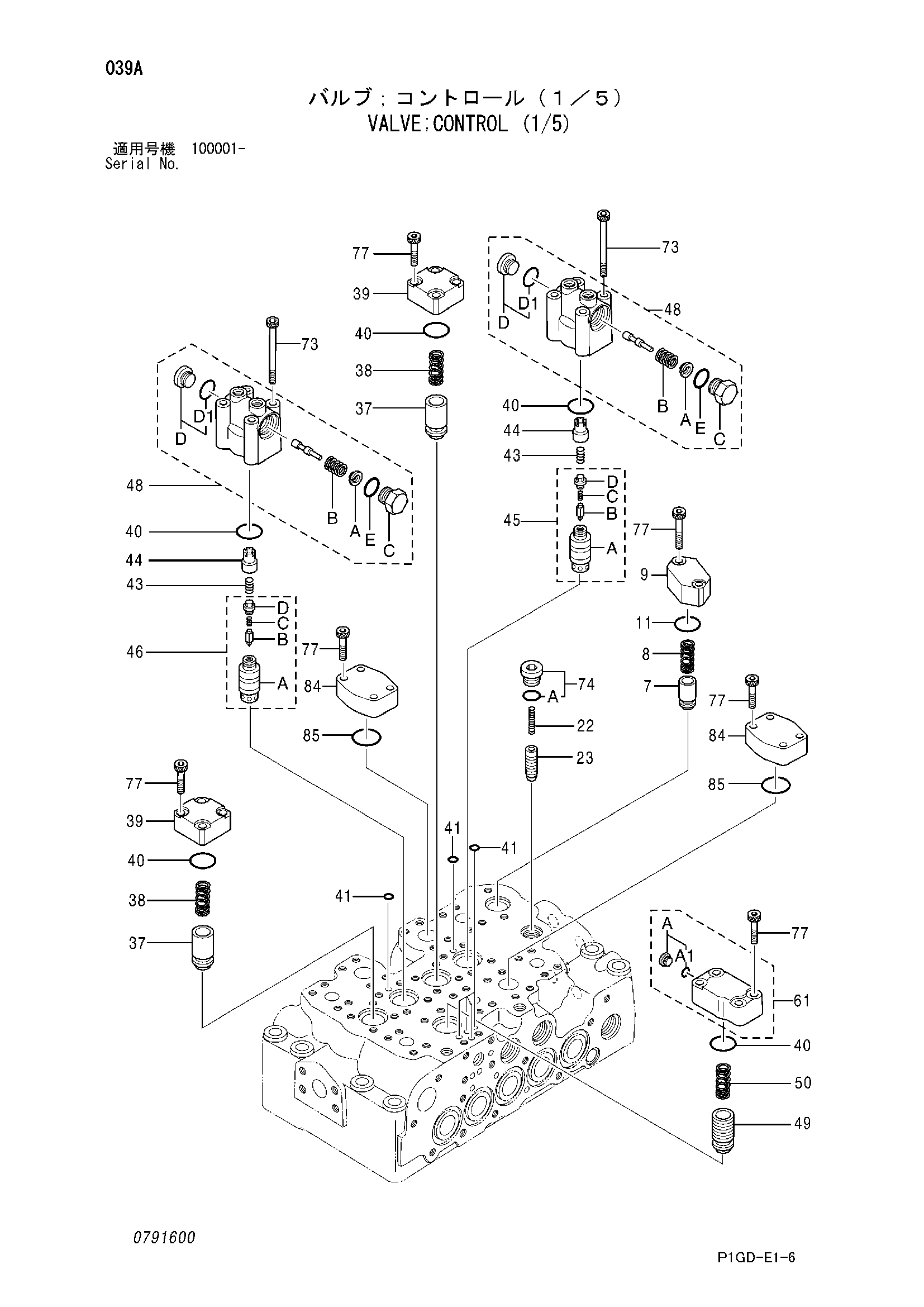

Заводская схема «Гидрораспределитель (1/5)» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4398652 | Гидрораспределитель (1/5) | 1 | |
| 7 | 0668111 | Тарельчатый клапан | 1 |
| 8 | 0668112 | Пружина | 1 |
| 9 | 0791601 | Фланец | 1 |
| 11 | 4226446 | Уплотнительное кольцо | 1 |
| 22 | 0668007 | Пружина | 1 |
| 23 | 0791602 | Тарельчатый клапан | 1 |
| 37 | 0791603 | Тарельчатый клапан | 2 |
| 38 | 0791604 | Пружина | 2 |
| 39 | 0791605 | Фланец | 2 |
| 40 | 985098 | Уплотнительное кольцо | 5 |
| 41 | 4506406 | Уплотнительное кольцо | 6 |
| 43 | 0791606 | Пружина | 2 |
| 44 | 0791607 | Проставка | 2 |
| 45 | 4454194 | Поппет в сборе | 1 |
| 45A | 0791609 | Тарельчатый клапан | 1 |
| 45B | 0791610 | Тарельчатый клапан | 1 |
| 45C | 0791611 | Пружина | 1 |
| 45D | 0791612 | Пробка | 1 |
| 46 | 4454195 | Поппет в сборе | 1 |
| 46A | 0791614 | Тарельчатый клапан | 1 |
| 46B | 0791610 | Тарельчатый клапан | 1 |
| 46C | 0791611 | Пружина | 1 |
| 46D | 0791612 | Пробка | 1 |
| 48 | 4454197 | Корпус в сборе | 2 |
| 48A | 0791616 | Седло пружины | 1 |
| 48B | 0791617 | Пружина | 1 |
| 48C | 0791618 | Пробка | 1 |
| 48D | 0667817 | Пробка в сборе | 1 |
| 48D1 | 957366 | Уплотнительное кольцо | 1 |
| 48E | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 0791619 | Тарельчатый клапан | 1 |
| 50 | 0791620 | Пружина | 1 |
| 61 | 4454199 | Корпус в сборе | 1 |
| 61A | 0667713 | Пробка в сборе | 1 |
| 61A1 | 4506408 | Уплотнительное кольцо | 1 |
| 73 | 0791622 | Болт с внутренним шестигранником | 8 |
| 74 | 0695007 | Пробка в сборе | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 77 | 0791623 | Болт с внутренним шестигранником | 22 |
| 84 | 0667726 | Колпачок | 2 |
| 85 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
