Пилотные гидролинии (A) <E> — HITACHI ZX225USR-E

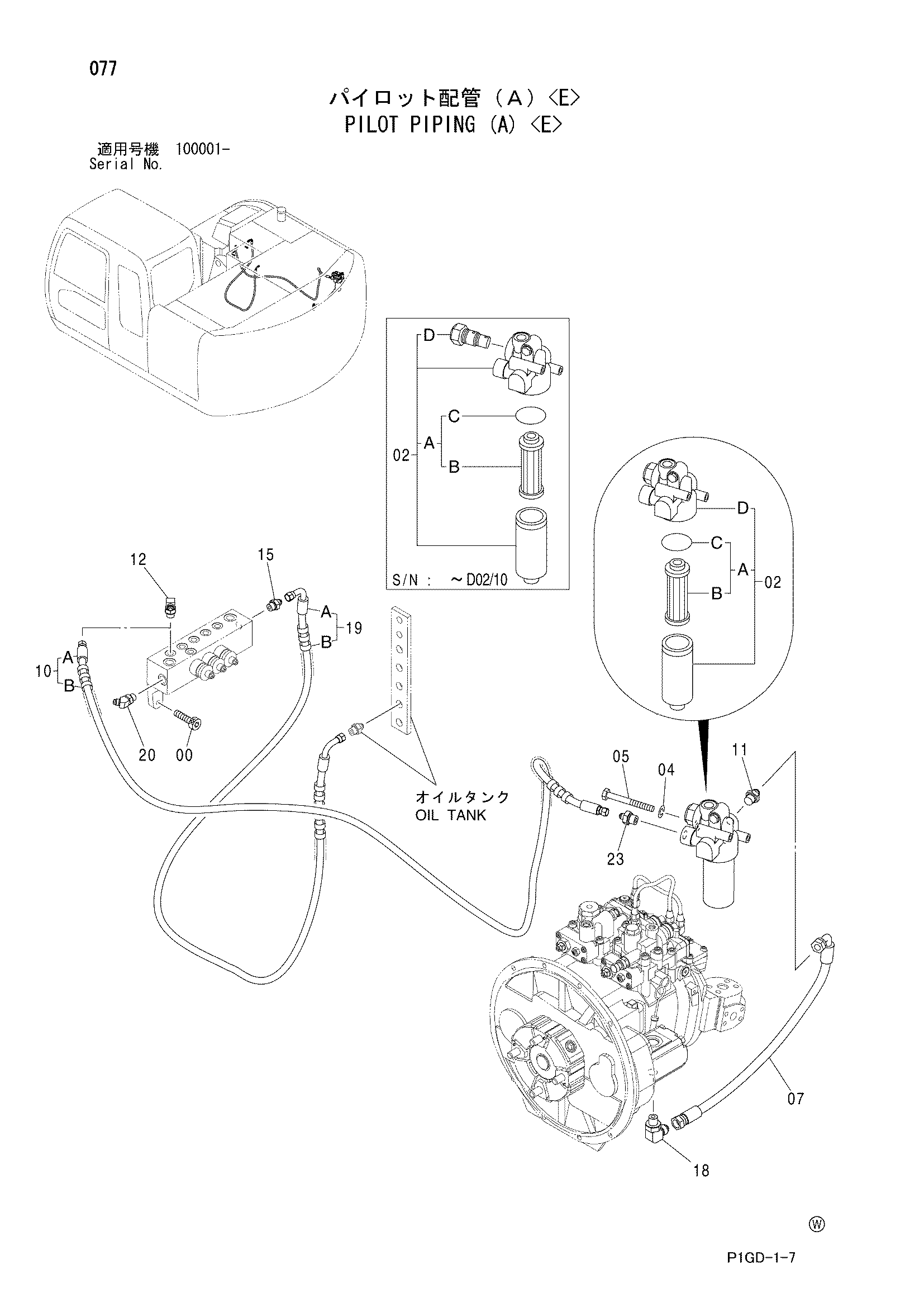

Заводская схема «Пилотные гидролинии (A) <E>» для HITACHI ZX225USR-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | 4408959 замена: 4611025 | Масляный фильтр | 1 |
| 02 | 4611025 | Масляный фильтр | 1 |
| 02A | 4370435 | Фильтрующий элемент | 1 |
| 02B | 4191301 | Фильтрующий элемент | 1 |
| 02C | A811060 | Уплотнительное кольцо | 1 |
| 02D | 4472430 | Предохранительный клапан | 1 |
| 02D | 4623245 | Головка | 1 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J901002 | Болт | 2 |
| 07 | 4451752 | Шланг (PA) | 1 |
| 10 | 9196431 | Шланг в сборе | 1 |
| 10A | 4447441 | Шланг (PD) | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
| 11 | A852144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852344 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 9196430 | Шланг в сборе | 1 |
| 19A | 4447437 | Пластиковый шланг (DS) | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 20 | A852233 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852143 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
